      产品选型

      D

      L

      图片仅供参考，请以已选的规格为准

        RoHS认证

        医疗拉伸弹簧 超轻载型 半圆形单挂钩 标准型 SUS304-WPB材质 长度固定型

        条件筛选：

        性价比 标准型
        类型 长度固定型
        材质 SUS304-WPB
        表面处理 无
        负载 超轻载荷
        挂钩相对角度 180度
        端部挂钩样式 半圆形单挂钩
        种类筛选 拉伸弹簧

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码 类型 材质 挂钩相对
          角度
          国标 相当
          Y-YAUA 超轻载型 半圆形单挂钩 标准型 0Cr18Ni9 SUS304-WPB 180°



          弹簧两端挂钩保持水平或者垂直状态，无法保证挂钩开口方向每批次都一致，不影响使用。

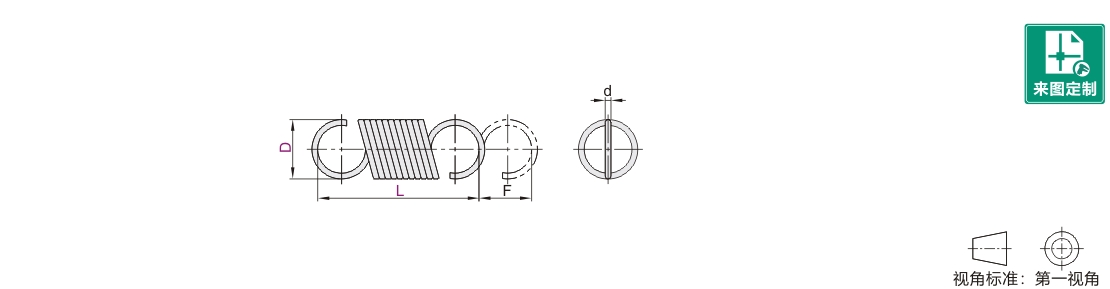

          参数图



          选型表

          型号 线径
          d          		 动态负载时 初始
          张力
          (N)          		 弹簧
          常数
          N/mm
          代码 D L 最大
          位移量
          Fmax          		 最大
          载荷
          N
          Y-YAUA 2 10 0.2 6.7 0.69 0.13 0.083
          15 11.8 0.047
          20 17.2 0.032
          25 22.8 0.025
          30 28.5 0.02
          3 10 0.25 10.4 1.27 0.15 0.11
          15 23 0.049
          20 35.9 0.031
          25 47.9 0.024
          30 57.5 0.02
          4 15 0.35 14.6 2.26 0.25 0.14
          20 24.1 0.083
          25 32.5 0.062
          30 42.7 0.047
          35 51.2 0.039
          40 60.3 0.033
          5 15 0.45 8.2 3.24 0.49 0.33
          20 15.5 0.18
          25 21.5 0.13
          30 29.4 0.093
          35 35 0.078
          40 43 0.064
          45 50.9 0.054
          50 56 0.049
          6 20 0.55 16.2 6.08 0.64 0.34
          25 25.2 0.22
          30 34.7 0.16
          35 42.7 0.13
          40 50.4 0.11
          45 61.6 0.088
          50 69.3 0.079
          55 79.3 0.069
          60 85.3 0.064
          8 25 0.7 18.1 8.53 1.08 0.41
          30 27.1 0.28
          35 36.2 0.21
          40 44.7 0.17
          45 54.2 0.14
          50 63.3 0.12
          55 69 0.11
          60 80 0.093
          65 89.4 0.083
          70 95 0.078
          10 30 0.9 13.4 10.8 2.06 0.65
          35 18.5 0.47
          40 24 0.36
          45 29.6 0.29
          50 35.6 0.25
          55 42.3 0.21
          60 46.8 0.19
          70 59.3 0.15
          80 68.4 0.13
          90 80.9 0.11
          100 93.6 0.093
          12 35 1.1 17.8 19.6 2.94 0.94
          40 25 0.67
          45 31 0.54
          50 37.7 0.44
          55 44.7 0.37
          60 51.5 0.32
          70 65.3 0.26
          80 77.2 0.22
          90 94.4 0.18
          100 106.2 0.16



          初始张力·弹簧常数为参考值。负载{kgf}=负载Nx0.101972
