        压缩弹簧 滚珠滑套用 标准型 长度固定型 SWP-B材质 长度固定型

        条件筛选：

        性价比 标准型
        类型 长度固定型
        材质 SWP-B
        表面处理 发黑
        基准孔 钢球衬套用
        形状筛选 压缩弹簧
        种类筛选 压缩弹簧

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码 类型 材质 表面处理 弹簧常数公差
          国标 相当
          YBSWP 滚珠滑套用 琴钢丝 SWP-B 发黑 ±10%



          D1尺寸公差

          D1 公差
          10.5以下 +0.5
          0
          13.5以上 +0.8
          0



          L尺寸公差

          L 公差
          50以下 ±1.5
          55以上 ±2.5



          特点：配套滚珠滑套使用，应用于模具、自动化线及有缓冲回弹需求的产品。两端均未进行磨削加工。

          使用次数：100万次（非保证值，产品设计优先保证压缩量与弹簧系数，部分型号寿命理论值达不到百万次，对寿命有强制要求的请联系工程评估）。

          此系列为内径基准型弹簧，以保证内径公差进行生产，内径为正公差，适合配轴使用，外径仅做参考(按正公差)，选型时请注意。

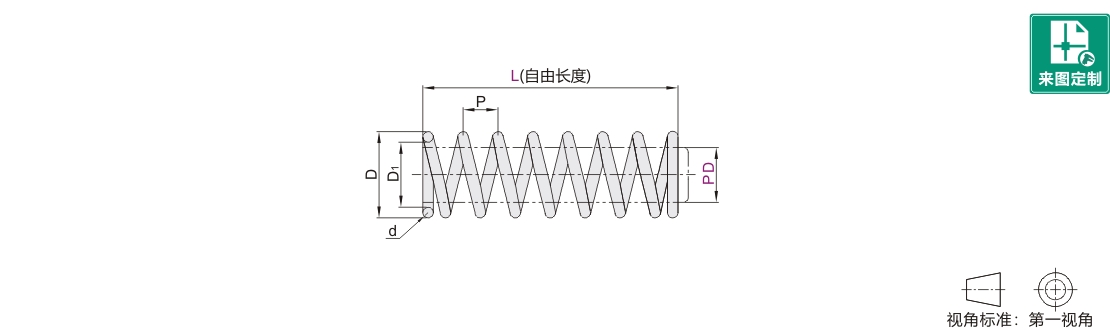

          参数图



          选型表

          型号 D D1 d P 压紧
          长度          		 弹簧常数
          g/mm
          代码 PD L
          YBSWP 10 30 11.7 10.5 0.6 5 4.8 16
          35 5.4 14
          40 6.0 12
          45 6.6 11
          50 7.2 9
          55 7.8
          60 8.4 8
          65 9.0 7
          70 9.6
          75 10.2 6
          80 10.8
          13 30 14.9 13.5 0.7 6 4.9 17
          35 5.4 15
          40 6.1 13
          45 6.6 11
          50 7.2 10
          55 7.8 9
          60 8.4 8
          65 8.9 8
          70 9.6 7
          75 10.1 7
          80 10.7 6
          16 30 18.3 16.7 0.8 12 3.2 32
          35 3.4 26
          40 3.7 23
          45 4.0 22
          50 4.2 20
          55 4.5 19
          60 4.8 16
          65 5.0 15
          70 5.3 14
          75 5.6 13
          80 5.8 12
          85 6.1 12
          90 6.4 11
          20 35 22.5 20.5 1 14 4.7 40
          40 5.0 35
          45 5.3 31
          50 5.6 28
          55 5.8 26
          60 6.0 23
          65 6.5 22
          70 7.0 20
          75 7.4 19
          80 7.7 18
          85 8.1 16
          90 8.5 15
          25 40 27.9 25.5 1.2 14 6.0 38
          45 6.3 34
          50 6.6 30
          55 7.0 28
          60 7.4 25
          65 7.9 24
          70 8.4 22
          75 8.7 20
          80 9.0 19
          85 9.3 18
          90 9.6 17
