        压缩弹簧 内径基准不锈钢型 标准型 经济型 进口型 允许位移量L×45%/L×60% SUS304-WPB材质 长度固定型

        条件筛选：

        类型 长度固定型
        材质 SUS304-WPB
        表面处理 无
        产地 日本
        基准孔 内径基准型
        形状筛选 压缩弹簧
        种类筛选 压缩弹簧

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码
          		 类型
          		 材质
          		 允许
          位移量
          		 弹簧常数
          公差
          国标 相当
          YVUF 内径基准
          不锈钢型          		 标准型 0Cr18Ni9 SUS304-WPB L×45% ±10%
          YVUR L×60%
          E-YVUF 经济型 L×45%
          E-YVUR L×60%
          J-YVUF 进口型 L×45%
          J-YVUR L×60%


          特点：以内径为基准的圆线螺旋弹簧，内径相同时，负载为一定值。
          压紧长度为参考值，因批量不同会有偏差。
          使用次数：100万次（非保证值，产品设计优先保证压缩量与弹簧系数，部分型号寿命理论值达不到百万次，对寿命有强制要求的请联系工程评估）。
          YVUF/E-YVUF/J-YVUF带（ ）的L规格两端均未进行磨削加工。
          YVUR/E-YVUR/J-YVUR带（ ）的L规格进行磨削加工。
          此系列产品因结构升级改进，产品尺寸略有变动，新旧款交替期间，出货时可能有不同款产品，均不影响使用。
          此系列为内径基准型弹簧，以保证内径公差进行生产，内径为正公差，适合配轴使用，外径仅做参考（按正公差），选型时请注意。

          D尺寸公差

          D
          8以下 +0.6
          +0.1
          10以上 +0.8
          +0.1


          L尺寸公差

          L
          50以下 ±1
          55以上 ±2






          参数图

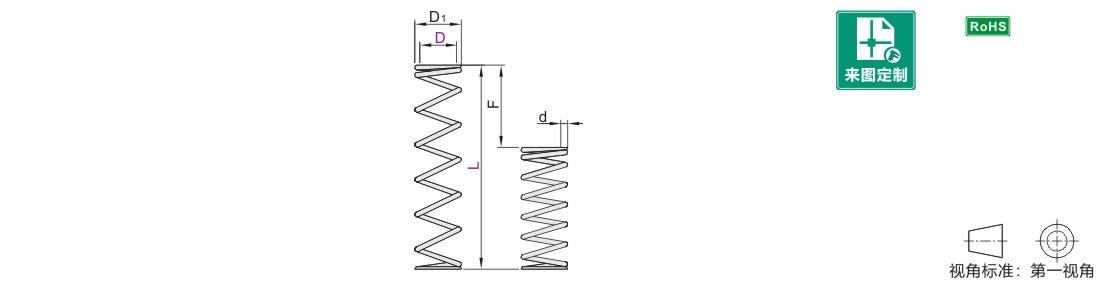

          YVUF/E-YVUF/J-YVUF 允许位移量FmaX=L×45%                                                                                                                                  YVUR/E-YVUR/J-YVUR 允许位移量FmaX=L×60%

          型号 D1 d 压紧
          长度          		 Fmax 允许负载
          Nmax          		 弹簧常数
          N/mm          		   型号 D1 d 压紧
          长度          		 Fmax 允许负载
          Nmax          		 弹簧常数
          N/mm
          代码 D L 代码 D L
          YVUF
          E-YVUF
          J-YVUF          		 5 (15)* 6.0 0.50 4.3 6.8 3.33 0.49 YVUR
          E-YVUR
          J-YVUR          		 5 15* 5.9 0.45 5.0 9 2.65 0.29
          (20)* 9.0 4.41 20* 12 3.53
          25* 6.2 0.60 8.4 11.3 5.49 25* 6.0 0.50 7.5 15 4.41
          30 13.5 6.57 (30)* 6.1 0.55 7.43 18 5.29
          35 15.8 7.64 0.48 35 9.6 21 6.17
          40 6.4 0.70 16.1 18.0 8.82 0.49 40 6.2 0.60 13.21 24 7.06
          45 20.3 9.90 45 13.8 27 7.94
          50 22.5 10.98 50 6.3 0.65 18.55 30 8.82
          6 15* 7.2 0.60 6.0 6.8 3.33 6 15* 7.0 0.50 5.0 9 2.65
          20* 9.0 4.41 20* 7.1 0.55 6.6 12 3.53
          25* 11.3 5.49 25* 15 4.41
          30* 13.5 6.57 30* 18 5.29
          35 7.4 0.70 10.5 15.8 7.64 0.48 35* 7.2 0.60 9.0 21 6.17
          40 18.0 8.82 0.49 40* 24 7.06
          45 20.3 9.90 45 7.3 0.65 13.3 27 7.94
          50 7.6 0.80 18.4 22.5 10.98 50 7.4 0.70 16.92 30 8.82
          55 24.8 12.05 55 18.2 33 9.70
          60 27.0 13.23 60 7.5 0.75 21.99 36 10.59
          8 20* 9.4 0.70 6.0 9.0 4.41 8 20* 9.3 0.65 6.8 12 3.53
          25* 11.3 5.49 25* 15 4.41
          30* 13.5 6.57 30* 9.4 0.70 9.1 18 5.29
          35 9.6 0.80 10.0 15.8 7.64 0.48 35* 21 6.17
          40 18.0 8.82 0.49 40* 24 7.06
          45 20.3 9.90 45 9.6 0.80 16.8 27 7.94
          50 22.5 10.98 50 30 8.82
          55 10.0 1.00 24.0 24.8 12.05 55 33 9.70
          60 27.0 13.23 60 36 10.58
          65 29.3 14.31 65 9.8 0.90 28.8 39 11.47
          70 31.5 15.39 70 42 12.36
          80 36.0 17.64 80 48 14.12
          10 20* 11.6 0.80 6.4 9.0 4.41 10 20* 11.4 0.70 5.6 12 3.53
          25 11.3 5.49 25* 11.5 0.75 7.5 15 4.41
          30* 13.5 6.57 30* 11.6 0.80 10.4 18 5.29
          35 11.8 0.90 9.9 15.8 7.64 0.48 35* 21 6.17
          40* 18.0 8.82 0.49 40* 24 7.06
          45 20.3 9.90 45 11.8 0.90 16.2 27 7.94
          50 22.5 10.98 50 30 8.82
          55 12.2 1.10 21.5 24.8 12.05 55 33 9.70
          60 27.0 13.23 60 36 10.58
          65 29.3 14.31 65 39 11.47
          70 31.5 15.39 70 12.0 1.00 26.0 42 12.60 0.30
          80 36.0 17.64 80 48 14.12 0.29
          12 25 14.0 1.00 10.0 11.3 5.49 12 25* 13.6 0.80 7.2 15 4.41
          30 13.5 6.57 30 18 5.29
          35 15.8 7.64 0.48 35* 13.8 0.90 11.3 21 6.17
          40 18.0 8.82 0.49 40 24 7.06
          45 20.3 9.90 45 27 7.94
          50 14.2 1.10 14.9 22.5 10.98 50 14.0 1.00 17.0 30 8.82
          55 24.8 12.05 55 33 9.70
          60 27.0 13.23 60 36 10.58
          65 29.3 14.31 65 39 11.47
          70 14.4 1.20 21.6 31.5 15.39 70 14.2 1.10 25.3 42 12.35
          80 36.0 17.64 80 48 14.11
          90 40.5 19.80 90 54 15.88
          16 35 18.4 1.20 11.4 15.8 7.64 0.48 16 35* 18.0 1.00 9.5 21 6.17
          40 18.0 8.82 0.49 40* 24 7.06
          45 20.3 9.90 45 18.2 1.10 13.2 27 7.94
          50 22.5 10.98 50 30 8.82
          55 18.6 1.30 16.3 24.8 12.05 55 33 9.70
          60 27.0 13.23 60 36 10.58
          65 29.3 14.31 65 18.4 1.20 18.0 39 11.47
          70 18.8 1.40 21.0 31.5 15.39 70 42 12.35
          80 36.0 17.64 80 48 14.11
          90 40.5 19.80 90 54 15.88
          100 45.0 22.05 100 60 17.64



          经济型仅适用带*号规格。
          允许位移量Fmax：表示弹簧允许压缩的最大长度，超出此压缩量使用弹簧会缩短。
           允许负载Nmax：表示压缩Fmax的负载，单位N。
          弹簧常数N/mm=(Nmax)/(Fmax)。
