压缩弹簧外径基准型标准型进口型允许位移量L×45% SWP材质长度固定型

条件筛选：

类型长度固定型

材质 SWP

产地日本

基准孔外径基准型

最大压缩量 L*45%

形状筛选压缩弹簧

种类筛选压缩弹簧

产品型号：

请先点击左侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

计算选型

SKU信息

3D模型

PDF下载

3D图库

技术图档

全部型号

3D预览

产品简介

产品问答

材质图

参数图

材质图

代码	类型		材质		表面处理	允许位移量	弹簧常数公差
			国标	相当
YWF	外径基准型	标准型	琴钢丝	SWP	发黑	L×45%	±10%
J-YWF		进口型			—

此系列为外径基准型弹簧，以保证外径公差进行生产，外径为负公差，适合配孔使用，内径仅做参考（按负公差），选型时请注意。
压紧长度为参考值，制作时会有少许差异。
使用次数：100万次（非保证值，产品设计优先保证压缩量与弹簧系数，部分型号寿命理论值达不到百万次，对寿命有强制要求的请联系工程评估）。
带（）的L规格两端均未进行磨削加工。

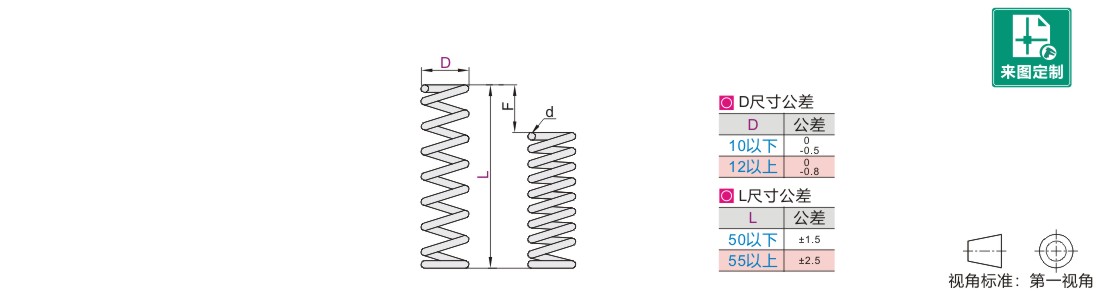

参数图

选型表

型号			d	压紧长度	F max	允许负载 Nmax	弹簧常数 N/mm	型号			d	压紧长度	F max	允许负载 Nmax	弹簧常数 N/mm	型号			d	压紧长度	F max	允许负载 Nmax	弹簧常数 N/mm
代码	D	L	d	压紧长度	F max	允许负载 Nmax	弹簧常数 N/mm	代码	D	L	d	压紧长度	F max	允许负载 Nmax	弹簧常数 N/mm	代码	D	L	d	压紧长度	F max	允许负载 Nmax	弹簧常数 N/mm
YWF J-YWF	3	(5)	0.26	2	2.25	1.1	0.49	YWF J-YWF	10	10	0.65	5	4.5	2.2	0.49	YWF J-YWF	16	35	1.1	12.8	15.7	7.6	0.48
		(10)	0.32	5	4.5	2.2	0.49			15	0.65	5	6.7	3.2	0.48			40	1.2	18.6	18	8.8	0.49
		(15)	0.32	5	6.7	3.2	0.48			20	0.8	10.4	9	4.4	0.49			45	1.2	18.6	20	9.8	0.49
		(20)	0.35	7	9	4.4	0.49			25	0.8	10.4	11.2	5.5				50	1.2	18.6	22.5	10.8	0.48
		(25)	0.35	7	11.2	5.5				30	0.85	14	13.5	6.6				55	1.2	18.6	24.7	12.1	0.49
		30	0.4	13.2	13.5	6.6				35	0.85	14	15.7	7.6	0.48			60	1.3	26.8	27	12.7	0.47
		35	0.4	13.2	15.7	7.6	0.48			40	0.9	17.5	18	8.8	0.49			65	1.3	26.8	29.2	14.3	0.49
		40	0.4	13.2	18	8.8	0.49			45	0.9	17.5	20	9.8	0.49			70	1.3	26.8	31.5	14.7	0.47
	4	(5)	0.32	2.3	2.25	1.1				50	0.9	17.5	22.5	10.8	0.48			80	1.4	36	36	17.7	0.49
		(10)	0.35	3.1	4.5	2.2				55	0.9	17.5	24.7	12.1	0.49			90	1.4	36.4	40.5	19.9	0.49
		(15)	0.4	5.6	6.7	3.2	0.48			60	1	31	27	12.7	0.47		18	20	1.2	9	9	8.8	0.98
		(20)	0.4	5.6	9	4.4	0.49			65	1	31	29.2	14.3	0.49			25	1.3	12.4	11.2	10.8	0.96
		(25)	0.45	9.9	11.2	5.5				70	1	31	31.5	14.7	0.47			30	1.3	12.4	13.5	12.7	0.94
		(30)	0.45	9.9	13.5	6.6				80	1	31	36	17.7	0.49			35	1.4	16.1	15.7	14.7	0.94
		35	0.5	16.5	15.7	7.6	0.48		12	10	0.7	4.6	4.5	2.3	0.51			40	1.5	21	18	17.7	0.98
		40	0.5	16.5	18	8.8	0.49			15	0.7	4.6	6.7	3.2	0.48			45	1.5	21	20	19.9	1.00
		45	0.5	16.5	20	9.8	0.49			20	0.8	7.2	9	4.4	0.49			50	1.5	21	22.5	22.1	0.98
		50	0.5	16.5	22.5	10.8	0.48			25	0.8	7.2	11.2	5.5				55	1.6	28.8	24.7	24.3
		55	0.5	16.5	24.7	12.1	0.49			30	0.9	11.3	13.5	6.6				60	1.6	28.8	27	26.5
		60	0.5	16.5	27	12.7	0.47			35	0.9	11.3	15.7	7.6	0.48			65	1.6	28.8	29.2	28.7
		(65)	0.55	26.4	29.2	14.3	0.49			40	0.9	11.3	18	8.8	0.49			70	1.7	37.4	31.5	30.9
		(70)	0.55	26.4	31.5	15.4				45	0.9	11.3	20	9.8	0.49			80	1.7	37.4	36	35.3
	5	(5)	0.35	2	2.25	1.1				50	1	18	22.5	10.8	0.48		20	20	1.2	7.2	9	8.8
		(10)	0.38	2.8	4.5	2.2				55	1	18	24.7	12.1	0.49			25	1.3	9.8	11.2	10.8	0.96
		(15)	0.4	3.4	6.7	3.2	0.48			60	1	18	27	12.7	0.47			30	1.4	12.6	13.5	12.7	0.94
		(20)	0.45	5.4	9	4.4	0.49			65	1	18	29.2	14.3	0.49			35	1.4	12.6	15.7	14.7	0.94
		(25)	0.5	8.5	11.2	5.5				70	1.1	28.1	31.5	14.7	0.47			40	1.5	16.5	18	17.7	0.98
		30	0.55	13.2	13.5	6.6				80	1.1	27.5	36	17.7	0.49			45	1.5	16.5	20	19.9	1.00
		35	0.55	13.2	15.7	7.6	0.48		13	10	0.75	4.9	4.5	2.3	0.51			50	1.6	21.6	22.5	22.1	0.98
		40	0.55	20.4	18	8.8	0.49			15	0.8	6	6.7	3.2	0.48			55	1.6	21.6	24.7	24.3
		45	0.6	20.4	20	9.8	0.49			20	0.8	6	9	4.4	0.49			60	1.6	21.6	27	26.5
		50	0.6	20.4	22.5	10.8	0.48			25	0.85	7.2	11.2	5.5	0.49			65	1.7	28.1	29.2	28.7
		55	0.6	20.4	24.7	12.1	0.49			30	1	15	13.5	6.6	0.49			70	1.7	28.1	31.5	30.9
		60	0.6	20.4	27	12.7	0.47			35	1	15	15.7	7.6	0.48			80	1.7	28.1	36	35.3
		65	0.65	34.55	29.2	14.3	0.49			40	1	15	18	8.8	0.49		22	20	1.3	7.8	9	8.8
		70	0.6	20.4	31.5	15.4				45	1	15	20	9.8	0.49			25	1.4	10.5	11.2	11.0
	6	(5)	0.4	2.3	2.25	1.1				50	1	15	22.5	10.8	0.48			30	1.4	10.5	13.5	13.2
		10	0.5	5	4.5	2.2				55	1.1	22	24.7	12.1	0.49			35	1.5	13.5	15.7	15.4
		15	0.55	8	6.7	3.2	0.48			60	1.1	22	27	12.7	0.47			40	1.5	13.5	18	17.7
		20	0.55	8	9	4.4	0.49			65	1.1	22	29.2	14.3	0.49			45	1.7	22.1	20.2	19.8
		25	0.6	12	11.2	5.5				70	1.1	22	31.5	14.7	0.47			50	1.7	22.1	22.5	22.1
		30	0.65	16	13.5	6.6				80	1.1	22	36	17.7	0.49			55	1.7	22.1	24.7	24.2
		35	0.65	17	15.7	7.6	0.48			90	1.2	33.6	40.5	19.9	0.49			60	1.8	28.8	27	26.5
		40	0.65	17	18	8.8	0.49		14	15	0.8	5.2	6.7	3.2	0.48			65	1.8	28.8	29.2	28.6
		45	0.65	17	20	9.8	0.49			20	0.9	7.9	9	4.4	0.49			70	1.8	28.8	31.5	30.9
		50	0.7	25.2	22.5	10.8	0.48			25	0.9	7.9	11.2	5.5				80	1.8	28.8	36	35.3
		55	0.7	25.2	24.7	12.1	0.49			30	1	12	13.5	6.6			27	30	1.7	14.1	13.5	13.2
		60	0.7	25.2	27	12.7	0.47			35	1	12	15.7	7.6	0.48			35	1.7	14.1	15.7	15.4
		65	0.7	25.2	29.2	14.3	0.49			40	1	12	18	8.8	0.49			40	1.7	14.1	18	17.7
		70	0.7	25.2	31.5	14.7	0.47			45	1	12	20	9.8	0.49			45	1.9	21.4	20.2	19.8
		80	0.7	25.2	36	17.7	0.49			50	1.1	18.2	22.5	10.8	0.48			50	1.9	21.4	22.5	22.1
	8	10	0.6	5	4.5	2.2	0.49			55	1.1	18.2	24.7	12.1	0.49			55	2	26	24.7	24.2
		15	0.65	7.5	6.7	3.2	0.48			60	1.1	18.2	27	12.7	0.47			60	2	26	27	26.5
		20	0.7	10.8	9	4.4	0.49			65	1.2	27.6	29.2	14.3	0.49			65	2	26	29.2	28.6
		25	0.7	10.8	11.2	5.5	0.49			70	1.2	27.6	31.5	14.7	0.47			70	2	26	31.5	30.9
		30	0.75	14.5	13.5	6.6	0.49			80	1.2	27.6	36	17.7	0.49			80	2	26	36	35.3
		35	0.75	14.5	15.7	7.6	0.48			90	1.3	39.7	40.5	19.9	0.49	/
		40	0.8	20	18	8.8	0.49		16	15	0.9	6.3	6.7	3.2	0.48
		45	0.8	20	20	9.8	0.49			20	1	8.7	9	4.4	0.49
		50	0.8	20	22.5	10.8	0.48			25	1	8.7	11.2	5.5
		55	0.8	20	24.7	12.1	0.49			30	1.1	12.8	13.5	6.6
		60	0.85	27.6	27	12.7	0.47	/
		65	0.85	27.6	29.2	14.3	0.49
		70	0.85	27.6	31.5	14.7	0.47
80		0.85	28.1	36	17.7	0.49

允许位移量Fmax：表示弹簧允许压缩的最大长度,超出此压缩量使用弹簧会缩短
允许负载Nmax：表示压缩Fmax的负载，单位N。
弹簧常数N/mm=（Nmax）/（Fmax）
