      图片仅供参考，请以已选的规格为准

        压缩弹簧 外径基准型 标准型 进口型 允许位移量L×(35~40)%  SWP材质 长度固定型

        条件筛选：

        类型 长度固定型
        材质 SWP
        产地 日本
        基准孔 外径基准型
        最大压缩量 L*35~40%
        形状筛选 压缩弹簧
        种类筛选 压缩弹簧

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码
          		 类型
          		 材质
          		 表面处理
          		 允许位移量
          		 弹簧常数公差
          国标 相当
          YWT 外径基准型 标准型 琴钢丝 SWP 发黑 L×(35~40)% ±10%
          J-YWT 进口型 —


          此系列为外径基准型弹簧，以保证外径公差进行生产，外径为负公差，适合配孔使用，内径仅做参考（按负公差），选型时请注意。
          压紧长度为参考值，制作时会有少许差异。
          使用次数：100万次（非保证值，产品设计优先保证压缩量与弹簧系数，部分型号寿命理论值达不到百万次，对寿命有强制要求的请联系工程评估）。
          带（ ）的L规格两端均未进行磨削加工。
          此系列产品因结构升级改进，产品尺寸略有变动，新旧款交替期间，出货时可能有不同款产品，均不影响使用。

          D尺寸公差

          D 公差
          10以下 0
          -0.5
          12以上 0
          -0.8


          L尺寸公差

          L 公差
          50以下 ±1.5
          55以上 ±2.5

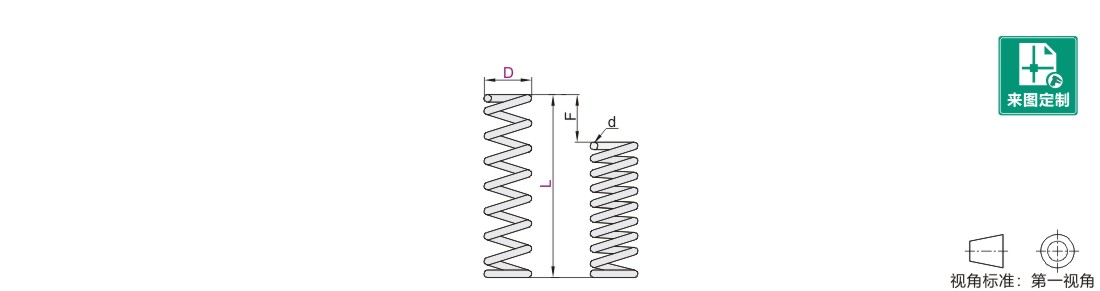

          参数图


          选型表

          型号 d 压紧
          长度          		 F
          max          		 允许负载
          Nmax          		 弹簧常数
          N/mm          		   型号 d 压紧
          长度          		 F
          max          		 允许负载
          Nmax          		 弹簧常数
          N/mm
          代码 D L 代码 D L
          YWT
          J-YWT          		 3 (5) 0.3 1.73 2 2.9 1.45 YWT
          J-YWT          		 13 15 1 6 6 11.8 1.97
          (10) 0.4 5 4 5.9 1.48 20 1.1 8.25 8 15.7 1.96
          (15) 0.45 8.78 6 8.8 1.47 25 1.1 8.25 10 19.6
          (20) 0.45 8.78 8 11.8 1.48 30 1.2 11.1 12 23.5
          (25) 0.5 14.5 10 14.7 1.47 35 1.2 11.1 14 27.5
          4 (5) 0.4 2.7 2 2.9 1.45 40 1.2 11.1 16 31.4
          (10) 0.4 2.7 4 5.9 1.48 45 1.2 11.1 18 35.3
          (15) 0.5 6.5 6 8.8 1.47 50 1.3 15.6 20 39.2
          20 0.55 9.63 8 11.8 1.48 55 1.3 15.6 22 43.1
          25 0.55 9.63 10 14.7 1.47 60 1.3 15.6 24 47.1
          30 0.6 15 12 17.7 1.48 65 1.4 21 26 51.0
          35 0.6 15 14 20.6 1.47 70 1.4 21 28 54.9
          40 0.65 22.1 16 23.5 80 1.6 41.92 32 62.8
          5 (5) 0.45 2.36 2 3.9 1.95 16 15 1.2 7.5 6 11.8 1.97
          (10) 0.5 3.25 4 7.8 20 1.3 9.43 8 15.7 1.96
          15 0.6 6.3 6 11.8 1.97 25 1.4 12.6 10 19.6
          20 0.65 9.1 8 15.7 1.96 30 1.4 12.6 12 23.5
          25 0.7 12.6 10 19.6 35 1.4 12.6 14 27.5
          30 0.75 17.63 12 23.5 40 1.4 12.6 16 31.4
          35 0.75 17.3 14 27.5 45 1.6 22.4 18 35.3
          40 0.8 24.54 14 31.4 2.24 50 1.6 22.4 20 39.2
          45 0.8 24 15.8 35.3 2.23 55 1.6 22.4 22 43.1
          50 0.8 24 17.5 34.3 1.96 60 1.7 28.9 24 47.1
          55 0.85 32.3 19.3 37.8 65 1.7 28.9 26 51.0
          60 0.85 32.3 21 41.2 70 1.7 28.9 28 54.9
          65 0.85 34 22.7 44.5 80 1.7 28.9 32 62.8
          70 0.9 44.6 24.5 48.1 18 20 1.6 10.8 8 31.4 3.93
          6 (5) 0.5 2.38 2 3.9 1.95 25 1.7 13.6 10 39.2 3.92
          10 0.6 4.35 4 7.8 30 1.7 13.6 12 47.1 3.93
          15 0.6 4.35 6 11.8 1.97 35 1.7 13.6 14 54.9 3.92
          20 0.7 7.7 8 15.7 1.96 40 1.8 16.7 16 62.8 3.93
          25 0.75 10.35 10 19.6 45 1.9 20.5 18 70.6 3.92
          30 0.8 14 12 23.5 50 1.9 20.5 20 78.5 3.93
          35 0.85 20.43 14 27.5 55 2 26 22 86.3 3.92
          40 0.85 18.7 16 31.4 60 2 26 24 94.1
          45 0.85 18.7 18 35.3 65 2 26 26 102.0
          50 0.9 24.8 20 39.2 70 2 26 28 109.8
          55 0.9 24.8 19 37.8 1.99 80 2.1 31.5 32 125.5
          60 0.9 24.8 21 41.2 1.96 22 20 1.8 11.3 8 31.4 3.93
          65 0.9 26.1 22.7 44.5 25 1.8 11.3 10 39.2 3.92
          70 1 43 24.5 48.1 30 1.9 13.3 12 47.1 3.93
          80 1 43 28 54.9 35 1.9 13.3 14 54.9 3.92
          8 10 0.7 4.38 4 7.8 1.95 40 2 16 16 62.8 3.93
          15 0.8 6.8 6 11.8 1.97 45 2.1 19.5 18 70.6 3.92
          20 0.8 6.8 8 15.7 1.96 50 2.1 19.5 20 78.5 3.93
          25 0.8 6.8 10 19.6 55 2.3 28.2 22 86.3 3.92
          30 0.9 10.8 12 23.5 60 2.3 28.2 24 94.1
          35 0.9 10.8 14 27.5 65 2.3 28.2 26 102.0
          40 1 17.5 16 31.4 70 2.3 28.2 28 109.8
          45 1 17.5 18 35.3 80 2.4 33.6 32 125.5
          50 1 17.5 20 39.2 27 30 2.1 13.2 12 47.1 3.93
          55 1.1 27.5 22 43.1 35 2.3 17.9 14 54.9 3.92
          60 1.1 27.5 24 47.1 40 2.3 17.9 16 62.8 3.93
          65 1.1 27.5 26 51.0 45 2.4 20.4 18 70.6 3.92
          70 1.1 27.5 28 54.9 50 2.6 28.6 20 78.5 3.93
          80 1.2 42 32 62.8 55 2.6 28.6 22 86.3 3.92
          10 10 0.85 5.53 4 7.8 1.95 60 2.6 28.6 24 94.1
          15 0.9 6.75 6 11.8 1.97 65 2.6 28.6 26 102.0
          20 0.9 6.75 8 15.7 1.96 70 2.8 39.2 28 109.8
          25 1 10 10 19.6 80 2.8 39.2 32 125.5
          30 1 10 12 23.5 /
          35 1 10 14 27.5
          40 1.2 21.6 16 31.4
          45 1.1 14.3 18 35.3
          50 1.1 14.3 20 39.2
          55 1.2 21.6 22 43.1
          60 1.2 21.6 24 47.1
          65 1.2 21.6 26 51
          70 1.3 32.5 28 54.9
          80 1.3 32.5 32 62.8


          允许位移量Fmax：表示弹簧允许压缩的最大长度，超出此压缩量使用弹簧会缩短。
          允许负载Nmax：表示压缩Fmax的负载，单位N。
           弹簧常数N/mm=(Nmax)/(Fmax)。
