压缩弹簧 外径基准型 标准型进口型 允许位移量L×75% SWP材质 长度固定型
条件筛选：
类型 长度固定型
材质 SWP
产地 日本
基准孔 外径基准型
最大压缩量 L*75%
形状筛选 压缩弹簧
种类筛选 压缩弹簧
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
产品简介
产品问答
材质图

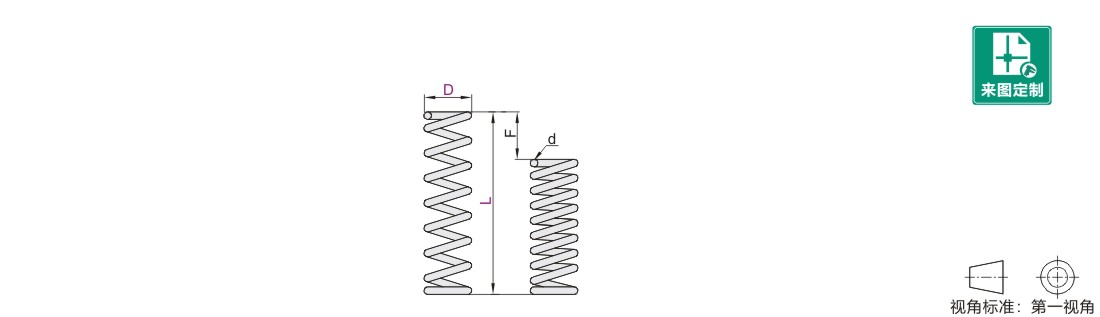

参数图
材质图
| 代码 |
类型 |
材质 |
表面处理 |
允许 位移量 |
弹簧 常数公差 |
||
| 国标 | 相当 | ||||||
| YWY | 外径基准型 | 标准型 | 琴钢丝 | SWP | 发黑 | L×75% | ±10% |
| J-YWY | 进口型 | — | |||||
此系列为外径基准型弹簧，以保证外径公差进行生产，外径为负公差适合配孔使用，内径仅做参考（按负公差），选型时请注意。 压紧长度为参考值，制作时会有少许差异。 使用次数：100万次（非保证值，产品设计优先保证压缩量与弹簧系数，部分型号寿命理论值达不到百万次，对寿命有强制要求的请联系工程评估）。 两端均未进行磨削加工。
D尺寸公差
| D | 公差 |
| 10以下 | 0 -0.5 |
| 13以上 | 0 -0.8 |
L尺寸公差
| D | 公差 |
| 50以下 | ±1.5 |
| 55以上 | ±2.5 |
参数图
选型表
| 型号 | d | 压紧 长度 |
F max |
允许负载 Nmax |
弹簧常数 N/mm |
型号 | d | 压紧 长度 |
F max |
允许负载 Nmax |
弹簧常数 N/mm |
|||||
| 代码 | D | L | 代码 | D | L | |||||||||||
| YWY J-YWY |
3 | 5 | 0.16 | 1 | 3.75 | 0.38 | 0.10 | YWY J-YWY |
10 | 15 | 0.5 | 3 | 11.2 | 2.26 | 0.20 | |
| 10 | 0.2 | 2 | 7.5 | 0.75 | 20 | 0.55 | 4.6 | 15 | 2.9 | 0.19 | ||||||
| 15 | 0.23 | 3.6 | 11.2 | 1.12 | 25 | 18.7 | 3.7 | 0.20 | ||||||||
| 20 | 15 | 1.5 | 30 | 0.6 | 6.6 | 22.5 | 4.4 | |||||||||
| 25 | 0.25 | 5.5 | 18.7 | 1.87 | 35 | 26.2 | 5.1 | 0.19 | ||||||||
| 30 | 0.26 | 6.5 | 22.5 | 2.25 | 40 | 0.65 | 9.1 | 30 | 5.9 | 0.20 | ||||||
| 4 | 5 | 0.2 | 1.1 | 3.75 | 0.38 | 45 | 33.7 | 6.6 | ||||||||
| 10 | 0.23 | 1.9 | 7.5 | 0.7 | 0.09 | 50 | 37.5 | 7.4 | ||||||||
| 15 | 11.2 | 1.1 | 0.10 | 55 | 0.7 | 12.6 | 41.2 | 8.1 | ||||||||
| 20 | 0.25 | 2.7 | 15 | 1.5 | 60 | 45 | 8.8 | |||||||||
| 25 | 0.29 | 5 | 18.7 | 1.8 | 65 | 48.7 | 9.6 | |||||||||
| 30 | 22.5 | 2.2 | 70 | 52.5 | 10.3 | |||||||||||
| 35 | 0.32 | 7.7 | 26.2 | 2.6 | 13 | 20 | 0.6 | 3.9 | 15 | 2.9 | 0.19 | |||||
| 40 | 30 | 2.9 | 25 | 0.65 | 5.1 | 18.7 | 3.7 | 0.20 | ||||||||
| 5 | 10 | 0.25 | 1.7 | 7.5 | 0.7 | 0.09 | 30 | 0.65 | 5.1 | 22.5 | 4.4 | |||||
| 15 | 11.2 | 1.1 | 0.10 | 35 | 0.7 | 6.7 | 26.2 | 5.1 | 0.19 | |||||||
| 20 | 0.3 | 3.2 | 15 | 1.5 | 40 | 0.75 | 8.7 | 30 | 5.9 | 0.20 | ||||||
| 25 | 18.7 | 1.8 | 45 | 0.75 | 8.7 | 33.7 | 6.6 | |||||||||
| 30 | 0.35 | 6.3 | 22.5 | 2.2 | 50 | 0.8 | 11.6 | 37.5 | 7.4 | |||||||
| 35 | 26.2 | 2.6 | 55 | 0.8 | 11.6 | 41.2 | 8.1 | |||||||||
| 40 | 0.38 | 9.2 | 30 | 2.9 | 60 | 0.8 | 11.6 | 45 | 8.8 | |||||||
| 45 | 33.7 | 3.3 | 65 | 0.85 | 15.3 | 48.7 | 9.6 | |||||||||
| 50 | 37.5 | 3.7 | 70 | 0.85 | 15.3 | 52.5 | 10.3 | |||||||||
| 6 | 10 | 0.3 | 2.1 | 7.5 | 0.75 | 16 | 20 | 0.65 | 3.6 | 15 | 2.9 | 0.19 | ||||
| 15 | 0.32 | 2.8 | 11.2 | 1.1 | 25 | 0.7 | 4.6 | 18.7 | 3.7 | 0.20 | ||||||
| 20 | 15 | 1.5 | 30 | 0.75 | 5.7 | 22.5 | 4.4 | |||||||||
| 25 | 0.35 | 4.1 | 18.7 | 1.8 | 35 | 0.8 | 7 | 26.2 | 5.1 | 0.19 | ||||||
| 30 | 0.38 | 5.6 | 22.5 | 2.2 | 40 | 0.85 | 9 | 30 | 5.9 | 0.20 | ||||||
| 35 | 26.2 | 2.6 | 45 | 0.85 | 9 | 33.7 | 6.6 | |||||||||
| 40 | 0.4 | 7.2 | 30 | 2.9 | 50 | 0.9 | 11.3 | 37.5 | 7.4 | |||||||
| 45 | 33.7 | 3.3 | 55 | 0.9 | 11.3 | 41.2 | 8.1 | |||||||||
| 50 | 37.5 | 3.7 | 60 | 0.9 | 11.3 | 45 | 8.8 | |||||||||
| 55 | 0.45 | 12.2 | 41.2 | 4.0 | 65 | 0.9 | 11.3 | 48.7 | 9.6 | |||||||
| 60 | 45 | 4.4 | 70 | 0.9 | 11.3 | 52.5 | 10.3 | |||||||||
| 65 | 48.7 | 4.8 | / | |||||||||||||
| 70 | 52.5 | 5.1 | ||||||||||||||
| 8 | 10 | 0.35 | 2.1 | 7.5 | 0.75 | |||||||||||
| 15 | 0.38 | 3 | 11.2 | 1.1 | ||||||||||||
| 20 | 0.4 | 3.5 | 15 | 1.5 | ||||||||||||
| 25 | 18.7 | 1.8 | ||||||||||||||
| 30 | 0.45 | 5.7 | 22.5 | 2.2 | ||||||||||||
| 35 | 26.2 | 2.6 | ||||||||||||||
| 40 | 30 | 2.9 | ||||||||||||||
| 45 | 33.7 | 3.3 | ||||||||||||||
| 50 | 0.5 | 9 | 37.5 | 3.7 | ||||||||||||
| 55 | 41.2 | 4.0 | ||||||||||||||
| 60 | 45 | 4.4 | ||||||||||||||
| 65 | 48.7 | 4.8 | ||||||||||||||
| 70 | 52.5 | 5.1 | ||||||||||||||
允许位移量Fmax：表示弹簧允许压缩的最大长度，超出此压缩量使用弹簧会缩短。 允许负载Nmax：表示压缩Fmax的负载，单位N。 弹簧常数N/mm=(Nmax)/(Fmax)。
-
