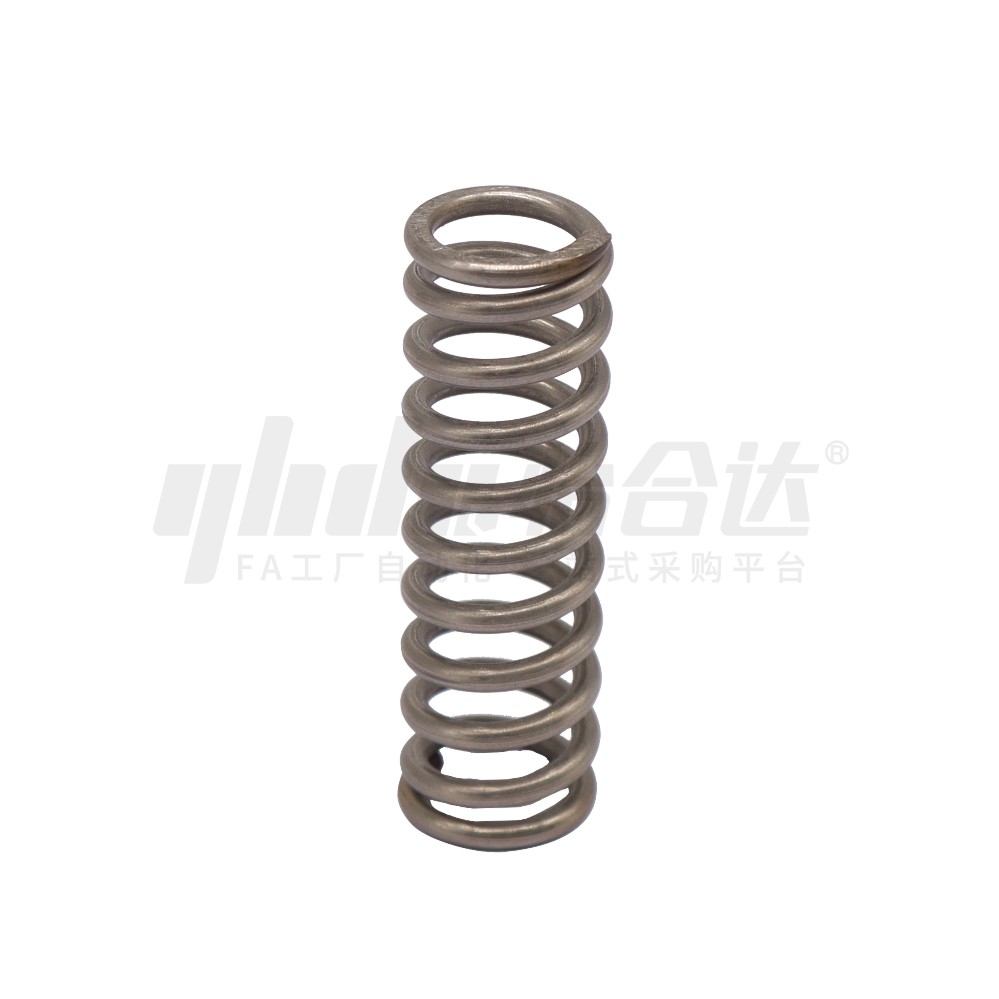

        压缩弹簧 内径基准不锈钢型 标准型 允许位移量L×(65~75)%/L×(35~40)%/L×(25~30)% SUS304-WPB材质 长度固定型

        条件筛选：

        性价比 标准型
        类型 长度固定型
        材质 SUS304-WPB
        表面处理 无
        基准孔 内径基准型
        形状筛选 压缩弹簧
        种类筛选 压缩弹簧

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码
          		 类型
          		 材质
          		 允许位移量
          		 弹簧常数公差
          国标 相当
          YVUH 内径基准
          不锈钢型          		 标准型 0Cr18Ni9 SUS304-WPB L×(25~30)% ±10%
          YVUT L×(35~40)%
          YVUY L×(65~75)%



          特点：以内径为基准的圆线螺旋弹簧，内径相同时，负载为一定值。
          压紧长度为参考值，因批量不同会有偏差。
          使用次数：100万次（非保证值，产品设计优先保证压缩量与弹簧系数，部分型号寿命理论值达不到百万次，对寿命有强制要求的请联系工程评估）。
          YVUH两端均进行磨削加工；
               YVUT带（ ）的L规格未进行磨削加工，其余规格均进行磨削加工；
               YVUY两端均未进行磨削加工。
          此系列为内径基准型弹簧，以保证内径公差进行生产，内径为正公差，适合配轴使用，外径仅做参考（按正公差），选型时请注意。


          D尺寸公差

          D
          8以下 +0.6
          +0.1
          10以上 +0.8
          +0.1


          L尺寸公差

          L
          50以下 ±1
          55以上 ±2

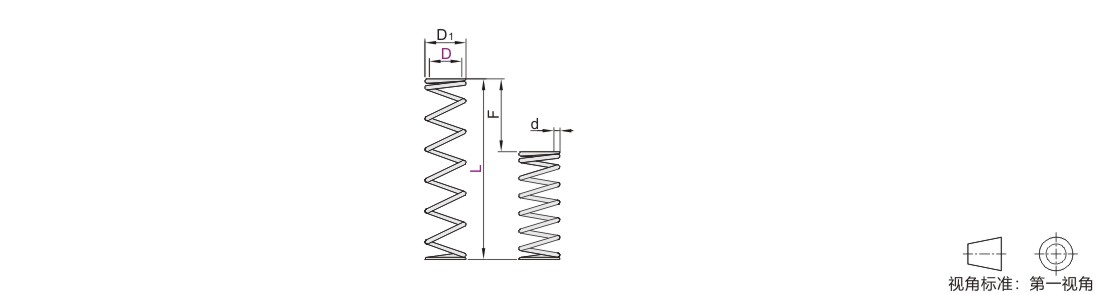

          参数图



          允许位移量：L×(25~30)%

          型号 D1 d 压紧长度 Fmax 允许负载
          Nmax          		 弹簧常数
          N/mm          		   型号 D1 d 压紧长度 Fmax 允许负载
          Nmax          		 弹簧常数
          N/mm
          代码 D L 代码 D L
          YVUH 3 10 4.2 0.6 5.7 3 8.82 2.94 YVUH 10 20 13.2 1.6 10.4 6 58.86 9.81
          15 4.3 0.65 7.5 4.5 13.23 25 13.6 1.8 14.9 7.5 73.58
          20 4.5 0.75 12.8 6 17.64 30 13.8 1.9 17.6 9 88.29
          25 4.6 0.8 16.6 7.5 22.05 35 10.5 103.01
          30 8.4 24.7 40 14.2 2.1 25.2 12 117.72
          4 10 5.4 0.7 6.2 3 8.82 45 13.5 132.44
          15 4.5 13.23 50 14 137.34
          20 5.6 0.8 9.8 6 17.64 55 14.3 140.28
          25 7.5 22.05 60 14.8 2.4 39.6 15.6 153.04
          30 5.8 0.9 15.1 9 26.46 65 16.9 165.79
          5 10 6.7 0.85 5.4 3 17.64 5.88 70 18.2 178.54
          15 7 1 9 4.5 26.46 80 15 2.5 47.5 20.8 204.05
          20 5.6 32.93 12 25 15.8 1.9 13.3 7.5 73.58 9.81
          25 7.2 1.1 12.7 7.5 44.1 30 9 88.29
          30 7.8 45.86 35 16.2 2.1 18.4 10.5 103.01
          35 7.6 1.3 23.1 10.5 61.74 40 12 117.72
          40 10.8 63.5 45 16.6 2.3 25.3 13.5 132.44
          45 11.25 66.15 50 15 147.15
          50 7.8 1.4 30.8 12.5 73.5 55 16.5 161.87
          6 10 7.8 0.9 5 3 17.64 60 17.2 2.6 39 18 176.58
          15 8.2 1.1 9.4 4.5 26.46 65 19.5 191.3
          20 6 35.28 70 20.3 199.14
          25 8.6 1.3 16 7.5 44.1 80 17.6 2.8 52.5 21.6 211.9
          30 9 52.92 90 22.5 220.73
          35 8.8 1.4 21.4 10.5 61.74 16 35 21 2.5 20.7 10.5 103.01
          40 12 70.56 40 12 117.72
          45 9 1.5 28.5 13.5 79.38 45 13.5 132.44
          50 14 82.32 50 15 147.15
          55 14.3 84.08 55 21.6 2.8 30.1 16.5 161.87
          60 9.2 1.6 36.8 15 88.2 60 18 176.58
          8 20 10.6 1.3 10.1 6 35.28 65 19.5 191.3
          25 10.8 1.4 13 7.5 44.1 70 22 3 39 21 206.01
          30 9 52.92 80 24 235.44
          35 11.2 1.6 20.8 10.5 61.74 90 22.4 3.2 49.6 27 264.87
          40 12 70.56 100 30 294.3
          45 13.5 79.38 /
          50 11.6 1.8 32.9 15 88.2
          55 16.5 97.02
          60 18 105.84
          65 18.2 107.02
          70 18.9 111.13
          80 12 2 49.5 24 141.12


          允许位移量：L×(35~40)%

          型号 D1 d 压紧长度 Fmax 允许负载
          Nmax          		 弹簧常数
          N/mm          		   型号 D1 d 压紧长度 Fmax 允许负载
          Nmax          		 弹簧常数
          N/mm
          代码 D L 代码 D L
          YVUT 3 (10) 4 0.5 4.8 4 5.88 1.47 YVUT 10 20 12.2 1.1 8 8 15.68 1.96
          (15) 4.1 0.55 6.8 6 8.82 25 10 19.6
          20 4.2 0.6 9.5 8 11.76 30 12.4 1.2 10.8 12 23.52
          25 4.3 0.65 12.7 10 14.7 35 14 27.44
          30 4.4 0.7 17.2 12 17.64 40 12.6 1.3 14.3 16 31.36
          4 (10) 5.1 0.55 4.3 4 5.88 45 18 35.28
          15 5.2 0.6 5.7 6 8.82 50 12.8 1.4 18.9 20 39.20
          20 5.4 0.7 10 8 11.76 55 22 43.12
          25 10 14.7 60 24 47.04
          30 5.6 0.8 16.8 12 17.64 65 13 1.5 24.8 26 50.96
          5 10 6.3 0.65 4.4 4 7.84 1.96 70 28 54.88
          15 6.5 0.75 7 6 11.76 80 32 62.72
          20 6.6 0.8 8.8 8 15.68 12 25 14.6 1.3 10.4 10 19.6
          25 10 19.6 30 12 23.52
          30 6.8 0.9 13.8 12 23.52 35 14 27.44
          35 14 27.44 40 14.8 1.4 13.3 16 31.36
          40 7 1 20.5 16 31.36 45 18 35.28
          45 18 35.28 50 15 1.5 16.9 20 39.20
          50 7.2 1.1 28.9 20 39.2 55 22 43.12
          6 10 7.5 0.75 5.1 4 7.84 60 24 47.04
          15 7.6 0.8 6.4 6 11.76 65 15.4 1.7 27.2 26 50.96
          20 7.8 0.9 9.7 8 15.68 70 28 54.88
          25 10 19.6 80 32 62.72
          30 12 23.52 90 36 70.56
          35 8 1 14.5 14 27.44 16 35 19.2 1.6 12.8 14 27.44
          40 16 31.36 40 16 31.36
          45 8.2 1.1 20.9 18 35.28 45 18 35.28
          6 50 8.2 1.1 20.9 20 39.2 1.96 50 19.4 1.7 15.8 20 39.2
          55 8.4 1.2 29.4 22 43.12 55 22 43.12
          60 24 47.04 60 24 47.04
          8 20 10 1.0 8.5 8 15.68 65 19.6 1.8 19.4 26 50.96
          25 10 19.6 70 28 54.88
          30 10.4 1.2 16.5 12 23.52 80 20 2 28.5 32 62.72
          35 14 27.44 90 36 70.56
          40 16 31.36 100 40 78.4
          45 18 35.28 /
          50 20 39.20
          55 10.8 1.4 30.5 22 43.12
          60 24 47.04
          65 26 50.96
          70 28 54.88
          80 32 62.72



          允许位移量：L×(65~75)%

          型号 D1 d 压紧长度 Fmax 允许负载
          Nmax          		 弹簧常数
          N/mm          		   型号 D1 d 压紧长度 Fmax 允许负载
          Nmax          		 弹簧常数
          N/mm
          代码 D L 代码 D L
          YVUY 3 10 3.46 0.23 2 7.5 0.74 0.098 YVUY 10 20 11.3 0.65 5.7 13 2.55 0.196
          15 3.52 0.26 3 11.3 1.1 25 16.3 3.19
          20 3.58 0.29 4.7 15 1.47 30 22.5 4.41
          25 3.6 0.3 5.4 18.8 1.84 35 11.4 0.7 7.6 26.3 5.15
          30 3.64 0.32 7 22.5 2.21 40 30 5.88
          4 10 4.52 0.26 1.9 7.5 0.74 45 11.5 0.75 9.8 33.8 6.62
          15 4.6 0.3 3.1 11.3 1.1 50 37.5 7.35
          20 4.64 0.32 4.1 15 1.47 55 41.3 8.09
          25 4.7 0.35 5.6 18.8 1.84 60 11.6 0.8 13 45 8.82
          30 22.5 2.21 65 48.8 9.56
          5 10 5.6 0.3 2.1 7.5 0.74 70 50.4 9.88
          15 5.64 0.32 2.7 11.3 1.1 80 52 10.19
          20 5.7 0.35 3.6 15 1.47 12 25 13.5 0.75 7 16.3 3.19
          25 5.8 0.4 5.8 18.8 1.84 30 19.5 3.82
          30 22.5 2.21 35 22.8 4.46
          35 26.3 2.57 40 13.6 0.8 8.8 30 5.88
          40 5.9 0.45 9.5 30 2.94 45 33.8 6.62
          45 33.8 3.31 50 37.5 7.35
          50 37.5 3.68 55 41.3 8.09
          6 10 6.6 0.32 2 7.5 0.74 0.098 60 13.8 0.9 13.8 45 8.82
          15 6.8 0.4 4.2 9.8 0.96 65 48.8 9.56
          20 13 1.27 70 52.5 10.29
          25 18.8 1.84 80 60 11.76
          30 6.9 0.45 6.7 22.5 2.21 90 14 1 21.3 67.5 13.23
          35 26.3 2.57 16 35 17.8 0.9 7.7 26.3 5.15
          40 30 2.94 40 30 5.88
          45 7 0.5 10.4 33.8 3.31 45 33.8 6.62
          50 37.5 3.68 50 37.5 7.35
          55 41.3 4.04 55 18 1 11.5 41.3 8.09
          60 45 4.41 60 45 8.82
          8 20 9.1 0.55 4.9 15 2.94 0.196 65 48.8 9.56
          25 18.8 3.68 70 52.5 10.29
          30 9.2 0.6 6.8 22.5 4.41 80 18.2 1.1 16.8 60 11.76
          35 26.3 5.15 90 67.5 13.23
          40 9.3 0.65 9.1 30 5.88 100 75 14.7
          45 33.8 6.62 /
          50 37.5 7.35
          55 9.4 0.7 12.5 41.3 8.09
          60 45 8.82
          65 48.8 9.56
          70 9.5 0.75 16.7 52.5 10.29
          80 56 10.98
