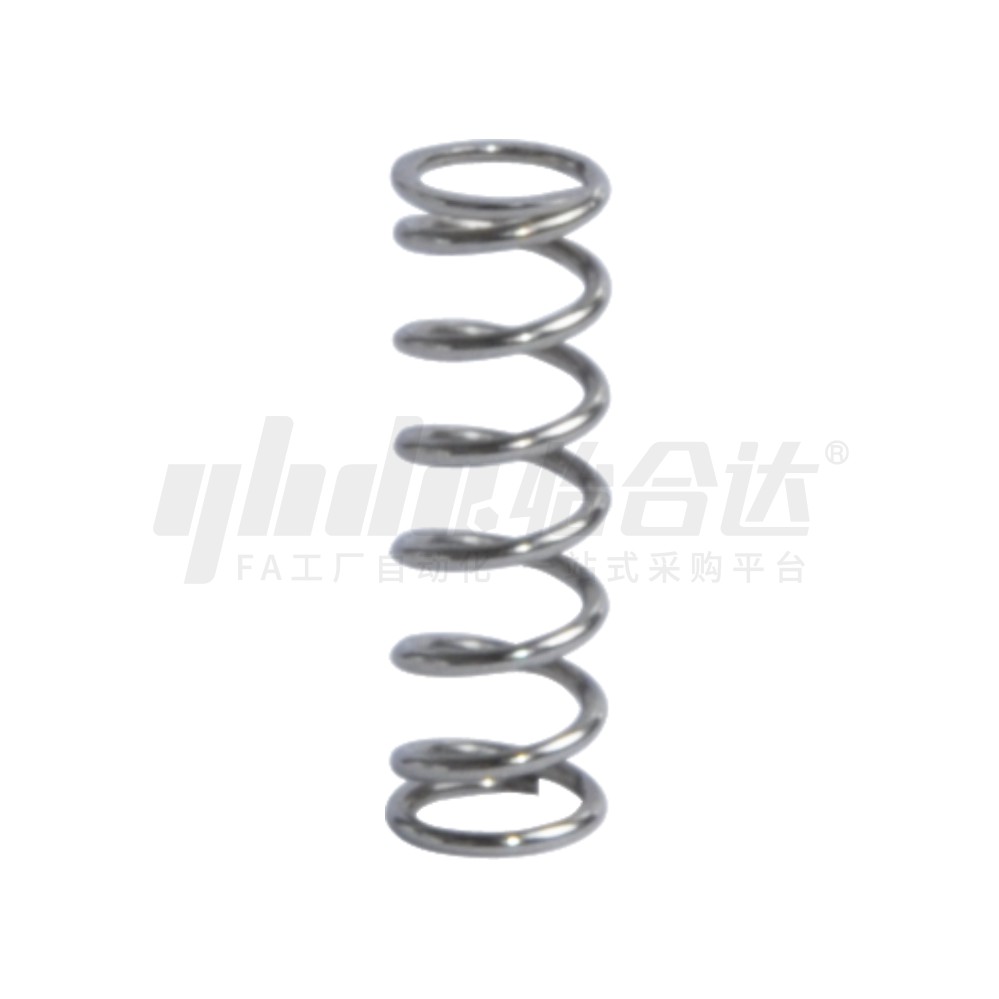

压缩弹簧中载重载允许位移量L×50% 外径基准不锈钢型

条件筛选：

性价比标准型

种类筛选压缩弹簧

类型长度固定型

材质 SUS304-WPB

表面处理无

产地国产

基准孔外径基准型

最大压缩量 L*50%

产品型号：

请先点击左侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

计算选型

SKU信息

3D模型

3D图库

技术图档

全部型号

3D预览

技术图档（二）

材质图

材质图

参数图

材质图

参数图

材质图

参数图

材质图

代码	类型		负载	材质	表面处理	允许位移量
YGUFA	外径基准型	标准型	中载	SUS304-WPB	—	F=L×50%
YGUFB			重载

D尺寸公差

D	公差
14以下	±0.3
15以下	±0.4

L尺寸公差

L	公差
50以下	±1
51~100	±2
101~250	±4

弹簧常数计算方法

弹簧常数=最大负载N(kgf)/L×容许位移量%

负载(kgf)=负载N×0.101972

注意事项：
1.线径d≤0.9时，两端均未进行磨削加工。
2.使用次数：100万次(非保证值，产品设计优先保证压缩量与弹簧系数，部分型号寿命理论值达不到百万次，对寿命有强制要求的请联系工程评估)。
3.请在允许位移量%以内使用。

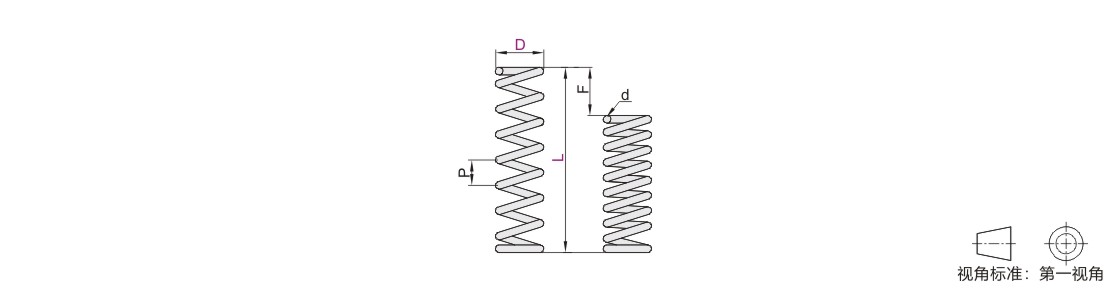

参数图

中载

型号			d	最大负载 (N)	P节距 (参考)
代码	D	L
YGUFA	5	15	0.5	4.5	1.5
		18
		20
		22
		25
		30
		35
		40
	6	15	0.6	6.4	1.7
		16
		18
		20
		25
		30
		50
	7	15	0.7	8.8	2
		20
		25
		30
		32
		35
		38
		40
		65
	8	20	0.8	10.7	2.2
		22
		25
		30
		35
		36
		40
		45
		55
	9	19	0.9	15.2	2.5
		20
		25
		30
		38
	10	20	1	16.9	2.8
		22
		25
		30
		35
		40
		45
		50
		120
	11	21	1	15	3.3
		25
		30
		35
		40
		45
		50
		60
		64
	12	25	1.2	24.1	3.3
		28
		30
		35
		36
		40
		50
		55
60
13	24	1.2	23.2	3.9
	25
	30
	35
	40
	50
	65
14	30	1.4	33	3.9
	35
	40
	50
	60
	100
15	27	1.4	32.1	4.5
	30
	35
	40
	45
	50
	80
	90
	100
16	30	1.6	43.4	4.5
	50
	60
18	35	1.8	54.3	5
	55
	65
	70
	85
20	40	2	67.3	5.5
	50
	60
	70
	80
	122
23	45	2.3	90.2	6.4
	50
	70
	120
25	50	2.6	133.9	7.1
	55
	60
	70
	150
27	70	2.9	170.2	7.4
	80
	100
	140
	150
	250

重载

型号			d	最大负载 (N)	P节距 (参考)
代码	D	L
YGUFA	5	15	0.5	5.9	1.9
		20
		32
	6	15	0.6	8.4	2.3
		20
		25
		40
	7	15	0.7	11.5	2.7
		20
		25
		30
		90
	8	20	0.8	13.9	2.9
		25
		30
		35
		40
		60
	9	35	0.9	17.9	2.9
		40
		70
	10	20	1	21.8	3.6
		25
		30
		40
		50
		60
		100
	11	21	1	20	4.3
		22
		25
		30
		35
	12	25	1.2	31.3	4.3
		30
		35
		70
	13	24	1.2	30.2	5.1
		25
		30
		35
		50
		80
		120
	14	30	1.4	42.8	5.1
		50
		120
	15	60	1.4	41.1	5.8
		65
	16	60	1.6	56.5	5.8
		70
	20	40	2	87.2	7.2
		90
		100
		120
		200
	23	90	2.3	113	8.1
		100
	25	50	2.6	150.1	8
	27	70	2.9	187	8.1
		150
