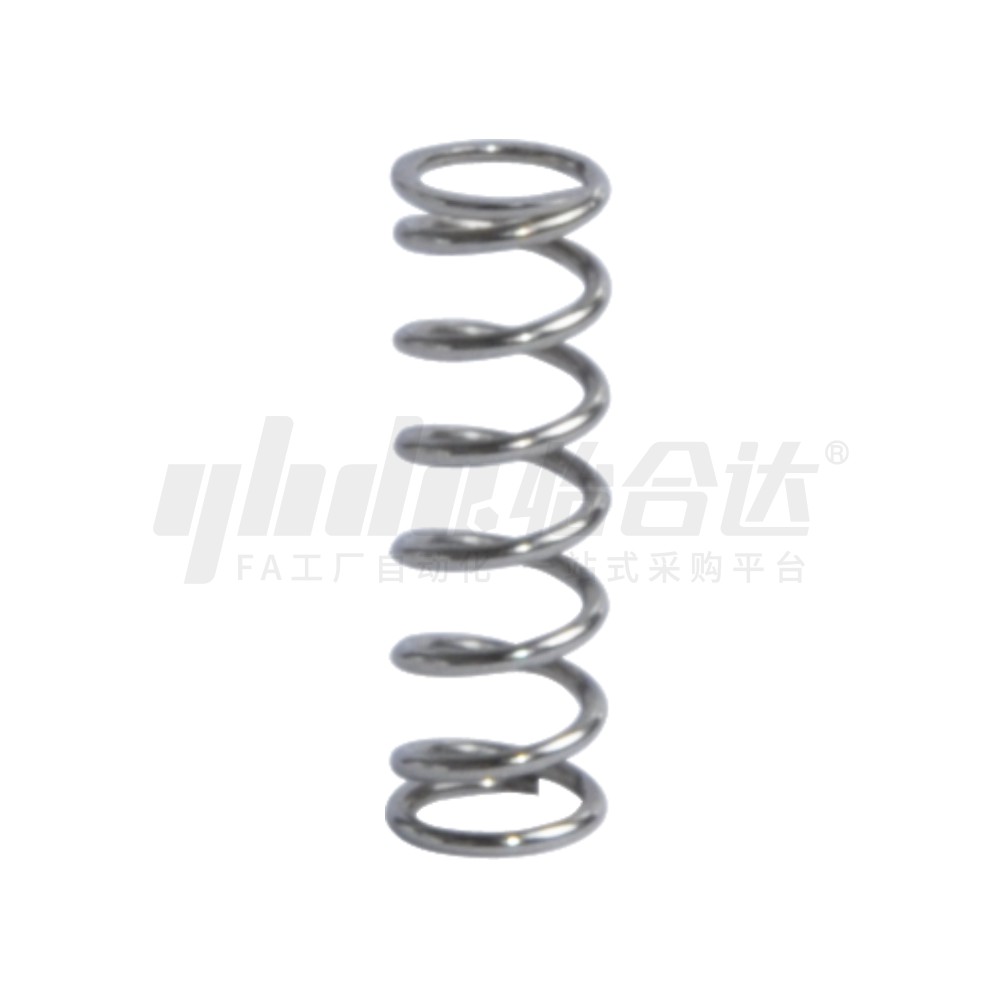

        压缩弹簧 中载 重载 允许位移量L×40% 外径基准不锈钢型

        条件筛选：

        性价比 标准型
        类型 长度固定型
        材质 SUS304-WPB
        表面处理 无
        产地 国产
        基准孔 外径基准型
        最大压缩量 L*40%
        种类筛选 压缩弹簧

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码 类型 负载 材质 表面处理 允许
          位移量
          YGUTA 外径基准
          不锈钢型          		 标准型 中载 SUS304-WPB 一 F=L×40%
          YGUTB 重载



          D尺寸公差

          D 公差
          14以下 ±0.3
          15以下 ±0.4



          L尺寸公差

          L 公差
          50以下 ±1
          51~100 ±2
          101~250 ±4



           弹簧常数计算方法

              弹簧常数=最大负载N(kgf)/L×容许位移量%

          负载(kgf)=负载N×0.101972

          注意事项：
             1.线径d≤0.9时，两端均未进行磨削加工。
             2.使用次数：100万次(非保证值，产品设计优先保证压缩量与弹簧系数，部分型号寿命理论值达不到百万次，对寿命有强制要求的请联系工程评估)。
             3.请在允许位移量%以内使用。

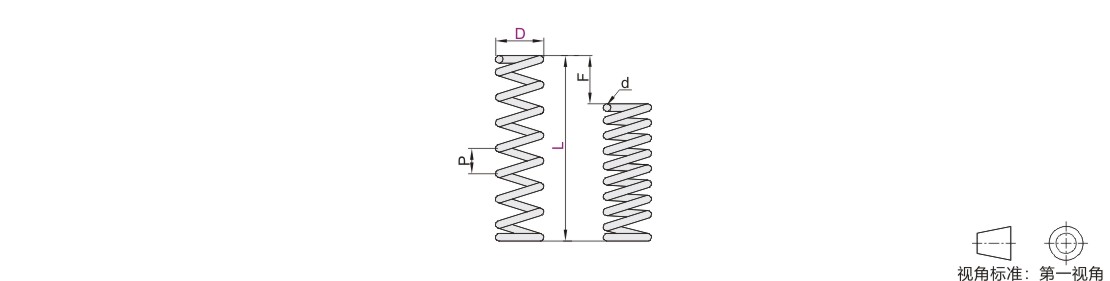

          参数图



          中载

          型号 d 最大负载
            (N)          		 P节距
          (参考)
          代码 D L
          YGUTA 5  15 0.6    7.1  1.3
          20
          6  15 0.7    8.7  1.5
          20
          30
          7  15 0.8    10  1.7
          25
          8  20 0.9     12.1  1.9
          25
          30
          60
          9  19 1    19.3  2.6
          40
          50
          10  20 1.2    26.7  2.5
          120
          11  21 1.2    24.4  2.9
          25
          36
          12  30 1.4  33  2.9
          35
          40
          50
          13  70 1.4  31.1  3.3
          14  40 1.6  40.2  3.3
          50
          15  50 1.6  38.8  3.7
          55
          16  50 1.8  48.2  3.7
          23  50 2.6  106  5.5
          25  50 2.9  155.9  6.3
          80



          重载

          型号 d 最大负载
          (N)          		 P节距
          (参考)
          代码 D L
          YGUTB 5  15 0.6  9.3  1.7
          16
          20
          25
          6  15 0.7  11.3  1.9
          20
          25
          7  15 0.8  13  2.2
          16
          20
          8  20 0.9  15.7  2.4
          25
          30
          9  30 1  24  3.3
          40
          10  20 1.2  34.6  3.2
          30
          35
          40
          45
          70
          11  21 1.2  31.7  3.8
          35
          12  25 1.4  42.9  3.8
          30
          13  30 1.4  40.5  4.3
          14  30 1.6  52.2  4.3
          36
          50
          15  60 1.6  49.4  4.8
          16  30 1.8  62.6  4.8
          45
          50
          18  50 2  74  5.4
          60
          200
          20  40 2.3  113  6.3
          110
          120
          130
          140
          23  45 2.6  137  7.1
          60
          70
          25  50 2.9  187  7.9
          27  70 3.2  239.1  8.6
          80
