      负载

      产品选型

      D

      L

      查看大图

      图片仅供参考，请以已选的规格为准

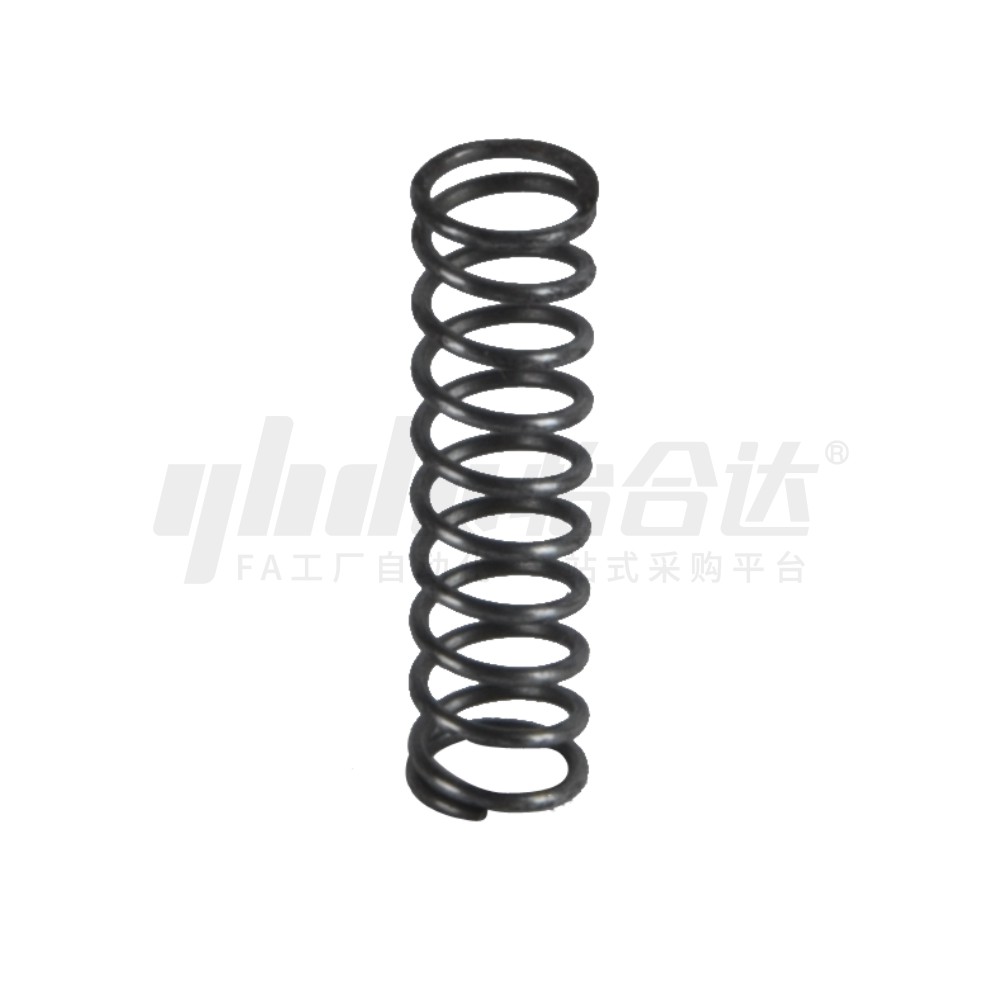

        压缩弹簧 中载 重载 允许位移量L×40% 外径基准型

        条件筛选：

        性价比 标准型
        类型 长度固定型
        材质 SWP-A
        表面处理 发黑
        产地 国产
        基准孔 外径基准型
        最大压缩量 L*40%
        种类筛选 压缩弹簧

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码 类型 负载 材质 表面处理 允许
          位移量
          YGWTA 外径基准型 标准型 中载 SWP-A 发黑 F=L×40%
          YGWTB 重载



          D尺寸公差

          D 公差
          14以下 ±0.3
          15以下 ±0.4



          L尺寸公差

          L 公差
          50以下 ±1
          51~100 ±2
          101~250 ±4



           弹簧常数计算方法

              弹簧常数=最大负载N(kgf)/L×容许位移量%

          负载(kgf)=负载N×0.101972

          注意事项：
             1.线径d≤0.9时，两端均未进行磨削加工。
             2.使用次数：100万次(非保证值，产品设计优先保证压缩量与弹簧系数，部分型号寿命理论值达不到百万次，对寿命有强制要求的请联系工程评估)。
             3.请在允许位移量%以内使用。



          参数图



          中载

          型号 d 最大负载
          (N)          		 P节距
          (参考)
          代码 D L
          YGWTA 5  15 0.6  8.1  1.3
          25
          6  15 0.7  9.9  1.5
          25
          80
          7  15 0.8  11.5  1.7
          20
          35
          8  20 0.9  13.8  1.9
          40
          9  19 1  22.1  2.6
          25
          10  20 1.2  30.5  2.5
          35
          90
          11  25 1.2  27.9  2.9
          32
          80
          12  25 1.4  37.7  2.9
          30
          14  30 1.6  45.9  3.3
          16  50 1.8  55.1  3.7
          80
          27  70 3.2  220.3  6.7
          100
          250



          重载

          型号 d 最大负载
          (N)          		 P节距
          (参考)
          代码 D   L
          YGWTB 5     15  0.6  10.6  1.7
             20
             30
          6     15  0.7  12.9  1.9
             20
             25
             28
             30
             45
          7     15  0.8  14.9  2.2
             30
          8     20  0.9  17.9  2.4
             40
             80
            100
          9    20  1  27.5  3.3
            35
          10    20  1.2  39.5  3.2
            22
            50
          11    35  1.2  36.3  3.8
            40
            50
          12    25  1.4  48.9  3.8
            30
          13    24  1.4  46.4  4.3
            40
            60
            80
          14    30  1.6  59.6  4.3
            40
            50
          15    40  1.6  56.6  4.8
            55
          16    40  1.8  71.2  4.8
            50
          20    50  2.3  128  6.3
            110
          23    165  2.6  156  7.1
          25    150  2.9  214.3  7.9
          27    100  3.2  274  8.6
            120
            250
