        压缩弹簧 外径基准不锈钢型 标准型 经济型 进口型 允许位移量L×40% SUS304-WPB材质 长度固定型

        条件筛选：

        类型 长度固定型
        材质 SUS304-WPB
        表面处理 无
        基准孔 外径基准型
        最大压缩量 L*40%
        形状筛选 压缩弹簧
        种类筛选 压缩弹簧

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码
          		  类型
          		 负载
          		 材质
          		 允许位移量
          		 弹簧常数公差
          国标 相当
          YUL 外径基准
          不锈钢型          		 标准型 轻载 0Cr18Ni9 SUS304-WPB L×40% ±10%
          E-YUL 经济型
          J-YUL 进口型



          此系列为外径基准型弹簧，以保证外径公差
              进行生产，外径为负公差，适合配孔使用，
              内径仅做参考(按负公差)，选型时请注意。
          压紧长度为参考值，制作时会有少许差异。

          使用次数：100万次（非保质期，产品设计优先保证
              压缩量与弹簧系数，部分型号寿命理论达不到百万
              次，对寿命有强制要求的请联系工程评估）。

          带()的L规格两端均已进行磨削加工。

          此系列产品因结构升级改进，产品尺寸略有变动，新旧
              款交替期间，出货时可能有不同款产品，均不影响使用。



          D尺寸公差

          D 公差
          10以下 0
          -0.5
          12以上 0
          -0.8



          L尺寸公差

          L 公差
          50以下 ±1.5
          55以上 ±2.5

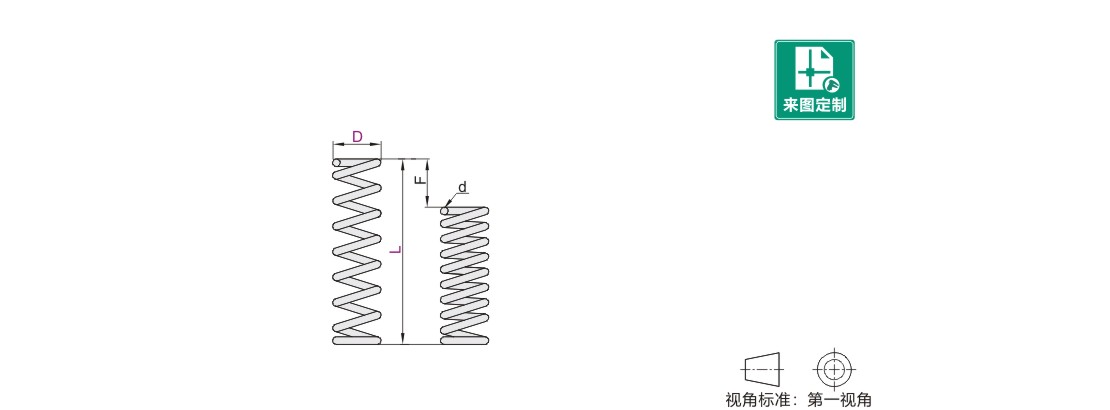

          参数图



           选型表

          型号 d 压紧
          长度          		 F
          max          		 允许负载
          Nmax          		 弹簧常数
          N/mm
          代码 D L

          YUL

          E-YUL

          J-YUL

          		 2     (5)* 0.2 1.65 2 0.98 0.49
          (10)* 0.26 5.07 4 1.96
          (15)* 6 2.94
          （20） 0.3 9.9 8 3.92
          (25） 0.32 14.1 10 4.9
          (30） 12 5.88
          3 (5)* 0.3 2 2 2 1.00
          (10)* 0.35 3.7 4 3.9 0.98
          (15)* 0.4 6.6 6 5.9
          (20)* 8 7.8
          (25)* 0.45 11.7 10 9.8
          (30)* 12 11.8
          (35) 14 13.7
          (40) 0.5 20 16 15.7
          4 (5)* 0.35 2.1 2 2 1.00
          (10)* 0.45 5.3 4 3.9 0.98
          (15)* 6 5.9
          (20)* 0.5 8 8 7.8
          (25)* 0.55 13.75 10 9.8
          (30)* 12.7 12 11.8
          (35) 14 13.7
          40* 0.6 19.8 16 15.7
          45 18 17.7
          50 20 19.6
          60 0.65 29.9 24 23.5
          5 (5)* 0.4 2.2 2 2 1.00
          (10)* 0.5 4.75 4 3.9 0.98
          (15)* 6 5.9
          (20)* 0.55 6.88 8 7.8
          (25)* 0.6 11.75 10 9.8
          30* 0.65 14.95 12 11.8
          35 14 13.7
          40* 0.7 23.7 16 15.7
          45* 0.7 21.7 18 17.7
          50 20 19.6
          60 0.75 30.75 24 23.5
          6 (5)* 0.45 2.3 2 2 1.00
          (10)* 0.55 4.4 4 3.9 0.98
          (15)* 6 5.9
          20* 0.65 8.5 8 7.8
          25* 10 9.8
          30* 0.7 12.6 12 11.8
          35* 14 13.7
          40* 0.8 23.41 16 15.7
          45 25.57 18 17.7
          50 25.6 20 19.6
          60 24.8 24 23.5
          70 28 27.5
          8 10* 0.65 4.6 4 3.9
          15* 0.75 8.3 6 5.9
          20* 8 7.8
          25* 10 9.8
          30* 0.8 10.4 12 11.8
          35* 14 13.7
          40* 16 15.7
          45 0.85 14.5 18 17.7
          50 0.9 18 20 19.6
          60 1.0 31 24 23.5
          70 30 28 27.5
          80 32 31.4
          10 10* 0.75 4.7 4 3.9 0.98
          15* 0.8 6.2 6 5.9
          20* 8 7.8
          25* 0.9 9.5 10 9.8
          30* 12 11.8
          35* 14 13.7
          40* 1.0 15.5 16 15.7
          45 18 17.7
          50 20 19.6
          60 1.1 23.7 24 23.5
          70 28 27.5
          80 1.2 38.81 32 31.4
          12 15 0.9 6.75 6 5.9
          20 1.0 10 8 7.8
          25* 10 9.8
          30 1.1 14.85 12 11.8
          35 14 13.7
          40* 1.2 21.6 16 15.7
          45 18 17.7
          50 20 19.6
          60 1.3 32.5 24 23.5
          70 28 27.5
          80 1.4 46.2 32 31.4
          13 15 0.9 5.4 6 5.9
          20* 1.0 8.25 8 7.8
          25* 10 9.8
          30* 1.1 12.1 12 11.8
          35 14 13.7
          40 16 15.7
          45 1.2 16.8 18 17.7
          50 20 19.6
          60 24 23.5
          70 1.4 35 28 27.5
          80 32 31.4
          16 15 1.1 7.7 6 5.9
          20 8 7.8
          25 1.2 10.8 10 9.8
          30 12 11.8
          35 1.3 14.3 14 13.7
          40 16 15.7
          45 1.4 19.6 18 17.7
          50 20 19.6
          60 24 23.5
          70 1.5 27 28 27.5
          80 32 31.4
          20 20 1.6 10.4 8 23.5 2.94
          25 10 29.4
          30* 1.7 12.8 12 35.3
          35 14 41.2
          40 1.8 15.3 16 47.1
          45 18 53
          50 2 23 20 58.8
          60 24 70.6
          70 2.2 35.2 28 82.4
          80 32 94.1



          允许位移量Fmax：表示弹簧允许压缩的最大长度，超出此压缩量使用弹簧会缩短。
          允许负载Nmax：表示压缩Fmax的负载，单位N。
          弹簧常数N/mm=(Nmax)/(Fmax)。

          经济型仅适用带*号规格。
