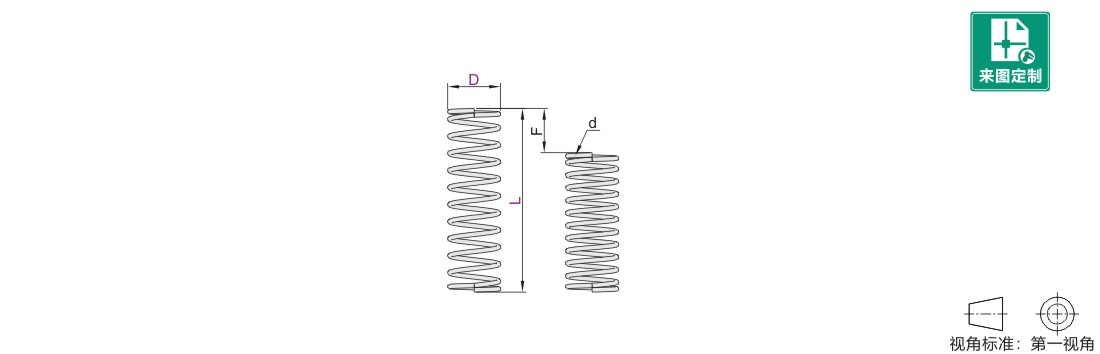

      D

      L

      查看大图

      图片仅供参考，请以已选的规格为准

        耐热型压缩弹簧 外径基准弹簧 允许位移量L×40~50%

        条件筛选：

        性价比 标准型
        类型 长度固定型
        材质 NCF750
        产地 国产
        基准孔 外径基准型
        最大压缩量 L*40~50%
        使用温度 500度以下
        种类筛选 耐热型压缩弹簧

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 类型 材质 允许位移量 弹簧常数公差 使用温度
          YUS 耐热型 NCF750 L×40~50% ±10% 可在高温500℃以下使用


          D尺寸公差

          代码 公差
          10以下 0
          -0.5
          12以上 0
          -0.8


          L尺寸公差

          代码 公差
          50以下 ±1.5
          55以上 ±2.5


          注意事项
          1.压紧长度为参考值，制作时会有少许差异。
          2.使用温度为0~500°℃，具有一定的耐腐蚀功能
          3.使用次数：100万次（非保证值，产品设计优先保证压缩量与弹簧系数，部分型号寿命理论值达不到百万次，对寿命有强制要求的请联系工程评估）。
          4.带（ ）的L规格两端未进行磨削加工
          5.Fmax（容许压缩量）为常温（40°C）下测量值。
          此系列产品因结构升级改进，产品尺寸略有变动，新旧款交替期间，出货时可能有不同款产品，均不影响使用。
          此系列为外径基准型弹簧，以保证外径公差进行生产，外径为负公差，适合配孔使用，内径仅做参考（按负公差）， 选型时请注意。



          参数图


          选型表

          型号
          		 L
          		 线径d
          		 压紧长度
          		 有效圈数
          		 Fmax
          		 允许负载
          Nmax
          		 弹簧常数
          N/mm
          代码 D
          YUS 6 (10) 0.6 5.58 6.3 4.35 5.39 1.24
          (20) 10.2 14 9.63 0.56
          8 (10) 0.8 6 4.5 3.84 8.83 2.3
          (20) 10.8 10.5 9.01 0.98
          10 (15) 1 8.8 5.8 6.12 13.7 2.24
          (30) 16 13 13.84 0.99
          (45) 23 20 21.08 0.65
          12 15 1.2 8.4 5 6.32 19.6 3.10
          30 15.6 11 13.90 1.41
          16 20 1.6 11.2 5 8.53 35.3 4.14
          40 20.8 11 18.78 1.88
          60 30.4 17 28.93 1.22
          20 25 2 14 5 10.79 55.9 5.18
          50 26 11 23.79 2.35
