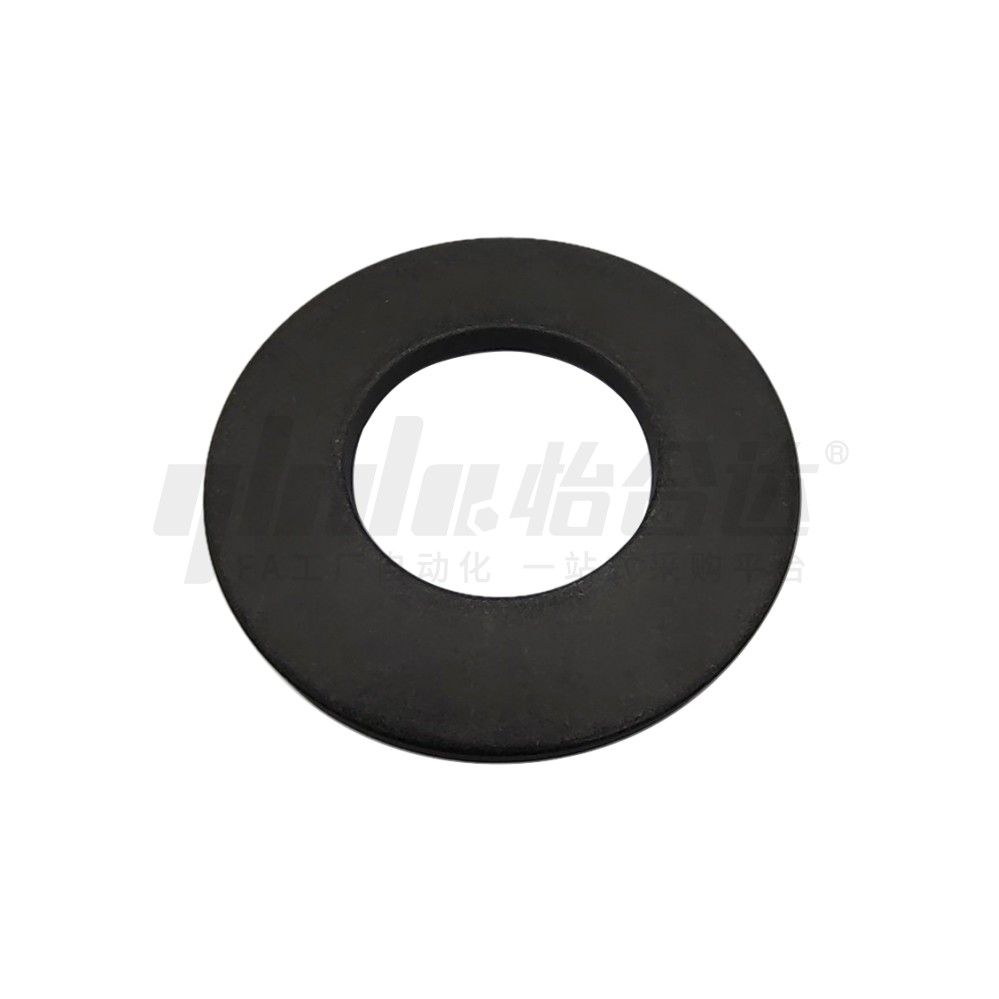

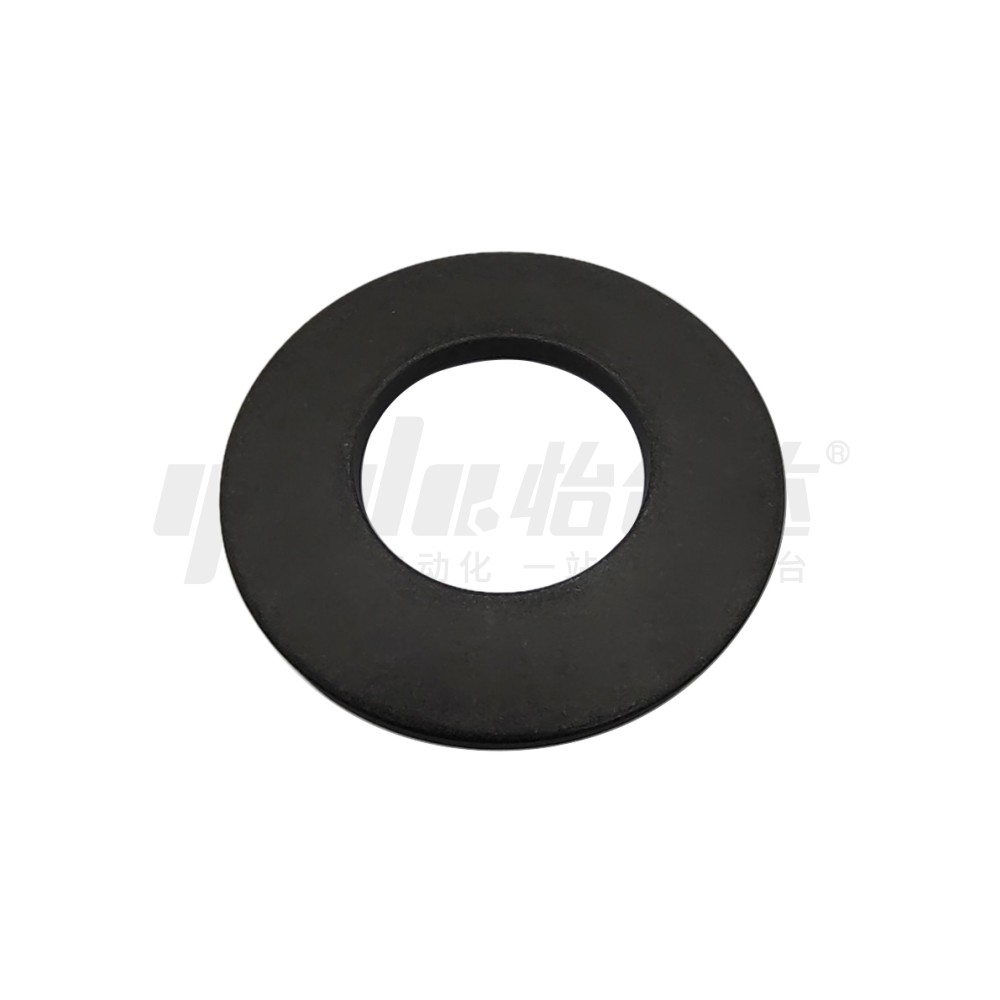

MUBEA碟形弹簧进口型

条件筛选：

性价比进口型

材质 51CrV4

表面处理锌磷化涂油

产地德国

最大压缩量 h*75%

种类筛选 MUBEA碟形弹簧

产品型号：

请先点击左侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

计算选型

SKU信息

3D模型

3D图库

技术图档

全部型号

3D预览

材质图

参数图

材质图

代码	类型		材质	表面处理	最大压缩量
J-FEN03	碟形弹簧	进口型	51CrV4	锌磷化涂油	h×75%

厚度 t	荷重容许差（75%位移量时）
<1.25	-7.5%~+25%
1.25~3	-7.5%~+15%
>3~6	-5.0%~+10%
>6~15	±5%

荷重为参考值，非保证值，不作为判定依据。

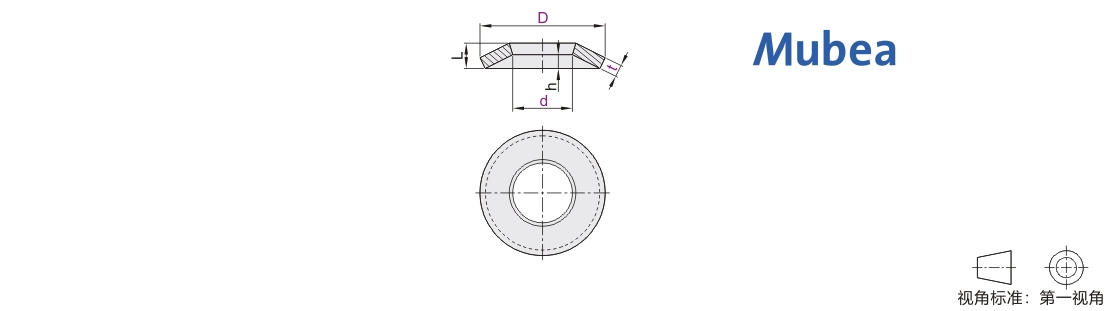

参数图

选型表

型号					厚度 t	全位移 (h)	总高度 L		压缩量 (F=h×75%) 时荷重		型号					厚度 t	全位移 (h)	总高度 L		压缩量 (F=h×75%) 时荷重
代码	D		d		厚度 t	全位移 (h)	总高度 L		压缩量 (F=h×75%) 时荷重		代码	D		d		厚度 t	全位移 (h)	总高度 L		压缩量 (F=h×75%) 时荷重
J-FEN03	8	0 -0.15	3.2	+0.15 0	0.3	0.25	0.55	+0.1 -0.05	104.3		J-FEN03	40	0 -0.25	14.3	+0.25 0	1.25	1.4	2.65	+0.15 -0.08	1780
					0.4	0.2	0.6		185.5							1.5	1.3	2.8		2668
					0.5	0.2	0.7		357.4							2	1.05	3.05		4769
			4.2		0.3	0.25	0.55		117.9					16.3		1.5	1.3	2.8		2749
			4.2		0.4	0.2	0.6		209.5					16.3		1.75	1.35	3.1		4435
	10		3.2		0.3	0.35	0.65		98.3					18.3		2	1.15	3.15		5656
					0.4	0.3	0.7		179.1					20.4		1.5	1.15	2.65		2621
					0.5	0.35	0.85		404							2	1.1	3.1		5701
			4.2		0.4	0.3	0.7		189.1							2.25	0.9	3.15	+0.2 -0.1	6500
			4.2		0.6	0.25	0.85		502.3							2.5	0.95	3.45	+0.2 -0.1	9390
			5.2		0.4	0.3	0.7		209.3			45		22.4		1.25	1.6	2.85	+0.15 -0.08	1891
			5.2		0.5	0.25	0.75		325.3							1.75	1.3	3.05	+0.15 -0.08	3646
	12	0 -0.18	4.2	+0.18 0	0.4	0.4	0.8		178.3							2.5	1	3.5	+0.2 -0.1	7716
					0.5		0.9		331.4			48		16.3		1.5	1.5	3	+0.15 -0.08	2195
					0.6		1		556.8			50		18.4		1.25	1.6	2.85		1375
			5.2		0.6	0.35	0.95		506.1							2	1.65	3.65		5114
			6.2		0.5		0.85		326.4							2.5	1.65	4.15	+0.2 -0.1	9643
					0.6		0.95		551.7							3	1.2	4.2	+0.2 -0.1	11630
	12.5				0.35	0.45	0.8		151.2					20.4		2	1.5	3.5	+0.15 -0.08	4687
	12.5				0.5	0.35	0.85		293.4					22.4		2.5	1.4	3.9	+0.2 -0.1	8510
	14		7.2		0.5	0.4	0.9		279.2					25.4		1.25	1.6	2.85	+0.15 -0.08	1550
	14		7.2		0.8	0.3	1.1		796.8							1.5	1.6	3.1		2512
	15		5.2		0.4	0.55	0.95		175.5							2	1.4	3.4		4762
					0.5	0.5	1		278.2							2.5	1.4	3.9	+0.2 -0.1	9063
					0.7	0.55	1.25		796.5							3	1.1	4.1	+0.2 -0.1	11976
			6.2		0.5	0.5	1		289.4			56	0 -0.30	28.5	+0.30 0	1.5	1.95	3.45	+0.15 -0.08	2622
			6.2		0.7	0.4	1.1		577.5							2.5	1.7	4.2	+0.2 -0.1	8978
			8.2		0.7		1.1		665.6							3	1.3	4.3	+0.2 -0.1	11388
					0.8		1.2		982.3			60		20.5		2	2.2	4.2	+0.15 -0.08	5026
	16				0.4	0.5	0.9		154.3							2.5		4.7	+0.2 -0.1	9255
					0.6	0.45	1.05		410							3		5.2		15465
					0.9	0.35	1.25		1013					25.5		2.5	1.9	4.4		8175
	18		6.2		0.5	0.6	1.1		245.4					25.5		3	1.65	4.65		11784
					0.6	0.6	1.2		400.3					30.5		2.5	2	4.5		9432
					0.8	0.7	1.5		1072							2.75	2	4.75		12356
			8.2		1	0.5	1.5		1497							3	1.7	4.7		13226
			9.2		0.45	0.6	1.05		213.7							3.5	1.5	5	+0.3 -0.15	18153
					0.7	0.5	1.2		566.4			63		31		1.8	2.35	4.15	+0.15 -0.08	4238
					1	0.4	1.4		1254							2.5	1.75	4.25	+0.2 -0.1	7189
	20	0 -0.21	8.2	+0.21 0	0.5	0.65	1.15	+0.1 -0.05	230.8							3	1.7	4.7	+0.2 -0.1	11772
					0.6	0.7	1.3		412							3.5	1.4	4.9	+0.3 -0.15	15025
					0.7	0.65	1.35		568.5			70		24.5		3	2.3	5.3	+0.2 -0.1	12007
					0.8	0.6	1.4		751					24.5		3.5	2.5	6	+0.3 -0.15	20495
					0.9		1.5		1051					25.5		2	2.5	4.5	+0.15 -0.08	4437
					1		1.6		1424					30.5		2.5	2.4	4.9	+0.2 -0.1	8031
			10.2		0.4	0.5	0.9		98.5					30.5		3	2.1	5.1	+0.2 -0.1	11426
					0.5	0.65	1.15		254.1				0 -0.30	35.5	+0.30 0	3	2.1	5.1	+0.2 -0.1	12287
					0.8	0.55	1.35		748.2							3.5	1.8	5.3	+0.3 -0.15	16177
					0.9		1.45		1050							4	1.8	5.8		23923
					1		1.55		1425					40.5		4	1.7	5.7		24889
					1.1	0.45	1.55		1521					40.5		5	1.4	6.4		39410
	22.5		11.2		0.6	0.8	1.4		425.4			71		36		2	2.6	4.6	+0.15 -0.08	5144
					0.8	0.65	1.45		707.4							2.5	2	4.5	+0.2 -0.1	6725
					1.25	0.5	1.75	+0.15 -0.08	1929							4	1.6	5.6	+0.3 -0.15	20535
	23		8.2		0.8	0.75	1.55	+0.1 -0.05	718.5			80		30.5		2.5	2.8	5.3	+0.2 -0.1	7211
			8.2		0.9	0.8	1.7		1078					31		3	2.5	5.5	+0.2 -0.1	10352
			10.2		0.9	0.75	1.65		1058					31		4	2.1	6.1	+0.3 -0.15	19394
			10.2		1	0.7	1.7		1315					35.5		4	2.2	6.2	+0.3 -0.15	21280
			12.2		1	0.6	1.6		1217					36		3	2.7	5.7	+0.2 -0.1	11919
					1.25		1.85	+0.15 -0.08	2331					41		2.25	2.95	5.2		6613
					1.5		2.1	+0.15 -0.08	3986							3	2.3	5.3		10518
	25				0.7	0.9	1.6	+0.1 -0.05	599.6							4	2.2	6.2	+0.3 -0.15	22874
					0.9	0.7	1.6	+0.1 -0.05	862.3	5						1.7	6.7	33559	+0.3 -0.15
					1.5	0.55	2.05	+0.15 -0.08	2926	90		46		2.5		3.2	5.7	+0.2 -0.1	7684
28	10.2		0.8		0.95	1.75	+0.1 -0.05	661.5	3.5		2.5			6		+0.3 -0.15	14161
	10.2		1.5		0.7	2.2	+0.15 -0.08	2723	5		2			7			31354
	12.2		1		0.95	1.95	+0.1 -0.05	1268	100	0 -0.35	41	+0.35 0	4	3.2	7.2		20251
			1.25		0.85	2.1	+0.15 -0.08	2083			41		5	2.75	7.75		32361
			1.5		0.75	2.25	+0.15 -0.08	3077			51		2.7	3.5	6.2	+0.2 -0.1	8609
	14.2		0.8		1	1.8	+0.1 -0.05	801.4					3.5	2.8	6.3	+0.3 -0.15	13070
			1		0.8	1.8	+0.1 -0.05	1107					4	3	7		20674
			1.25		0.85	2.1	+0.15 -0.08	2240					5	2.8	7.8		36339
			1.5		0.65	2.15		2841					6	2.2	8.2		48022
31.5	0 -0.25	16.3	+0.25 0	1.25	0.9	2.15		1913					7	2.2	9.2	±0.3	75840
				1.5	0.9	2.4		3230	112		57		3	3.9	6.9	+0.2 -0.1	10489
				1.75	0.7	2.45		3871					4	3.2	7.2	+0.3 -0.15	17752
				2	0.75	2.75		6173					6	2.5	8.5		43707
34	0 -0.25	12.3	+0.25 0	1.25	1.2	2.45	+0.15 -0.08	1110	125	0 -0.40	51	+0.40 0	4	4.5	8.5		19817
		12.3		1.5	1.2	2.7		3363			61		8	2.9	10.9	±0.3	93577
		14.3		1.25	1.15	2.4		1993			64		3.5	4.5	8	+0.3 -0.15	15416
		14.3		1.5	1.05	2.55		2990					5	3.5	8.5	+0.3 -0.15	29908
		16.3		1.5	1.05	2.55		3155					7	3	10	±0.3	67216
		16.3		2	0.85	2.85		5783					8	2.6	10.6		85926
35.5		18.3		1.25	1	2.25		1699			71		8	2.9	10.9		103964
35.5		18.3		2	0.8	2.8		5187			71		10	1.8	11.8		124124
/											140		72	5	4	9	+0.3 -0.15	27920
											140		72	8	3.2	11.2	±0.3	85251
											150		71		4.05	12.05		91060
													81		4	12		97319
													81	10	3.4	13.4		158300
											160		82	10	3.5	13.5		138331
											160		82	11	3.5	14.5		183518
											180		92	10	4	14		125417
