        带挂板拉伸弹簧 L尺寸固定型 外径基准型 标准型

        条件筛选：

        性价比 标准型
        类型 长度固定型
        形状筛选 拉伸弹簧
        种类筛选 带挂板拉伸弹簧

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库

        技术图档

        全部型号

        3D预览

        产品简介

        材质图

        参数图

        材质图
        代码
        		 类型
        		 弹簧
        		 挂板
        材质 表面处理 材质 表面处理
        YLWSH 外径基准型 L尺寸固定型 SWP-A 发黑 SPCC 发黑
        YLUSH SUS304 — SUS304 —



        YLWSH、YLUSH使用的拉伸弹簧与YLWS、YLUS产品不同。

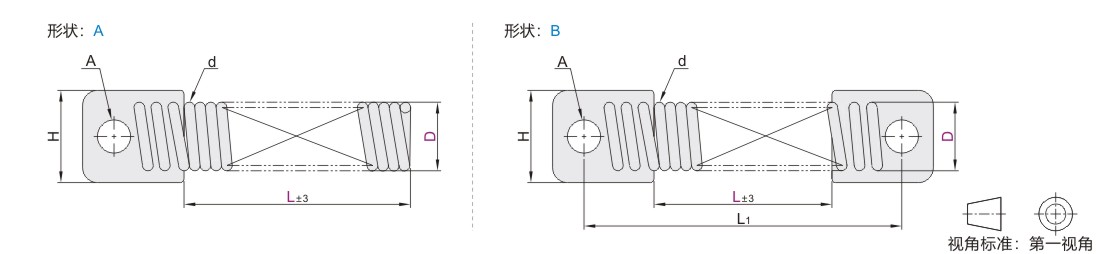

        参数图


        选型表

        型号
        		 形状
        		 d
        		 L1
        		 A
        		 H
        		 初始张力(N)
        		 弹簧常数(N/mm)
        		 最大
        位移量
        代码 D L YLWSH YLUSH YLWSH YLUSH
        YLWSH
        YLUSH        		 5 500 A(一端挂板型)
        B(两端挂板型)        		 0.6 536 5 10 1.01 1.32 0.02 0.02 70%
        6 0.8 2.28 2.96 0.05 0.04
        8 1.0 538 6 15 3.04 4.26 0.06 0.05
        10 1.2 4.31 6.03 0.07 0.06
        12 1.6 545 7 18 8.72 12.21 0.19 0.15 60%
        14 1.8 20 10.60 14.84 0.21 0.17
        16 2.0 551 9 22 12.60 17.64 0.24 0.19
        18 2.3 25 18.70 26.18 0.34 0.28
