      产品选型

      规格

      图片仅供参考，请以已选的规格为准

        孔用格莱圈 聚四氟乙烯+青铜 丁腈橡胶

        条件筛选：

        用途 孔用双向密封
        材质 聚四氟乙烯+青铜
        种类筛选 孔用格莱圈

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库

        技术图档

        全部型号

        3D预览

        产品简介

        产品问答

        材质图

        参数图

        材质图
        代码 材质 颜色
        		 用途
        		 工况条件
        		 使用介质
        耐磨环 O型圈 压力 速度 频率 使用温度范围
        XTG01 聚四氟乙烯
        +青铜        		 丁腈橡胶 棕色 孔用往复运
        动双向密封        		 ≤60MPa ≤15m/s ≤5Hz -30~110℃ 矿物基液压油、阻燃液、
        生物可降解液压油、水

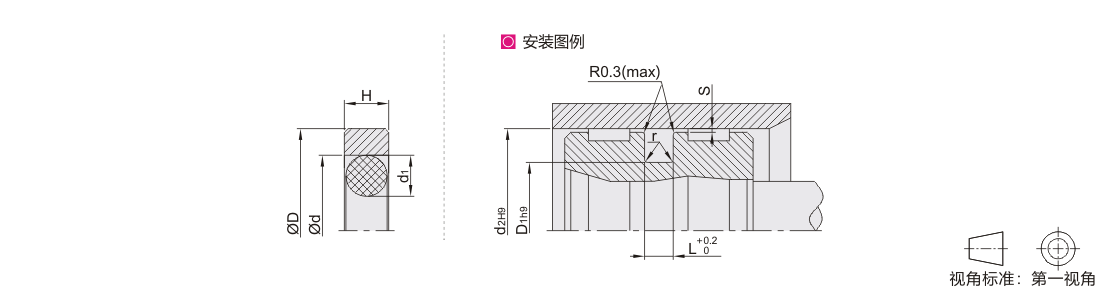

        参数图


        选型表

        型号 产品尺寸 安装尺寸
        代码 规格 D d d1
        O型圈        		 H d2
        轴径        		 D1
        沟槽
        底径        		 L
        槽宽        		 r
        (max)        		 S径向间隙(max)
        <10MPa <20MPa <40MPa
        XTG01 01 30.3 26.84 2.62 2.95 30 22.5 3.2 0.6 0.4 0.25 0.15
        02 32.3 28.84 32 24.5
        03 35.3 31.84 35 27.5
        04 36.3 32.84 36 28.5
        05 38.3 34.84 38 30.5
        06 40.3 34.78 3.53 3.95 40 29 4.2 1 0.2
        07 42.3 36.78 42 31
        08 45.3 39.78 45 34
        09 48.3 42.78 48 37
        10 50.3 44.78 50 39
        11 51.2 45.68 50.8 39.8
        12 52.4 46.88 52 41
        13 53.4 47.88 53 42
        14 55.4 49.88 55 44
        15 57.4 51.88 57 46
        16 58.4 52.88 58 47
        17 60.4 54.88 60 49
        18 62.4 56.88 62 51
        19 63.4 57.88 63 52
        20 65.4 59.88 65 54
        21 68.4 62.88 68 57
        22 70.4 64.88 70 59
        23 75.4 69.88 75 64
        24 80.4 73.22 5.33 6 80 64.5 6.3 1.3 0.5 0.3 0.2
        25 82.9 75.72 82.5 67
        26 85.4 78.22 85 69.5
        27 90.4 83.22 90 74.5
        28 95.4 88.22 95 79.5
        29 100.4 93.22 100 84.5
        30 102 94.82 101.6 86.1
        31 105.4 98.22 105 89.5
        32 108.4 101.22 5.33 6 108 92.5 6.3 1.3 0.5 0.3 0.2
        33 110.4 103.22 110 94.5
        34 115.4 108.22 115 99.5
        35 120.4 113.22 120 104.5
        36 125.5 118.32 125 109.5
        37 127.5 120.32 127 111.5
        38 130.5 123.32 130 114.5
        39 135.5 125.5 7 7.8 135 114 8.1 1.8 0.6 0.35 0.25
        40 140.5 130.5 140 119
        41 145.5 135.5 145 124
        42 150.5 140.5 150 129
        43 155.5 145.5 155 134
        44 160.5 150.5 160 139
        45 165.5 155.5 165 144
        46 170.5 160.5 170 149
        47 175.5 165.5 175 154
        48 180.5 170.5 180 159
        49 190.8 180.8 190 169
        50 200.8 190.8 200 179
        51 205.8 195.8 205 184
        52 210.8 200.8 210 189
        53 215.8 205.8 215 194
        54 220.8 210.8 220 199
        55 230.8 220.8 230 209
        56 240.8 230.8 240 219
        57 250.8 240.8 250 229
        58 254.8 244.8 254 233
        59 260.8 250.8 260 239
        60 265.8 255.8 265 244
        61 268.8 258.8 268 247
        62 270.8 260.8 270 249
