        磁力齿轮 烧结型 直交型 螺钉固定型 螺钉夹紧型

        条件筛选：

        类型 烧结型
        主体材质 钕烧结体
        表面处理 镀镍
        支架材质 AL6061
        传动方向 直交型
        种类筛选 磁力齿轮

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理
            支架 磁环 支架 磁环
            VNZ01 螺钉固定型 AL6061 钕烧结体 阳极氧化 镀镍
            VNZ06 螺钉夹紧型



            特点
            磁力轮是通过磁场原理实现无接触的动力传动，有不产生静电、无粉尘、噪音小、
               无磨损、寿命长、不需维修更换等特点，在诸多工况中完美的替代了齿轮传动;
            被广泛应用于LCD、PDP生产线、清洗线、半导体设备、精密检测设备等对传
                动有较高要求的行业;
            磁力轮从大型机器到真空机器、电子产品、化学、医药、食品等广阔的领域;
               有着广泛的应用。

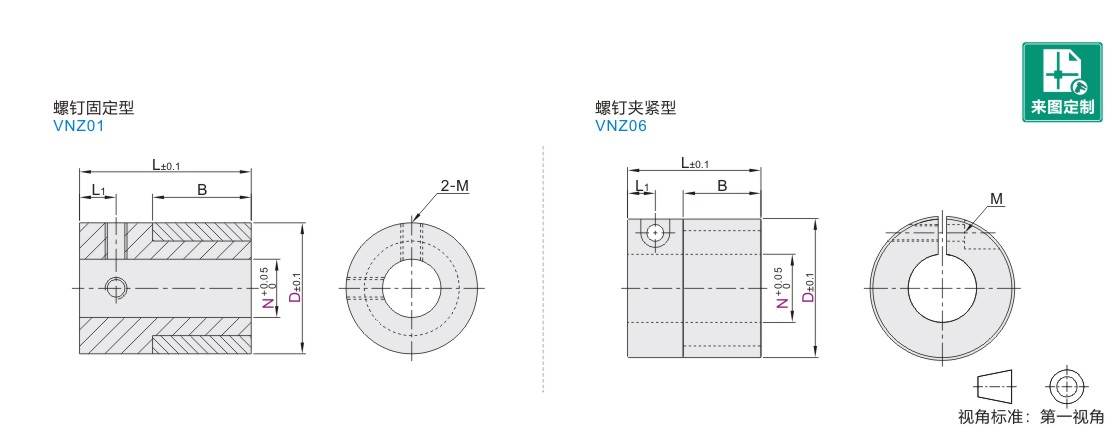

            参数图



            选型表

            型号 P
            磁极数            		 N L B L1 M 传动扭矩(N·m)
            间隙1mm时
            代码 D
            (螺钉固定型)
            VNZ01            		 21 8 8  10  12 21 15 2.5 4 0.12
            25 10 22 3.5 0.15
            26 8 21 14 0.2
            30 10     10  12  15 25 18 5 0.28
            32 10 30 20 5 0.32
            35 8           12  15  20 32 21.5 5.25 0.55
            39                 15  20 35.8 26.6 4.6 0.8
            12 0.58
            40 16                 15  20  25 34 24 5 0.59
            42 12 30 21 4.5 0.85
            45 10                 15  20 35 25 5 1.2
            52                       20  25  30 1.5
            (螺钉夹紧型)
            VNZ06            		 21 8 8  10  12 25 15 5 2.5 0.12
            25 10 22 3.5 3 0.15
            26 8 24 14 5 0.2
            30 10     10  12  15 27.5 18 4.75 4 0.28
            32 10 30 20 5 0.32
            35 8           12  15  20 32 21.5 5.25 0.55
            39                 15  20 37 26.6 5.2 0.8
            12 0.58
            40 16                 15  20  25 34 24 5 0.59
            42 12 30 21 4.5 0.85
            45 10                 15  20 35 25 5 1.2
            52                       20  25  30 37 5 1.5



            直交型与平行型不能组合。 耐高温80度，可定制150度。
