        磁力齿轮 粘结型 直交型 螺钉夹紧型 螺钉固定型

        条件筛选：

        类型 粘结型
        主体材质 钕铁硼
        表面处理 电泳
        传动方向 直交型
        种类筛选 磁力齿轮

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            案例动画

            产品问答

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理 耐热温度
            支架 磁环 支架 磁环
            VNZ11 粘结型 直交型 螺钉夹紧型 POM 钕铁硼 — 电泳 0~80°C
            VNZ12 螺钉固定型 AL6061 阳极氧化



            特点
            磁力轮是通过磁场原理实现无接触的动力传动，有不产生静电、无粉尘、噪音小、
                无磨损、寿命长、不需维修更换等特点，在诸多工况中完美的替代了齿轮传动;
            被广泛应用于LCD、PDP生产线、清洗线、半导体设备、精密检测设备等对传
                动有较高要求的行业;
            磁力轮从大型机器到真空机器、电子产品、化学、医药、食品等广阔的领域;
                有着广泛的应用。

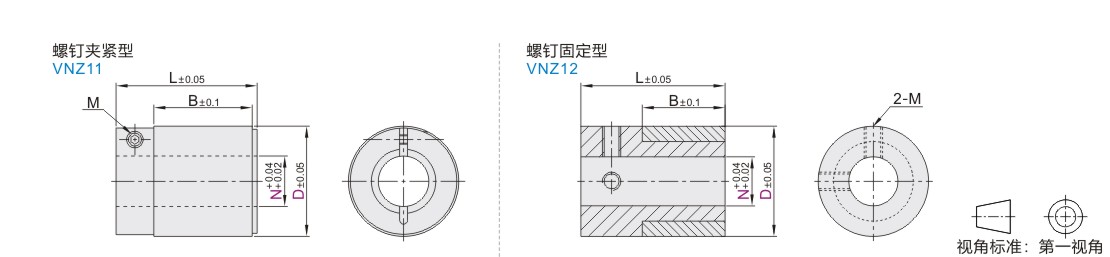

            参数图



            选型表

            型号 P
            磁极数            		 N B L M 传动扭矩(N·m)
            代码 D 间隙1mm时
            (螺钉夹紧型)
            VNZ11            		 21 6 10 15 26.5 M2 0.11
            8 0.07
            26 10  12  15 14 26 M2.5 0.12
            32 10        15  20 20 32.5 M3 0.2
            35             15  20 21.5 33 0.27
            42 12             15  20  25 21 32.5 0.3
            (螺钉固定型）
            VNZ12            		 16 8 6  8 8 13 M3 0.04
            21 6     8  10  12 15 21 M4
            (M5)            		 0.11
            8 0.07
            26         10  12  15 14 0.12
            28 22 28 0.15
            30               12  15  16 18 25 0.18
            32         10        15      20 20 28 0.2
            35                     15      20 21.5 29 M5 0.27
            42 12 21 0.3



            VNZ12-D30-P8-N15为带（ ）M尺寸。
