        磁力齿轮    烧结型   锥传动型  螺钉固定型

        条件筛选：

        类型 烧结型
        主体材质 钕铁硼
        表面处理 镀镍
        传动方向 锥传动型
        轴固定形式 螺钉固定型
        种类筛选 磁力齿轮

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理 耐热温度
            支架 磁环 支架 磁环
            VNZ21 烧结型 锥传动型 螺钉固定型 AL6061 钕铁硼 阳极氧化 镀镍 0~80℃
            VNZ22 SUS304 —



            特点
            磁力轮是通过利用磁极间的相互作用力，实现非
                接触式的动力传递，磁力传动轮能够在非接触状
                态下进行动力传递，从而避免了传统机械传动中
                的摩擦和磨损问题，磁力轮传动不产生静电、无
                粉尘、噪音小、高可靠性、高寿命等优点；
            磁力传动轮还具有扭力极限功，当产生非正常负
                荷时，两个磁齿轮会各自转动，实现转矩极限功
                能，从而避免了机械过载和损坏的问题。这种特
                性使得磁力传动轮在重载、冲击载荷等恶劣工况
                下具有更好的适应性和可靠性：
            可实现完全密封。主动轮和从动轮可以分别放置
                在两个独立的空间，主动轮大气环境，从动轮工作
                环境（真空、充满情性气体、高压或有腐蚀性介质的
                腔体）完全隔离开，实现零泄漏（如有以上特殊环境
                需对接说明）。



            键槽尺寸(GB/T 1095-2003)

            N/n b b公差 t t公差
            15  5  ±0.015 2.3  +0.1
            0
            18  6  2.8
            20
            25  8  ±0.018 3.3  +0.2
            0
            30
            35  10

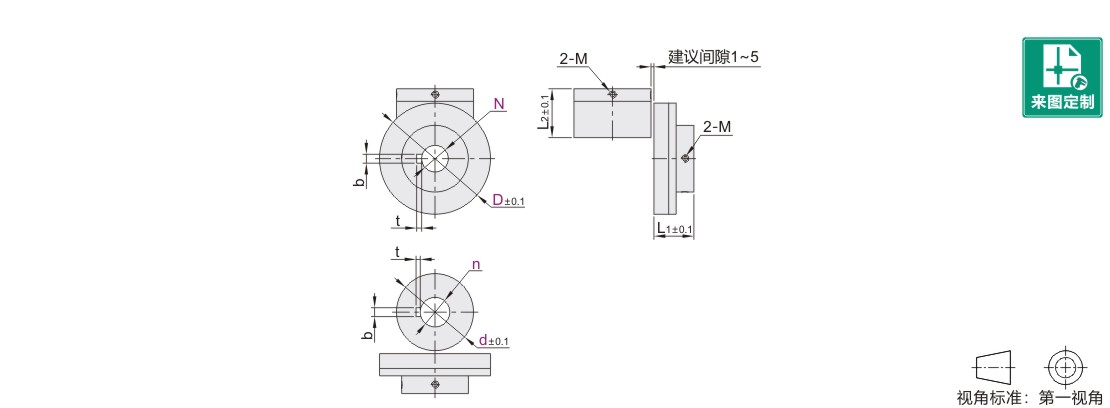

            参数图



            选型表

            型号
            		 N d n L1 L2 M 传动比 传动扭矩(N·m)
            间隙1mm时
            代码 D
            (AL6061)
            VNZ21
            (SUS304)
            VNZ22            		 65 18  20  25 45 15  20  25 24 30 M4 1:1 3.9
            75 52 15  20  25  30 27 33 5.6
            80                30 60   18 45 35 5
            100 7
            120                    35 100                       35 37 54 M6 10
