        医疗 磁力齿轮 烧结型 直交型 螺钉固定型/ 螺钉夹紧型

        品牌名称：

        怡合达

        条件筛选：

        类型 烧结型
        主体材质 钕烧结体
        表面处理 镀镍
        支架材质 AL6061
        传动方向 直交型
        种类筛选 磁力齿轮

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理
            支架 磁环 支架 磁环
            Y-TDC01 螺钉固定型 AL6061 钕烧结体 阳极氧化 镀镍
            Y-TDC06 螺钉夹紧型

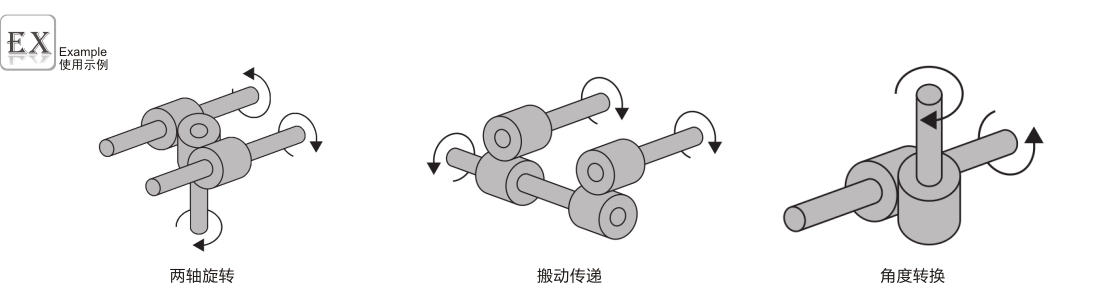

            特点
            磁力轮是通过磁场原理实现无接触的动力传动，有防静电、无粉尘、噪音小、
                无磨损、寿命长、不需维修更换等特点，在诸多工况中完美的替代了齿轮传动；
            被广泛应用于LCD、PDP生产线、清洗线、半导体设备、精密检测设备等对传
                动有较高要求的行业；
            磁力轮从大型机器到真空机器、电子产品、化学、医药、食品等广阔的领域，
                有着广泛的应用。

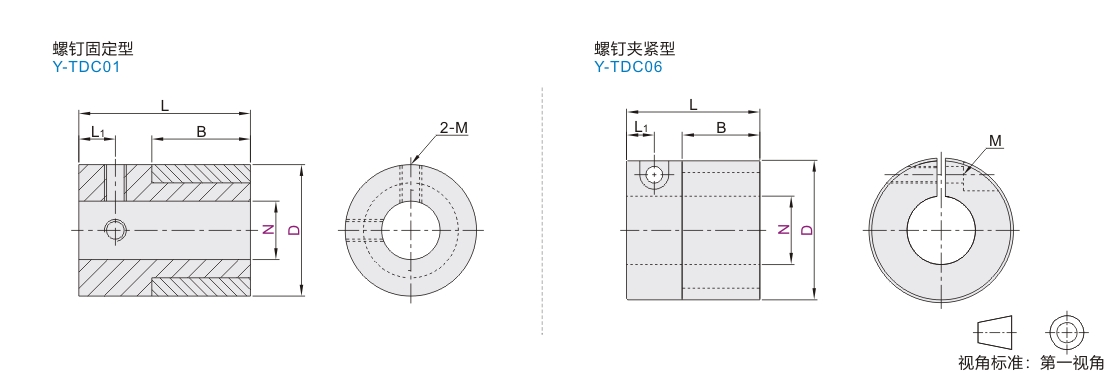

            参数图



            选型表

            型号 P
            磁极数            		 N L B L1 M 扭矩(kgf.cm)
            代码 D

            螺钉固定型

            Y-TDC01

            		 21 8 8  10  12 21 15 2.5 4 1.2
            26 14 3.5 2
            30 10     10  12  15 25 18 5 2.8
            32 10 30 20 5 3.2
            35 8            12  15  20 32 21.5 5.25 3.6
            39                   15  20 35.8 26.6 4.6 6.4
            12 5.8
            45 10 35 25 5 12

            螺钉夹紧型

            Y-TDC06

            		 21 8 8  10  12 25 15 4.5 3 1.2
            26 24 14 2
            30 10     10  12  15 27.5 18 4 2.8
            32 10 30 20 5 3.2
            35 8            12  15  20 32 21.5 4.75 4 5.5
            39                   15  20 37 26.6 4.7 8
            12 5.8
            45 10 35 25 4.5 12



            直交型与平行型不能组合。
