        包覆磁力齿轮 烧结型 直交型 螺钉固定型 PVC

        品牌名称：

        怡合达

        条件筛选：

        类型 烧结型
        主体材质 钕烧结体
        表面处理 无
        传动方向 直交型
        轴固定形式 螺钉固定型
        种类筛选 包覆磁力齿轮

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码 类型 材质 耐热温度
            支架 磁环
            VNZ41 烧结型 直交型 螺钉固定型 PVC 钕烧结体 0~70°C
            VNZ42 C-PVC 0~110°C



             特点：
             外包2mm PVC/C-PVC包覆层；
            磁力轮是通过利用磁极间的相互作用力，实现非接触式的动力传递，磁力传动轮能够在非接触状态下进行动
                力传递，从而避免了传统机械传动中的摩擦和磨损问题，磁力轮传动不产生静电、无粉尘、噪音小、高可靠
                性、高寿命等优点；
            磁力传动轮还具有扭力极限功，当产生非正常负荷时，两个磁齿轮会各自转动，实现转矩极限功能，从而避
                免了机械过载和损坏的问题。这种特性使得磁力传动轮在重载、冲击载荷等恶劣工况下具有更好的适应性和
                可靠性；
            可实现完全密封。主动轮和从动轮可以分别放置在两个独立的空间，主动轮大气环境，从动轮工作环境（真
                空、充满情性气体、高压或有腐蚀性介质的腔体）完全隔离开，实现零泄漏（如有以上特殊环境需对接说明）；
            该产品可适用于禁铜镍锌工况下使用。

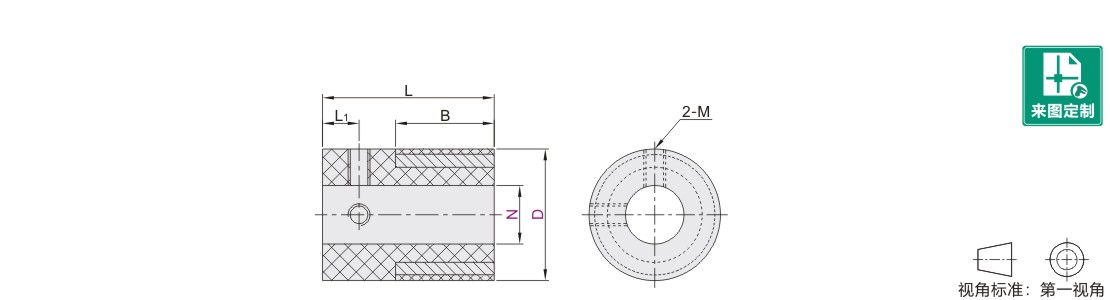

            参数图



            选型表

            型号
            		 P
            磁极数
            		 N
            		 L B L1 M 传动扭矩(N·m)
            间隙0.5mm时
            代码 D
            VNZ41
            VNZ42            		 29 8 8  10 24 14 3.5 M4 0.11
            33 10     10      15 28 18 M5 0.18
            38 8         12  15  20 35 21.5 5.25 0.32
            42               15  20 39 26.6 4.6 0.48
