        磁力齿轮 烧结型 平行传动型 螺钉固定型

        品牌名称：

        怡合达

        条件筛选：

        类型 烧结型
        主体材质 钕烧结体
        表面处理 镀镍
        支架材质 AL6061
        传动方向 平行传动型
        轴固定形式 螺钉固定型
        种类筛选 磁力齿轮

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理
            支架 磁环 支架 磁环
            VNZ05 螺钉固定型 AL6061 钕烧结体 阳极氧化 镀镍



            特点
            磁力轮是通过利用磁极间的相互作用力，实现非接触式的动力传递，磁力传动轮能够在非接触
               状态下进行动力传递，从而避免了传统机械传动中的摩擦和磨损问题，使磁力传动轮具有不产生静电、
               无粉尘、噪音小及更高的可靠性和更长的使用寿命；
            广泛应用于LCD、PDP、PCB、生产线、清洗线、半导体设备、精密检测设备等对传动有较高
               要求的行业
            此外，磁力传动轮还具有扭力极限功能。当产生非正常负荷时，两个磁齿轮会各自转动，实现
               转矩极限功能，从而避免了机械过载和损坏的问题。这种特性使得磁力传动轮在重载、冲击载
               荷等恶劣工况下具有更好的适应性和可靠性。

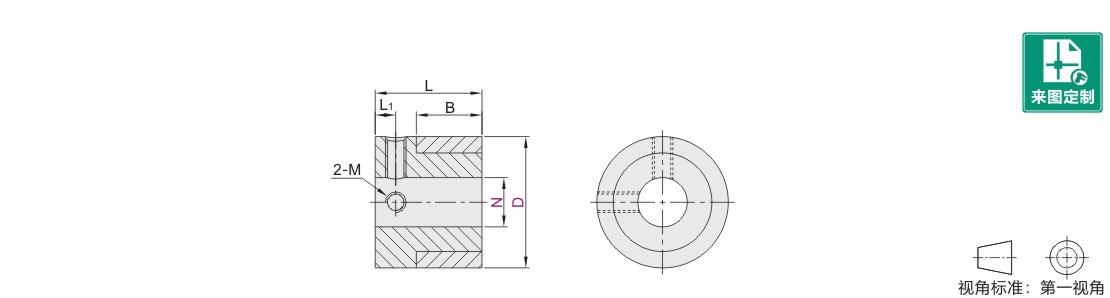

            参数图



            选型表

            型号 P
            磁极数            		 N L B L1 M 传动扭力(N·m)
            间隙1mm时
            代码 D
            VNZ05 16 12 6  8 13 8 2.5 3 0.05
            21 8     8  10  12 21 15 3 4 0.2
            22 18     8  10  12 18 12 0.13
            24 12         10  12 19 3.5 0.4
            26 12     8  10  12  15 21 14 0.45
            18 0.21
            28 12         10  12  15 25 0.32
            30 10     8  10  12  15 18 0.39
            32 10         10  12  15 30 20 4 0.8
            35 12         10  12  15  20 32 21.5 5.25 5 1.1
            18 0.7
            39 16         10        15  20 35.8 26.5 5 1.5
            45 10         10        15  20 34 25 4 2.2



            平行型与直交型不能组合。
