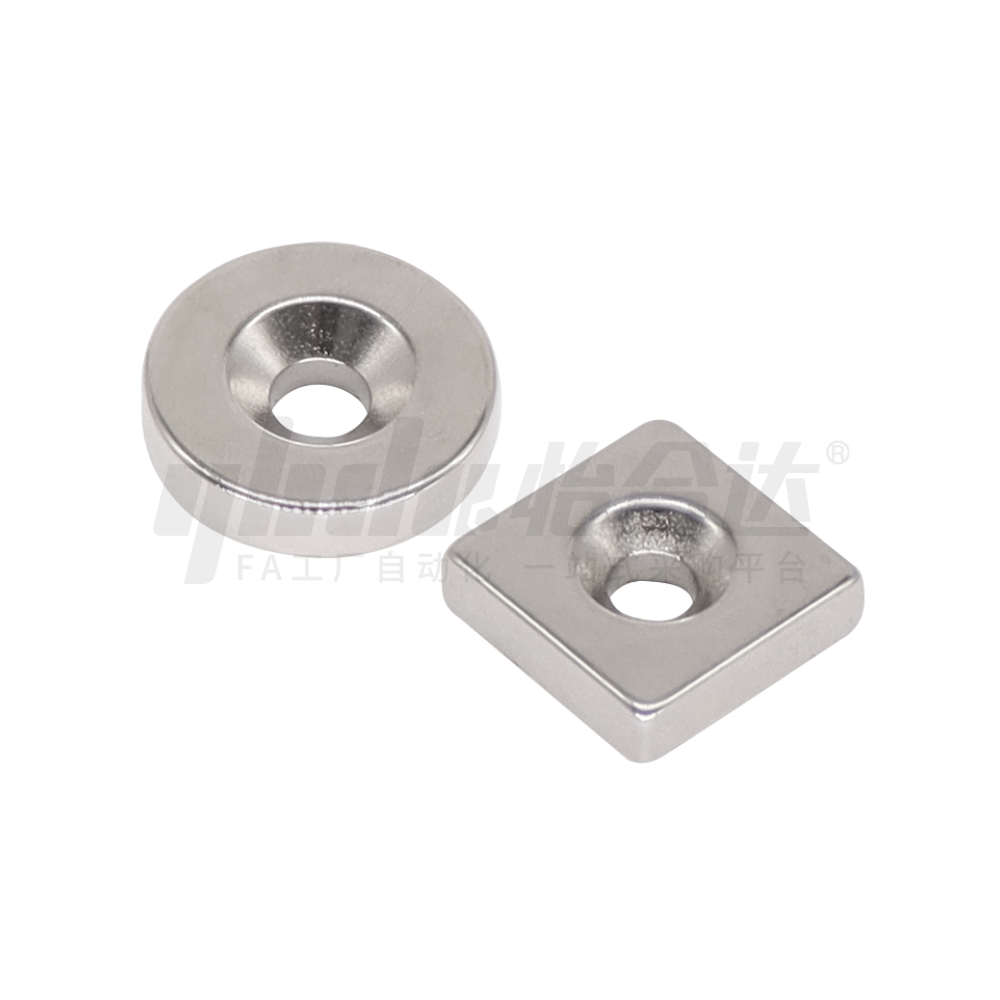

磁铁 螺栓固定型 圆型 方型 钕磁铁 耐热磁铁 锥沉孔型
品牌名称：
怡合达
条件筛选：
产品名称 磁铁
固定座材质 无
磁力方向 轴向
磁力类型 标准型
种类筛选 磁铁
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
案例动画
产品问答
材质图
参数图
材质图
| 代码 | 类型 | 磁力 方向 |
材质 | 耐热 温度 |
颜色 | 磁极 | 附件 | ||||
| 镀镍 | 环氧树脂涂层 | 镀镍 | 环氧树脂涂层 | 表面 | 反面 | ||||||
| BLS65● | BLS15 | 螺栓 固定型 |
圆型 | 轴向 | 钕磁铁 | 80℃ | 银白色 | 黑色 | S | N | 不锈钢 内六角 沉头螺钉 1个 |
| BLS66● | BLS16 | N | S | ||||||||
| BLS67● | BLS17 | 耐热 钕磁铁 |
150℃ | N | S | ||||||
| BLS68● | BLS18 | S | N | ||||||||
| BLS70● | BLS25 | 方型 | 钕磁铁 | 80℃ | S | N | |||||
| BLS71● | BLS26 | N | S | ||||||||
| BLS72● | BLS27 | 耐热 钕磁铁 |
150℃ | N | S | ||||||
| BLS73● | BLS28 | S | N | ||||||||
特点：BLS15/16/17/18/25/26/27/28可适用于禁铜、镍、锌工况下使用。

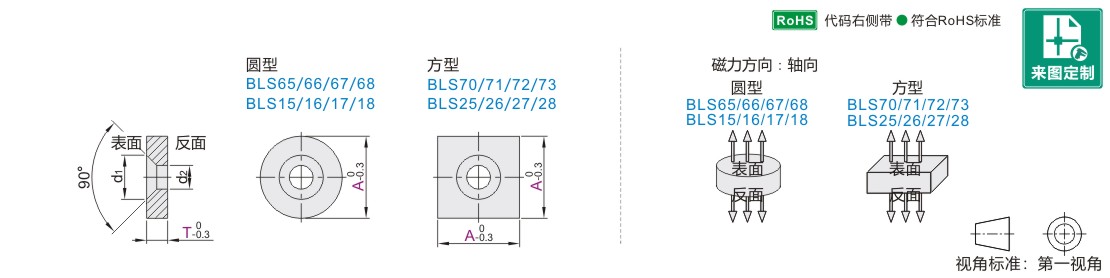

参数图
圆型
| 型号 | T | d1 | d2 | 附件 | 紧固扭矩 (N·m) |
吸引力N(kgf) | 表面磁通密度高斯(G) | ||||
| 代码 | A | BLS65/66/15/16 | BLS67/68/17/18 | BLS65/66/15/16 | BLS67/68/17/18 | ||||||
| 镀镍 BLS65 BLS66 BLS67 BLS68 环氧树脂涂层 BLS15 BLS16 BLS17 BLS18 |
8 | 2 | 5.8 | +0.2 0 |
3 | M2.5-L6 | 0.2 | 7.8（0.8） | 7.8（0.8） | 1900～2500 | 2000～2500 |
| 3 | 10.8（1.1） | 10.8（1.1） | 2300～2800 | 2400～2800 | |||||||
| 4* | 12.5（1.27) | — | 2500～3000 | — | |||||||
| 10 | 3 | 6.5 | +0.3 0 |
3.5 | M3-L8 | 0.6 | 14.7（1.5） | 14.7（1.5） | 3400～4000 | 3500～4000 | |
| 4 | 18.6（1.9） | 18.6（1.9） | 3900～4200 | 4000～4200 | |||||||
| 5* | 21.5（2.19) | — | 4000～4400 | — | |||||||
| 12 | 3 | 6.5 | +0.3 0 |
3.5 | M3-L8 | 0.6 | 18.6（1.9） | 18.6（1.9） | 3500～4000 | 3600～4000 | |
| 4* | 21.0（2.14) | — | 3800～4200 | — | |||||||
| 4.5 | 23.5（2.4） | 23.5（2.4） | 4000～4300 | 4100～4300 | |||||||
| 6* | M3-L10 | 30.4（3.1) | — | 4200～4700 | — | ||||||
| 15 | 3 | 9 | +0.3 0 |
4.8 | M4-L10 | 1.4 | 23.5（2.4） | 23.5（2.4） | 3400～3700 | 3200～3500 | |
| 4* | 31.3（3.19) | — | 3900～4300 | — | |||||||
| 5 | 41.1（4.2） | 41.1（4.2） | 4100～4500 | 4200～4500 | |||||||
| 20 | 4 | 11 | +0.3 0 |
5.8 | M5-L12 | 2.9 | 49.0（5.0） | 49.0（5.0） | 3700～4100 | 3800～4200 | |
| 5.5 | 54.8（5.6） | 54.8（5.6） | 4100～4400 | 4200～4400 | |||||||
| 6* | 58.8（6.0） | — | 4200～4500 | — | |||||||
| 25 | 4 | 13 | +0.3 0 |
7 | M6-L16 | 5 | 58.8（6.0） | 80.0（8.16) | 3600～4100 | 3400～3800 | |
| 5* | 66.6（6.8） | — | 3400～3800 | — | |||||||
| 6 | 78.4（8.0） | 78.4（8.0） | 4000～4400 | 4100～4400 | |||||||
| 30* | 5 | 13 | +0.3 0 |
7 | M6-L16 | 5 | 80.4（8.2） | — | 2600～3000 | — | |
| 6 | 98.0（10.0） | 3000～3300 | |||||||||
带*的规格仅适用BLS65/66/15/16。 紧固扭矩若超出上表值，将导致磁铁开裂。 磁铁为易碎品，该磁铁吸附力较强，在安装时避免直接高处放落安装。 方型
| 型号 | T | d1 | d2 | 附件 | 紧固扭矩 (N·m) |
吸引力N(kgf) | 表面磁通密度高斯(G) | ||||
| 代码 | A | BLS70/71/25/26 | BLS72/73/27/28 | BLS70/71/25/26 | BLS72/73/27/28 | ||||||
| 镀镍 BLS70 BLS71 BLS72 BLS73 环氧树脂涂层 BLS25 BLS26 BLS27 BLS28 |
8 | 2 | 5.8 | +0.2 0 |
3 | M2.5-L6 | 0.2 | 10.8(1.1) | 10.8(1.1) | 2900~3400 | 2900~3200 |
| 3 | 16.6(1.7) | 16.6(1.7) | 3100~3600 | 3200~3600 | |||||||
| 4* | M2.5-L8 | 18.6(1.9) | — | 3600~3900 | — | ||||||
| 10 | 3 | 6.5 | +0.3 0 |
3.5 | M3-L8 | 0.6 | 22.5(2.3) | 22.5(2.3) | 2900~3300 | 3400~3700 | |
| 4 | 24.5(2.5) | 24.5(2.5) | 3700~4000 | 3800~4000 | |||||||
| 5* | M3-L10 | 31.3(3.2) | — | 4000~4300 | — | ||||||
| 12 | 3 | 6.5 | +0.3 0 |
3.5 | M3-L8 | 0.6 | 24.5(2.5) | 24.5(2.5) | 3400~3800 | 3200~3500 | |
| 4.5 | 27.4(2.8) | 27.4(2.8) | 3800~4100 | 3900~4100 | |||||||
| 6* | M3-L10 | 37.2(3.8) | — | 4000~4300 | — | ||||||
| 15 | 3 | 9 | +0.3 0 |
4.8 | M4-L10 | 1.4 | 27.4(2.8) | 39.2(4.0) | 3300~3700 | 3200~3500 | |
| 4* | 43.1(4.4) | — | 3500~3800 | — | |||||||
| 5 | 31.3(3.2) | 54.8(5.6) | 3900~4300 | 4000~4300 | |||||||
| 20 | 4 | 11 | +0.3 0 |
5.8 | M5-L12 | 2.9 | 33.2(3.4) | 47.0(4.8) | 3300~3700 | 2900~3200 | |
| 5.5 | 44.1(4.5) | 78.4(8.0) | 3900~4200 | 4000~4200 | |||||||
| 6* | 81.3(8.3) | — | 3600~4000 | — | |||||||
| 25 | 4 | 13 | +0.3 0 |
7 | M6-L16 | 5 | 58.8(6.0) | 58.8(6.0) | 2800~3200 | 2800~3100 | |
| 5 | 86.2(8.8) | 86.2(8.8) | 3300~3500 | 3300~3500 | |||||||
| 6 | 98.0(10.0) | 98.0(10.0) | 3800~4300 | 3900~4300 | |||||||
| 30* | 5 | 13 | +0.3 0 |
7 | M6-L16 | 5 | 122.5(12.5) | — | 2800~3200 | — | |
| 6 | 129.4(13.2) | 3100~3400 | |||||||||
带*的规格仅适用BLS70/71/25/26。 紧固扭矩若超出上表值，将导致磁铁开裂。 磁铁为易碎品，该磁铁吸附力较强，在安装时避免直接高处放落安装。
-
