常规选型
图纸选型
型号筛选
未生成型号，还有 3 项未选择
代码
参数选型
安装方式
产品选型
D
图片仅供参考，请以已选的规格为准
包覆磁铁 减震型 外螺纹型 内螺纹型 圆型 螺栓型
条件筛选：
类型 圆型
磁铁表面处理 无
耐热温度 80℃
反面磁极 S
固定座材质 SUS304
磁力类型 标准型
磁铁材质 钕磁铁
表面磁极 N
种类筛选 包覆磁铁
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 |
磁铁座 | 磁铁 | 衬层 |
耐热温度 | 表面磁极 | ||||||||||||||||
| 材质 | 材质 | 硬度 | ||||||||||||||||||||
| BMQ51 | 减震型 | 外螺纹型 | SUS304 | 钕磁铁 | 乙醚类聚氨酯 | 肖氏A90 | 80°C | N | ||||||||||||||
| BMQ56 | 肖氏A70 | |||||||||||||||||||||
| BMQ61 | 内螺纹型 | 肖氏A90 | ||||||||||||||||||||

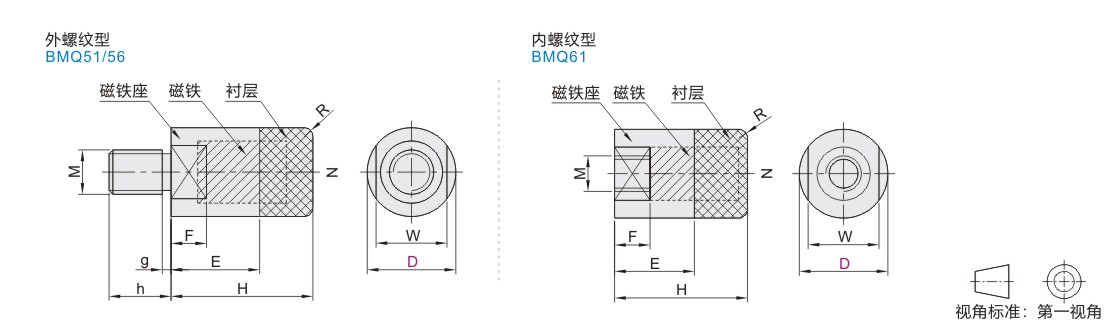

参数图
外螺纹型
| 型号 | M | H | E | F | g | h | W | R | 吸引力 N(kgf) |
表面磁通密度 高斯(G) |
|||||||||||||||||||||||||||||||||||||||
| 代码 | D | ||||||||||||||||||||||||||||||||||||||||||||||||
| BMQ51 BMQ56 |
10 | M5 | 16 | 10 | 4 | 1 | 7 | 8 | 1 | 4.0(0.40) | 3000~3200 | ||||||||||||||||||||||||||||||||||||||
| 12 | M6 | 2 | 10 | 10 | 2 | 6.5(0.66) | 2900~3100 | ||||||||||||||||||||||||||||||||||||||||||
| 16 | M8 | 18 | 11 | 5 | 12 | 14 | 8.0(0.81) | 2700~2900 | |||||||||||||||||||||||||||||||||||||||||
| 20 | M10 | 20 | 13 | 6 | 14 | 17 | 3 | 17.7(1.80) | 2600~2800 | ||||||||||||||||||||||||||||||||||||||||
| 25 | 22 | 15 | 8 | 14 | 22 | 35.0(3.56) | 2900~3100 | ||||||||||||||||||||||||||||||||||||||||||
吸引力、表面磁通密度为参考值。
内螺纹型
| 型号 | M | H | E | F | W | R | 吸引力 N(kgf) |
表面磁通密度 高斯(G) |
|||||||||||||||||||||||||||||||||||||||||
| 代码 | D | ||||||||||||||||||||||||||||||||||||||||||||||||
| BMQ61 | 10 | M4 | 15 | 9 | 4 | 8 | 1 | 4.0(0.40) | 3000~3200 | ||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | 2 | 6.5(0.66) | 2900~3100 | |||||||||||||||||||||||||||||||||||||||||||||
| 16 | M5 | 17 | 10 | 5 | 14 | 8.0(0.81) | 2700~2900 | ||||||||||||||||||||||||||||||||||||||||||
| 20 | 17 | 3 | 17.7(1.80) | 2600~2800 | |||||||||||||||||||||||||||||||||||||||||||||
| 25 | M6 | 18 | 11 | 6 | 22 | 35.0(3.56) | 2900~3100 | ||||||||||||||||||||||||||||||||||||||||||
吸引力、表面磁通密度为参考值。
-
