        氮气弹簧 可控型 反作用力指定型

        条件筛选：

        性价比 标准型
        类型 可控型
        气缸表面处理 黑色烤漆
        反作用力 指定型
        活塞杆材质 S20C
        气缸材质 STKM11A
        活塞杆表面处理 镀硬铬
        种类筛选 氮气弹簧

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          未生成型号，还有 3 项未选择

          重置

          代码

          产品选型

          锁定方式

          规格

          氮气弹簧反作用力(20°)N

          80~900
          /10

          技术图档

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码
          		 类型
          		 材质
          		 表面处理
          		 使用
          气体
          		 使用温度
          气缸筒 活塞杆 前端部 后端部 气缸筒 活塞杆 前端部 后端部
          FHL39 可控型 STKM11A S20C 锌合金 Q235 黑色烤漆 镀硬铬 — 黑色烤漆 N2 -20℃~60℃

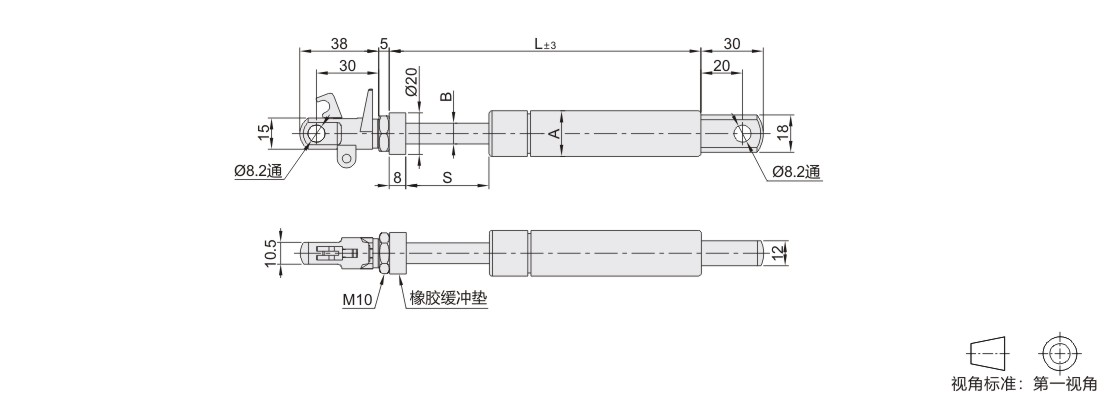

          参数图



          选型表

          型号
          		 规格
          		 氮气弹簧反作用力(20°)N
          		 行程
          S
          		 A
          		 B
          		 Lmax
          		 Lmin
          代码
          		 锁定方式
          		 最小单位10N
          		 E(弹性锁定)
          		 H(刚性锁定)
          		 E(弹性锁定)
          		 H(刚性锁定)
          E(弹性锁定) H(刚性锁定)
          FHL39 E
          (弹性锁定)

          H
          (刚性锁定)          		 22020 80~900 80~600 20 22 10 110 130 90 110
          22030 30 130 160 100 130
          22040 40 150 190 190 150
          22060 60 190 230 130 170
          22080 80 230 270 150 190
          22100 100 270 330 170 230
          22120 120 310 390 190 270
          22160 160 390 470 230 310
          22200 200 470 570 270 370
          22250 250 590 710 340 460
          27020 80~900 20 27 110 130 90 110
          27030 30 130 160 100 130
          27040 40 150 190 190 150
          27060 60 190 230 130 170
          27080 80 230 270 150 190
          27100 100 270 330 170 230
          27120 120 310 390 190 270
          27160 160 390 470 230 310
          27200 200 470 570 270 370
          27250 250 590 710 340 460



          氮气弹簧公差标准
          力值(N) 公差范围
          ≤100 -5/+15
          101~200 -10/+20
          201~400 -15/+30
          401~600 -20/+40
          601~800 -25/+50
          801~1000 -30/+60
          1001~1200 -35/+70
          >1200 -40/+80
