        氮气弹簧 头部安装选择型 反作用力指定型 S35C

        条件筛选：

        性价比 标准型
        类型 头部安装选择型
        气缸表面处理 烤漆(黑色亚光)
        反作用力 指定型
        活塞杆材质 S35C
        气缸材质 STKM11A
        活塞杆表面处理 镀硬铬
        种类筛选 氮气弹簧

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          可选加工（可选）

          未生成型号，还有 3 项未选择

          重置

          代码

          产品选型

          前端形状

          行程

          反作用力N最大长度

          20~400
          /10

          技术图档

          3D预览

          可选加工参数

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码
          		 类型
          		 材质
          		 表面处理
          		 使用
          气体
          		 使用温度
          气缸 活塞杆 前端部 气缸 活塞杆 前端部
          FHL56 反作用力指定型 STKM11A S35C Q235 烤漆
          (黑色亚光)          		 镀硬铬 镀铬 N2 -20℃~80℃



          氮气弹簧公差标准
          力值(N) 公差范围
          ≤100 -5/+15
          101~200 -10/+20
          201~400 -15/+30
          401~600 -20/+40
          601~800 -25/+50
          801~1000 -30/+60
          1001~1200 -35/+70
          >1200 -40/+80

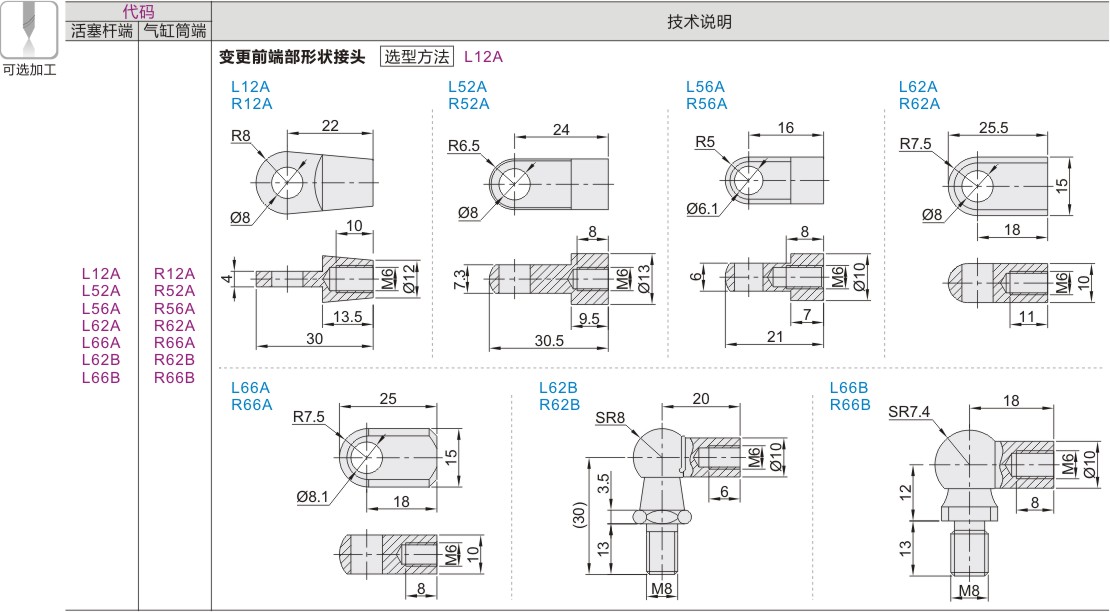

          此接头与可选加工L56A,R56A接头相同。

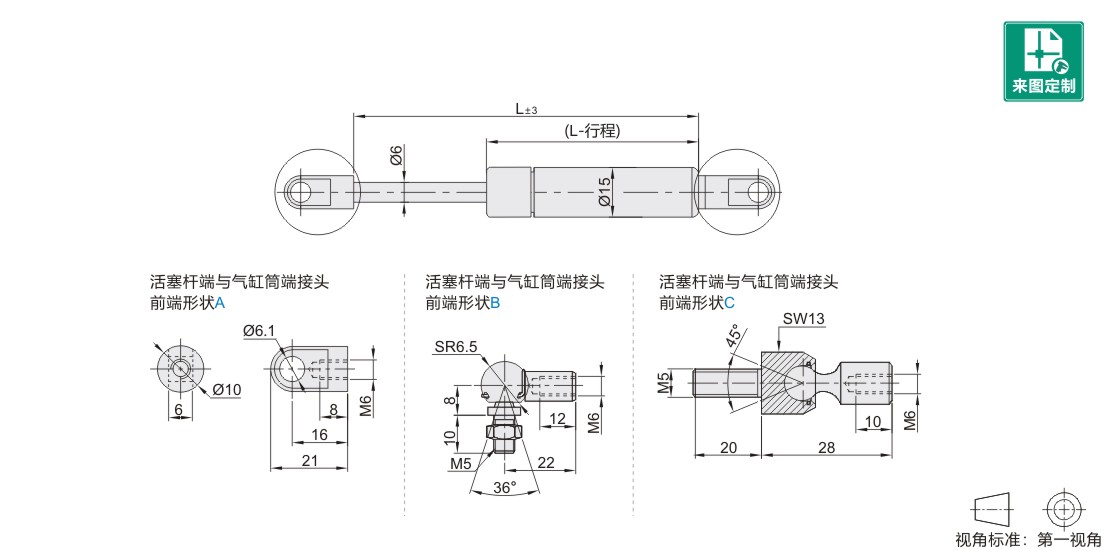

          参数图



          选型表

          型号
          		 氮气弹簧反作用力(20℃)N
          		 Lmax
          		 重量(g)
          (参考)
          最大长度-5mm时 最小长度+5mm时
          代码 前端形状 行程 最小单位10N 氮气反作用力变化率
          FHL56 A

          B

          C          		 40 20~400 126% 106 47
          50 126 53
          60 146 59
          80 186 71
          100 226 82
          120 266 94
          150 128% 326 111
