图片仅供参考，请以已选的规格为准

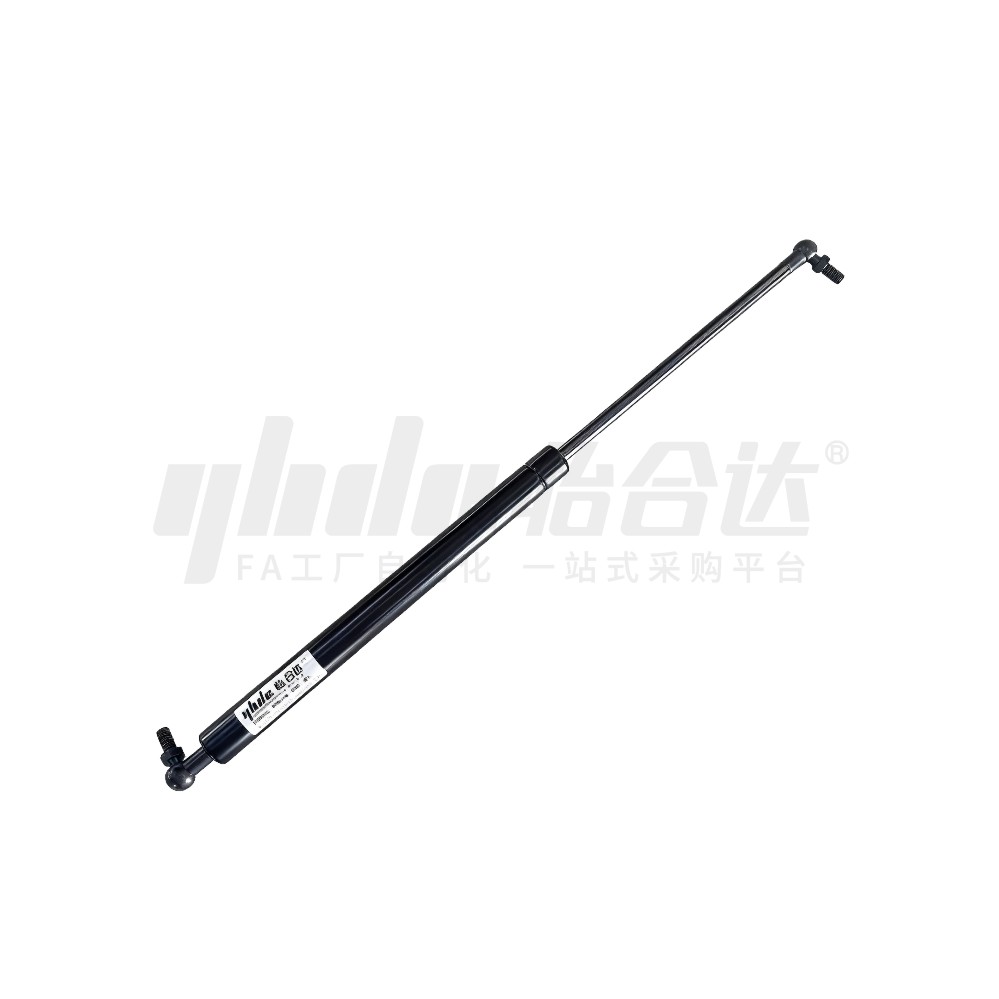

氮气弹簧 活塞杆材质：S45C 头部安装选择型•反作用力指定型
条件筛选：
性价比 标准型
种类筛选 氮气弹簧
类型 头部安装选择型
产地 国产
气缸表面处理 烤漆(黑色亚光)
反作用力 指定型
活塞杆材质 S45C
前端部表面处理 镀黑锌
气缸材质 STKM11A
活塞杆表面处理 黑色渗氮
产品型号：
点击红色字体去完善选型
请先点击左下侧选项进行选型>>
请先点击左侧选项进行选型>>
未税折扣单价： -- --
含税折扣单价： ----
含税总价 (税率13%)： ￥--
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量(PCS)：
起订量：1PCS
, 加量幅度：1PCS
暂无数据
数量折扣
登录后可查看价格、加入购物车、一键购买
立即登录
价格生成中...
登录后可查看价格、加入购物车、一键购买
立即登录
代码FHJ17的技术资料信息曾有所变更，可前往 型号勘误表 查看变更记录
相似商品
同类人气商品
计算选型
常规选型
图纸选型
型号：
型号筛选
可选加工（可选）
未生成型号，还有 4 项未选择
重置
代码
- FHJ17
无数据
产品选型
代码
- FHJ17
无数据
规格
- 22130
- 22200
无数据
前端形状
- B
无数据
弹簧反作用力
80~450
/1
氮气弹簧公差选择
- A
- B
- C
无数据
价格生成中...
技术图档
全部型号
3D预览
技术图档（二）
材质图
参数图
材质图
参数图
材质图
参数图
材质图
| 代码 | 类型 |
材质 |
表面处理 | 使用气体 | 使用温度 | ||||
| 气缸 | 活塞杆 | 前端部 | 气缸 | 活塞杆 | 前端部 | ||||
| FHJ17 | 反作用力 指定型 |
STKM11A | S45C | Q235 | 烤漆 (黑色亚光) |
黑色渗氮 | 镀黑锌 | N₂ | -20℃~60℃ |
| 氮气弹簧公差A |
|
| 力值(N) | 公差范围 |
| ≤100 | -5/+15 |
| 101~200 | -10/+20 |
| 201~400 | -15/+30 |
| 401~450 | -20/+40 |
| 氮气弹簧公差B |
|
| 力值(N) | 公差范围 |
| 80~450 | ±15 |
| 氮气弹簧公差C |
|
| 力值(N) | 公差范围 |
| 80~450 | 0/+30 |

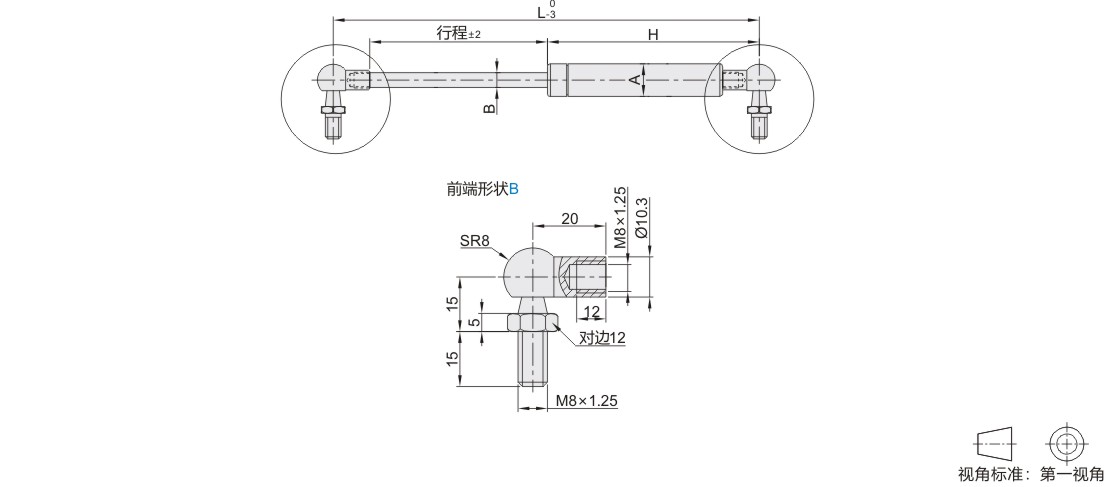

参数图
| 型号 |
前端形状 | 弹簧反作用力(20℃)N | 氮气弹簧 公差选择 |
行程 | A | B | Lmax | Lmin | H | |
| 代码 | 规格 | 最大长度-10mm时 | ||||||||
| 最小单位1N | ||||||||||
| FHJ17 | 22130 | B | 80~450 | A B C |
130 | 22 | 10 | 360 | 230 | 210 |
| 22200 | 200 | 500 | 300 | 280 | ||||||
