        氮气弹簧 功能型 自锁式 反作用力选择型

        条件筛选：

        性价比 标准型
        类型 自锁式
        气缸表面处理 黑色烤漆
        反作用力 选择型
        活塞杆材质 S45C
        气缸材质 STKM11A
        活塞杆表面处理 镀硬铬
        种类筛选 氮气弹簧

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码
          		 类型
          		 材质
          		 表面处理
          		 使用气体
          气缸筒 活塞杆 保护套 接头 气缸筒 活塞杆 保护套 接头
          FHL32 自锁式 STKM11A S45C S20C Q235 黑色烤漆 镀硬铬 黑色烤漆 镀白锌 N2


          产品特点：
              产品自由状态下保护套处于自锁状态，避免因弹簧失效等异常导致门板砸落，按下黄色开关即可打开保险装置，
              正常关闭门板。
          注意事项：
          产品禁止倒装，不可承受径向力，禁止在环境温度高于60℃以上使用;
          安装使用时，同一装置，建议使用一根带自锁套氮气弹簧，本系列A型为带自锁套弹簧，B型为配套对应不带
             自锁套弹簧，如结构需安装多根氮气弹簧，建议两种类型配套使用。



          氮气弹簧公差标准
          力值(N) 公差范围
          ≤100 -5/+15
          101~200 -10/+20
          201~400 -15/+30
          401~600 -20/+40
          601~800 -25/+50
          801~1000 -30/+60
          1001~1200 -35/+70
          >1200 -40/+80

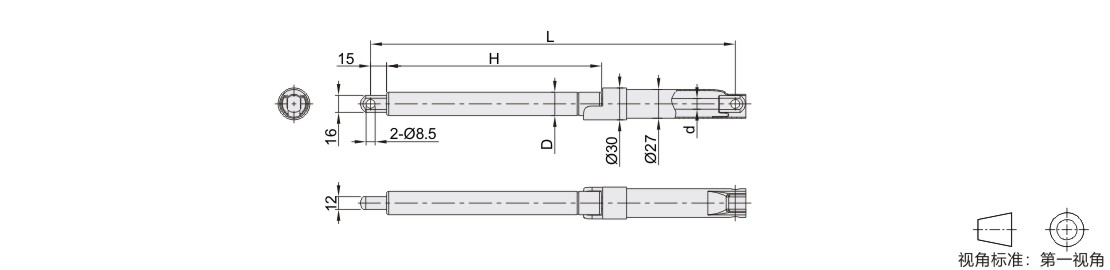

          参数图



          选型表

          型号
          		 氮气弹簧反作用力(20℃)N 自锁套
          		 行程
          		 缸径
          D
          		 杆径
          d
          		 Lmax
          		 H
          代码 规格 最大长度-10mm时
          FHL32 22080 150

          200

          250

          300

          350

          400          		 A(带自锁套）
          B(无自锁套）          		 80 22 10 269 141
          22090 90 289 151
          22100 100 327 170
          22120 120 363 188
          22130 130 387 200
          22150 150 417 215
          22180 180 469 241
          22200 200 517 265
          22250 250 634 326
          22280 280 677 345
          22300 300 742 385
