        氮气弹簧 头部安装选择型 反作用力选择型 S20C

        条件筛选：

        性价比 标准型
        类型 头部安装选择型
        气缸表面处理 烤漆(黑色亚光)
        反作用力 选择型
        活塞杆材质 S20C
        气缸材质 STKM11A
        活塞杆表面处理 镀硬铬
        种类筛选 氮气弹簧

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          可选加工参数

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码
          		 类型
          		 材质
          		 表面处理
          		 使用
          气体
          		 使用温度
          气缸 活塞杆 前端部 气缸 活塞杆 前端部
          FHL52 反作用力选择型 STKM11A S20C Q235 烤漆
          (黑色亚光)          		 镀铬 镀铬 N2 -20℃~80℃



          氮气弹簧公差标准
          力值(N) 公差范围
          ≤100 -5/+15
          101~200 -10/+20
          201~400 -15/+30
          401~600 -20/+40
          601~800 -25/+50
          801~1000 -30/+60
          1001~1200 -35/+70
          >1200 -40/+80



          此接头与可选加工L52A,R52A接头相同。

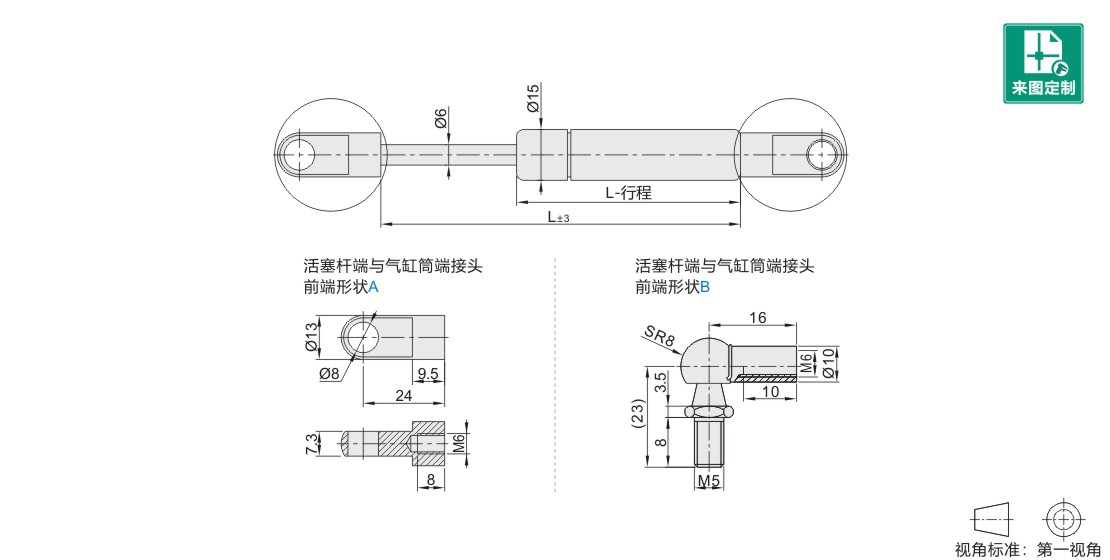

          参数图



          选型表

          型号
          		 氮气弹簧反作用力(20℃)N
          		 Lmax
          		 重量(g)
          (参考)
          最大长度-5mm时 最小长度+5mm时
          代码 前端形状 行程 (N) 氮气反作用变化率
          FHL52 A

          B          		 40 50 126% 115 49
          50 135 55
          60 80 155 61
          80 100 195 73
          100 120 235 84
          120 150 275 96
          150 200 335 113
