查看大图
常规选型
图纸选型
型号筛选
未生成型号，还有 4 项未选择
代码
参数选型
反作用力
产品选型
规格
弹簧反作用力
80~800
/10
图片仅供参考，请以已选的规格为准
氮气弹簧 反作用力固定型/指定型 头部安装U型
条件筛选：
性价比 标准型
类型 头部安装U型
产地 国产
气缸表面处理 烤漆(黑色亚光)
活塞杆材质 S20C
前端部表面处理 镀彩锌
气缸材质 STKM11A
活塞杆表面处理 镀硬铬
种类筛选 氮气弹簧
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
可选加工参数
产品简介
产品问答
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | 使用 气体 |
使用温度 | |||||
| 气缸 | 活塞杆 | 前端部 | 气缸 | 活塞杆 | 前端部 | |||||
| FHJ02 | 反作用力固定型 | 头部安装U型 | STKM11A | S20C | Q235 | 烤漆 (黑色亚光) |
镀硬铬 | 镀蓝白锌 | N₂ | -20℃~60℃ |
| FHJ03 | 反作用力指定型 | 镀彩锌 | ||||||||

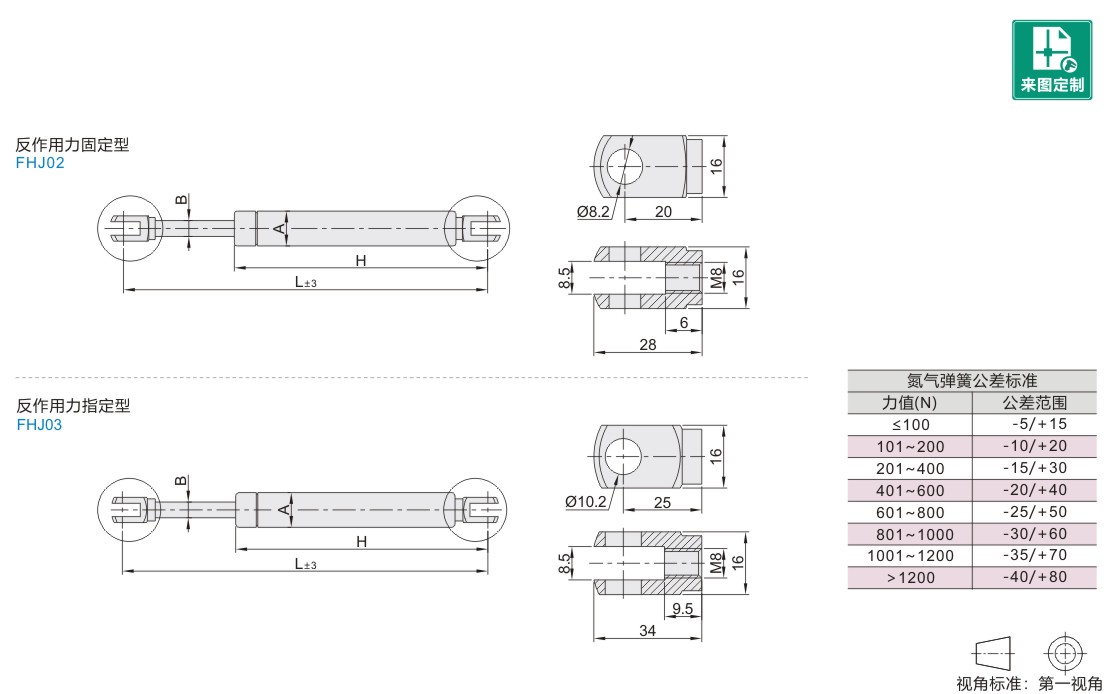

参数图
反作用力固定型
| 型号 |
行程 |
氮气反作用力(20℃) | 最大长度 |
最小长度 |
A |
B |
H |
重量(g) (参考) |
|
| 最大长度-10mm时 | |||||||||
| 代码 | 规格 | (kgf) | Lmax | Lmin | |||||
| FHJ02 | 22050 | 50 | 27 | 230 | 180 | 22 | 10 | 160 | 215 |
| 22080 | 80 | 28 | 314 | 234 | 214 | 270 | |||
| 22090 | 90 | 27 | 344 | 254 | 234 | 280 | |||
| 22100 | 100 | 28 | 370 | 270 | 250 | 305 | |||
| 22120 | 120 | 28 | 424 | 304 | 284 | 320 | |||
| 22130 | 130 | 28 | 454 | 324 | 304 | 330 | |||
| 22150 | 150 | 28 | 510 | 360 | 340 | 400 | |||
| 22180 | 180 | 28 | 594 | 414 | 394 | 420 | |||
| 22200 | 200 | 27 | 650 | 450 | 430 | 480 | |||
| 22250 | 250 | 31 | 734 | 484 | 464 | 540 | |||
| 22300 | 300 | 33 | 834 | 534 | 514 | 600 | |||
反作用力指定型
| 型号 |
弹簧反作用力(20℃)N | 行程 |
最大长度 Lmax |
最小长度 Lmin |
A |
B |
H |
|
| 最小单位10N 最大长度-10mm时 |
||||||||
| 代码 | 规格 | |||||||
| FHJ03 | 22080 | 80~800 | 80 | 314 | 234 | 22 | 10 | 210 |
| 22090 | 90 | 344 | 254 | 229 | ||||
| 22120 | 120 | 424 | 304 | 279 | ||||
| 22130 | 130 | 454 | 324 | 299 | ||||
| 22180 | 180 | 594 | 414 | 388 | ||||
-
