        高负载型氮气弹簧 微小型 反作用力可调节型

        条件筛选：

        性价比 标准型
        类型 微小型
        气缸表面处理 发黑
        反作用力 可调节型
        活塞杆材质 38Cr
        气缸材质 40Cr
        活塞杆表面处理 抛光+渗氮
        种类筛选 高负载型氮气弹簧

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码
          		 类型
          		 材质
          		 表面处理
          		 使用气体
          		 使用温度
          气缸筒 活塞杆 气缸筒 活塞杆
          FHK01 微小型 40Cr 38Cr 发黑 抛光+渗氮 N2 0℃~80℃


          行程≥80时，气缸简材质为S20C。
          活塞杆最大使用速率：1.6m/s。
          使用时，请选择专用的法兰固定。

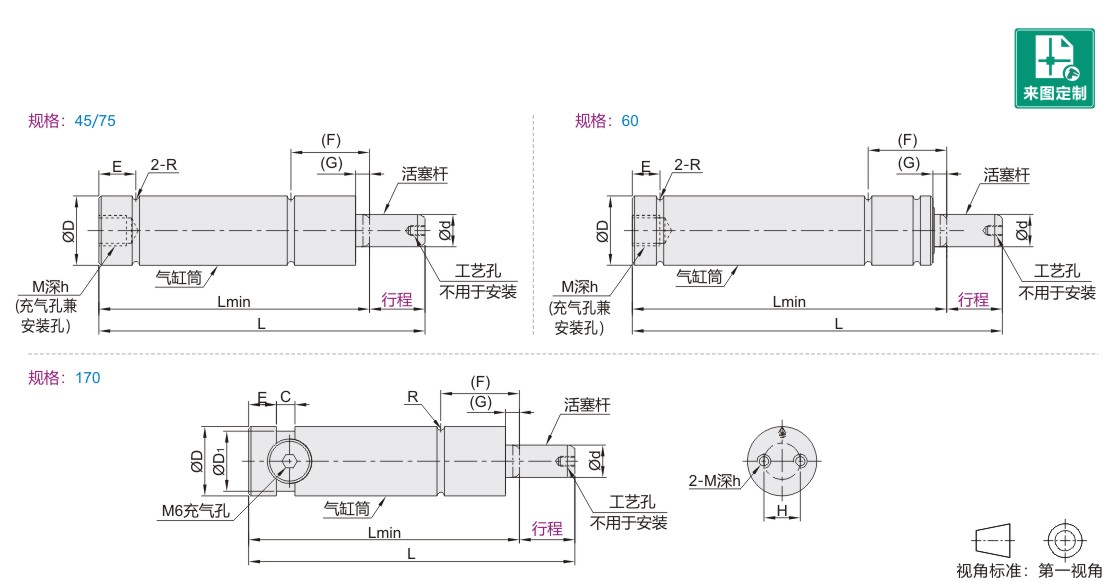

          参数图


          选型表

          型号
          		 行程
          		 在+20℃时
          的弹簧力(N)
          		 L
          		 压缩后
          长度
          Lmin
          		 D
          		 D1
          		 d
          		 C
          		 E
          		 H
          		 R
          		 (F)
          		 (G)
          		 M深h
          代码 规格 初始力 终端力
          FHK01 45 7 450 597 56 49 12 — 6 — 5 — 0.8 17 3 M6深6
          10 634 62 52
          12.7 657 67.4 54.7
          15 670 72 57
          19 689 80 61
          25 707 92 67
          38.1 730 118.2 80.1
          50 742 142 92
          63.5 789 172 108.5
          75 788 195 120
          80 827 205 125
          100 817 245 145
          125 810 295 170
          60 7 600 865 56 49 15 — 7 — 6 — 0.8 17 3 M6深6
          10 895 62 52
          12.7 914 67.4 54.7
          15 927 72 57
          19 943 80 61
          25 961 92 67
          38.1 1032 118.2 80.1
          50 1033 142 92
          63.5 1092 172 109
          75 1082 195 120
          80 1079 205 125
          100 1069 245 145
          125 1062 295 170
          75 7 750 1600 56 49 19 — 8 — 6 — 1 17 1 M6深6
          10 1400 62 52
          12 1330 66 54
          15 1300 72 57
          25 1200 92 67
          38.1 118.2 80.1
          50 142 92
          63.5 172 108.5
          80 205 125
          100 245 145
          125 295 170
          170 10 1700 3060 70 60 32 28 12 3.5 4 18 1 12.5 1 M6深6
          12.7 3070 75.4 62.7
          16 82 66
          25 3080 100 75
          38.1 3090 126.2 88.1
          50 150 100
          63.5 3020 177 113.5
          80 3040 210 130
          100 3050 250 150
          125 3060 300 175


          初始力公差：±7%。
