        高负载型氮气弹簧 杆密封紧凑型 反作用力可调节型

        条件筛选：

        性价比 标准型
        类型 杆密封紧凑型
        气缸表面处理 发黑
        反作用力 可调节型
        活塞杆材质 38Cr
        气缸材质 40Cr
        活塞杆表面处理 抛光+渗氮
        种类筛选 高负载型氮气弹簧

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码
          		 类型
          		 材质
          		 表面处理
          		 使用气体
          		 使用温度
          气缸筒 活塞杆 气缸筒 活塞杆
          FHK08 杆密封紧凑型 40Cr 38Cr 发黑 抛光+渗氮 N2 0℃~80℃


          行程≥75时，气缸筒材质为S20C。
          活塞杆最大使用速率：1.6m/s。
          建议每分钟最多冲程次数为10~100。
          使用时，请选择专用的法兰固定。

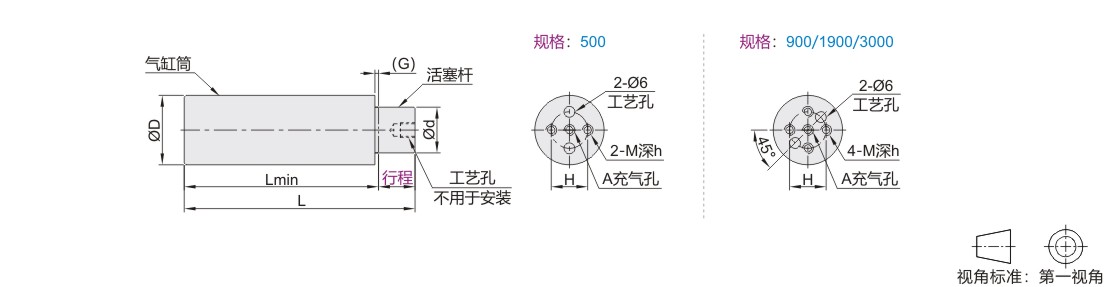

          参数图



          选型表

          型号
          		 行程
          		 在+20℃时的弹簧力(N)
          		 L
          		 压缩后长度
          Lmin
          		 D
          		 d
          		 (G)
          		 H
          		 M深h
          		 A
          代码 规格 初始力 终端力
          FHK08 500 10 4750 7200 75 65 32 20 2 15 M6深8 M6
          15 8000 85 70
          20 8300 95 75
          25 8600 105 80
          32 8700 120 88
          38 8850 135 97
          45 9000 145 100
          50 9250 155 105
          56 9300 170 114
          63 9300 185 122
          80 9350 220 140
          900 10 9030 15000 75 65 38 25 20
          15 17200 85 70
          20 17800 95 75
          25 18400 105 80
          32 18800 120 88
          38 19100 135 97
          45 19500 145 100
          50 19700 155 105
          56 19700 170 114
          63 19800 185 122
          80 19900 220 140
          1900 15 19000 24000 110 95 50 35 3 25 M8深10
          20 25000 120 100
          25 26000 130 105
          32 27000 145 113
          38 28000 155 117
          45 28500 170 125
          50 29000 180 130
          56 30000 195 139
          63 30500 205 142
          80 31500 240 160
          3000 20 31000 42500 120 100 63 45 35
          25 43500 130 105
          32 45500 145 113
          38 47000 155 117
          45 48000 170 125
          50 49000 180 130
          63 51000 205 142
          80 52500 240 160
