标准型高负载型氮气弹簧重载型反作用力可调节型

条件筛选：

性价比标准型

类型重载型

气缸表面处理发黑

反作用力可调节型

活塞杆材质 38Cr

气缸材质 40Cr

活塞杆表面处理抛光+渗氮

种类筛选高负载型氮气弹簧

产品型号：

请先点击左侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

计算选型

SKU信息

3D模型

3D图库

技术图档

全部型号

3D预览

产品简介

产品问答

材质图

参数图

材质图

代码	类型	材质		表面处理		使用气体	使用温度
		气缸筒	活塞杆	气缸筒	活塞杆
FHK10	重载型	40Cr	38Cr	发黑	抛光+渗氮	N2	0℃~80℃

行程≥75时，气缸筒材质为S20C。
活塞杆最大使用速率：1.6m/s。
D≥75时，气缸筒材质为S20C。
使用时，请选择专用的法兰固定。
建议每分钟最多冲程次数为10~100。

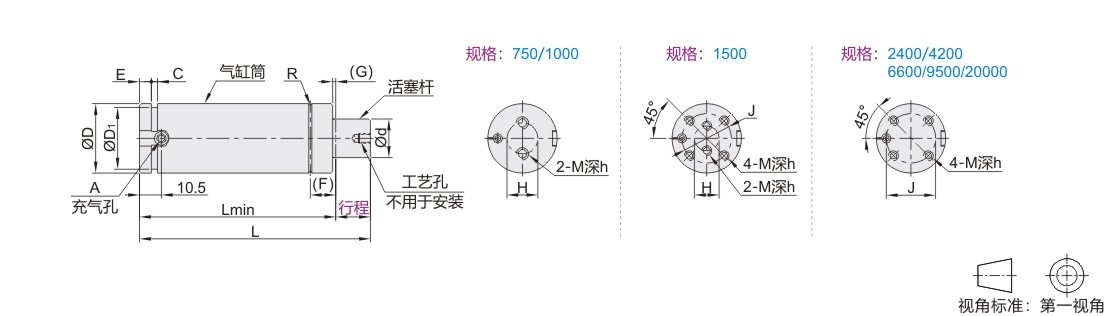

参数图

选型表

型号		行程	在+20℃时的弹簧力(N)		L	压缩后长度 Lmin	D	D1	d	C	E	R	(F)	(G)	H	J	M深h	A
代码	规格	行程	初始力	终端力	L	压缩后长度 Lmin	D	D1	d	C	E	R	(F)	(G)	H	J	M深h	A
FHK10	750	13	7400	12000	111	98	45	40	25	4	4	1	16.5	2	20	—	M8深16	G1/8
		25		12000	135	110
		38		12000	161	123
		50		12000	185	135
		63		12000	211	148
		75		12000	235	160
		80		12000	245	165
		100		12000	285	185
		125		12100	335	210
		150		12100	385	235
		160		12100	405	245
		175		12000	435	260
		200		12100	485	285
	1000	13	9200	11200	121	108	50	45	28	7	8	2	17.5	3	20
		25		12100	145	120
		38		12800	171	133
		50		13200	195	145
		63		13500	221	158
		75		13700	245	170
		80		13800	255	175
		100		14100	295	195
		125		14300	345	220
		150		14500	395	245
		160		14500	415	255
		175		14600	445	270
		200		14700	495	295
		250		14800	595	345
		300		14900	695	395
	1500	13	15000	17700	121	108	63	58	36	7	8	2	19	3	20	40
		25		19100	145	120
		38		20000	171	133
		50		20600	195	145
		63		21100	221	158
		75		21500	245	170
		80		21600	255	175
		100		21700	295	195
		125		22400	345	220
		150		22500	395	245
		160		22600	415	255
		175		22600	445	270
		200		22800	495	295
		250		23000	595	345
		300		23200	695	395
	2400	25	24000	37100	160	135	75	70	45	7	8	2.5	21	3	—
		38		37600	186	148
		50		37900	210	160
		63		38100	237	173
		75		38300	260	185
		80		38300	270	190
		100		38500	310	210
		125		38700	360	235
		150		38800	410	260
		160		38800	430	270
		175		38900	460	285
		200		38900	510	310
		250		39000	610	360
		300		39100	710	410
	4200	25	42000	52100	170	145	95	90	60	7	8	2.5	24	3	—	60
		38		55100	196	158
		50		57200	220	170
		63		59000	246	183
		75		60300	270	195
		80		60800	280	200
		100		62500	320	220
125		64000		370	245
150		65100		420	270
160		65500		440	280
175		66000		470	295
200		66800		520	320
250		67900		620	370
300		68700		720	420
6600	25	66300	79500	190	165	120	115	75	7	8	2.5	25.5	80			M10深16
	38		83900	216	178
	50		87000	240	190
	63		89700	266	203
	75		91800	290	215
	80		92600	300	220
	100		95100	340	240
	125		97600	390	265
	150		99500	440	290
	160		100100	460	300
	175		101000	490	315
	200		102200	540	340
	250		104000	640	390
	300		105300	740	440
9500	25	95000	113200	205	180	150	145	90	8	8	2.5	27.5	100			M10深16
	38		119000	231	193
	50		123300	255	205
	63		127000	281	218
	75		129700	305	230
	80		130800	315	235
	100		134300	355	255
	125		137600	405	280
	150		140200	455	305
	160		141000	475	315
	175		142200	505	330
	200		143800	555	355
	250		146300	655	405
	300		148200	755	455
20000	25	200000	242000	210	185	195	190	130	8	8	3	33.5	120			M12深16
	38		256400	236	198
	50		266800	260	210
	63		276000	286	223
	75		283100	310	235
	80		285700	320	240
	100		294600	360	260
	125		303100	410	285
	150		309700	460	310
	160		312000	480	320
	175		315000	510	335
	200		319000	560	360
	250		325600	660	410
	300		330600	760	460
