高负载型氮气弹簧用法兰 标准型 顶装式安装 对边形 圆形 方形
条件筛选：
性价比 标准型
安装方式 顶装式安装
材质 S45C
表面处理 发黑
种类筛选 高负载氮气弹簧用法兰
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 |
材质 | 表面处理 | |
| FHK50 | 顶装式安装 | 对边形 | S45C | 发黑 |
| FHK51 | 圆形 | |||
| FHK52 | 方形 | |||

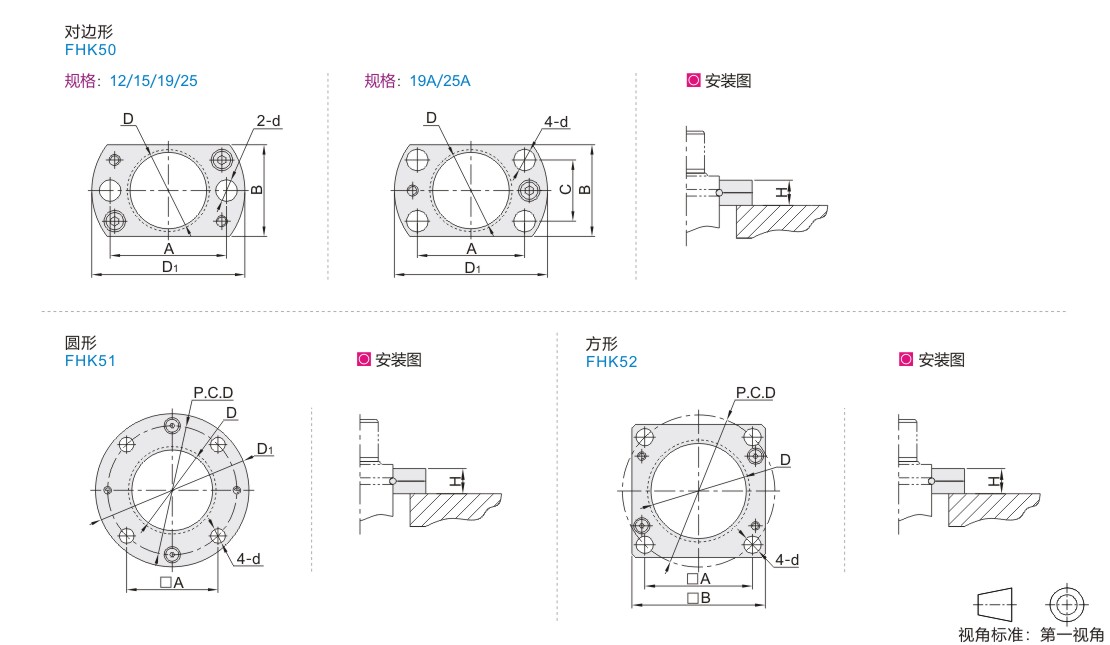

参数图
对边形
| 型号 |
D |
D1 |
B |
A |
d |
C |
H |
适用高负载型氮气弹簧型号 |
|||
| 代码 | 规格 | ||||||||||
| FHK50 | 12 | 12 | 34 | 21 | 24 | 6.6 | — | 9 | FHK01-45 | — | — |
| 15 | 15 | 37 | 24 | 27 | FHK01-60 | ||||||
| 19 | 19 | 45 | 25 | 32 | 7 | FHK01-75 | FHK03-170 | ||||
| 19A | 30 | 12 | |||||||||
| 25 | 25 | 50 | 30 | 38 | — | — | FHK03-320 | FHK04-500 | |||
| 25A | 34 | 18 | |||||||||
圆形
| 型号 |
D |
D1 |
P.C.D |
A |
d |
H |
适用高负载型氮气弹簧型号 |
|||||
| 代码 | 规格 | |||||||||||
| FHK51 | 25 | 25 | 50 | 38 | 26.9 | 7 | 9 | — | — | FHK03-320 | FHK04-500 | — |
| 32 | 31.9 | 60 | 49.5 | 35 | FHK01-170 | FHK03-350 | FHK04-750 | FHK05-350 | ||||
| 38 | 38 | 68 | 56.5 | 40 | — | FHK02-250 | FHK03-500 | FHK04-1000 | FHK05-500 | |||
| 45 | 45.2 | 86 | 70.7 | 50 | 9 | 13 | FHK02-500 | FHK03-750 | — | FHK05-750 | ||
| 50 | 50.2 | 95 | 80 | 56.5 | FHK02-750 | FHK03-1000 | FHK04-1800 | FHK05-1000 | ||||
| 75 | 75.2 | 122 | 104 | 73.5 | 11 | 16 | FHK02-1500 | FHK03-2400 | FHK04-5000 | FHK05-2400 | ||
| 95 | 95.2 | 150 | 130 | 92 | 13.5 | 18 | FHK02-3000 | FHK03-4200 | FHK04-7500 | FHK05-4200 | ||
| 120 | 120.2 | 175 | 155 | 109.5 | 21 | FHK02-5000 | FHK03-6600 | FHK04-11800 | FHK05-6600 | |||
| 150 | 150.2 | 220 | 195 | 138 | 17.5 | 27 | FHK02-7500 | FHK03-9500 | FHK04-18300 | — | ||
方形
| 型号 |
D |
P.C.D |
B |
A |
d |
H |
适用高负载型氮气弹簧型号 |
|||||
| 代码 | 规格 | |||||||||||
| FHK52 | 32 | 31.9 | 49.5 | 45 | 35 | 7 | 9 | FHK01-170 | — | FHK03-350 | FHK04-750 | FHK05-350 |
| 38 | 38 | 56.5 | 52 | 40 | — | FHK02-250 | FHK03-500 | FHK04-1000 | FHK05-500 | |||
| 45 | 45.2 | 70.7 | 64 | 50 | 9 | 13 | FHK02-500 | FHK03-750 | — | FHK05-750 | ||
| 50 | 50.2 | 80 | 70 | 56.5 | FHK02-750 | FHK03-1000 | FHK04-1800 | FHK05-1000 | ||||
| 63 | 63.2 | 90.5 | 80 | 64 | 11 | 16 | — | FHK03-1500 | FHK04-3000 | FHK05-1500 | ||
| 75 | 75.2 | 104 | 90 | 73.5 | FHK02-1500 | FHK03-2400 | FHK04-5000 | FHK05-2400 | ||||
| 95 | 95.2 | 130 | 110 | 92 | 13.5 | 18 | FHK02-3000 | FHK03-4200 | FHK04-7500 | FHK05-4200 | ||
| 120 | 120.2 | 155 | 130 | 109.5 | 21 | FHK02-5000 | FHK03-6600 | FHK04-11800 | FHK05-6600 | |||
| 150 | 150.2 | 195 | 162 | 138 | 17.5 | 27 | FHK02-7500 | FHK03-9500 | FHK04-18300 | — | ||
| 195 | 194.9 | 240.4 | 210 | 170 | FHK02-10000 | — | — | |||||
-
