高负载型氮气弹簧用法兰 标准型 底脚安装 底座安装 主体安装 方形 台阶形
条件筛选：
性价比 标准型
材质 S45C
表面处理 发黑
种类筛选 高负载氮气弹簧用法兰
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 |
材质 | 表面处理 | |
| FHK53 | 底脚安装 | 方形 | S45C | 发黑 |
| FHK54 | 底座安装 | |||
| FHK55 | 主体安装 | 台阶形 | ||

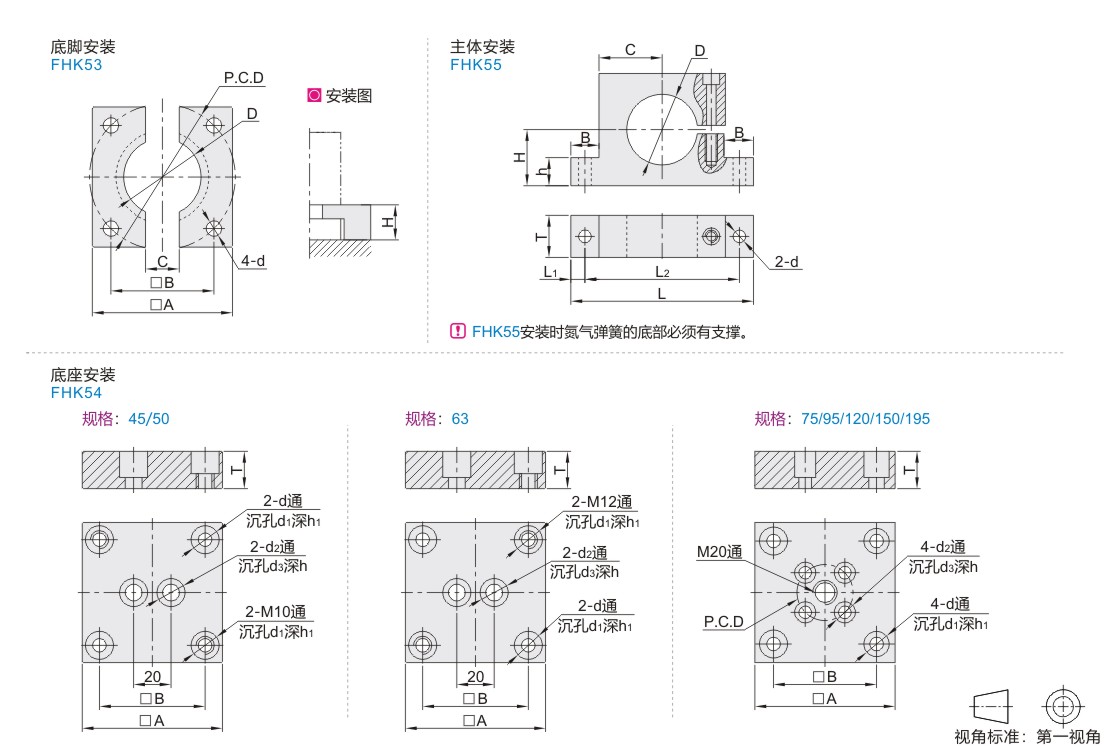

参数图
底脚安装
| 型号 |
D |
A |
B |
P.C.D |
d |
C |
H |
适用高负载型氮气弹簧型号 |
||||
| 代码 | 规格 | |||||||||||
| FHK53 | 32 | 31.9 | 50 | 35 | 49.5 | 7 | 12 | 6.5 | FHK01-170 | — | FHK03-350 | — |
| 38 | 38 | 55 | 40 | 56.6 | — | FHK02-250 | FHK03-500 | |||||
| 45 | 45.2 | 70 | 50 | 70.7 | 9 | 20 | FHK02-500 | FHK03-750 | FHK05-750 | |||
| 50 | 50.2 | 75 | 56.5 | 80 | 24 | 12 | FHK02-750 | FHK03-1000 | FHK05-1000 | |||
| 63 | 63.2 | 100 | 73.5 | 104 | 11 | — | FHK03-1500 | FHK05-1500 | ||||
| 75 | 75.2 | FHK02-1500 | FHK03-2400 | FHK05-2400 | ||||||||
| 95 | 95.2 | 120 | 92 | 130 | 13.5 | FHK02-3000 | FHK03-4200 | FHK05-4200 | ||||
| 120 | 120.2 | 140 | 109.5 | 155 | FHK02-5000 | FHK03-6600 | FHK05-6600 | |||||
| 150 | 150.2 | 190 | 138 | 195.2 | 17.5 | FHK02-7500 | FHK03-9500 | — | ||||
| 195 | 194.9 | 210 | 170 | 240.4 | 13 | FHK02-10000 | FHK03-20000 | |||||
底座安装
| 型号 |
A |
B |
T |
d |
d1 |
d2 |
d3 |
h |
h1 |
P.C.D |
适用高负载型氮气弹簧型号 |
|||
| 代码 | 规格 | |||||||||||||
| FHK54 | 45 | 70 | 50 | 20 | 9 | 15 | 9 | 15 | 14 | 12 | — | FHK02-500 | FHK03-750 | FHK05-750 |
| 50 | 75 | 56.5 | FHK02-750 | FHK03-1000 | FHK05-1000 | |||||||||
| 63 | 100 | 73.5 | 10.5 | 18 | 12 | 13 | — | FHK03-1500 | FHK05-1500 | |||||
| 75 | 11 | 14 | 12 | 40 | FHK02-1500 | FHK03-2400 | FHK05-2400 | |||||||
| 95 | 120 | 92 | 13.5 | 20 | 13 | 60 | FHK02-3000 | FHK03-4200 | FHK05-4200 | |||||
| 120 | 140 | 109.5 | 11 | 18 | 15 | 80 | FHK02-5000 | FHK03-6600 | FHK05-6600 | |||||
| 150 | 190 | 138 | 25 | 17.5 | 26 | 20 | 17 | 100 | FHK02-7500 | FHK03-9500 | — | |||
| 195 | 210 | 170 | 13.5 | 20 | 13 | 120 | FHK02-10000 | FHK03-20000 | ||||||
主体安装
| 型号 |
D |
B |
C |
H |
L |
L1 |
L2 |
d |
T |
h |
适用高负载型氮气弹簧型号 |
||||
| 代码 | 规格 | ||||||||||||||
| FHK55 | 32 | 32.1 | 18 | 22 | 22.5 | 90 | 9 | 72 | 8.5 | 20 | 15 | FHK01-170 | — | — | — |
| 38 | 38.1 | 24 | 27.5 | 95 | 8 | 77 | 9 | — | FHK02-250 | FHK03-500 | FHK05-500 | ||||
| 45 | 45.4 | 17 | 29 | 30 | 100 | 9 | 82 | FHK02-500 | FHK03-750 | FHK05-750 | |||||
| 50 | 50.4 | 20 | 40 | 40 | 130 | 10 | 110 | 30 | 20 | FHK02-750 | FHK03-1000 | FHK05-1000 | |||
| 75 | 75.4 | 22.5 | 52.5 | 52.5 | 160 | 11.5 | 137 | 11 | FHK02-1500 | FHK03-2400 | FHK05-2400 | ||||
| 95 | 95.4 | 25 | 67.5 | 62.5 | 195 | 12.5 | 170 | 13 | FHK02-3000 | FHK03-4200 | FHK05-4200 | ||||
| 120 | 120.4 | 27.5 | 77.5 | 74 | 220 | 195 | FHK02-5000 | FHK03-6600 | FHK05-6600 | ||||||
| 150 | 150.4 | 30 | 95 | 100 | 260 | 15 | 230 | FHK02-7500 | FHK03-9500 | — | |||||
-
