查看大图
图片仅供参考，请以已选的规格为准

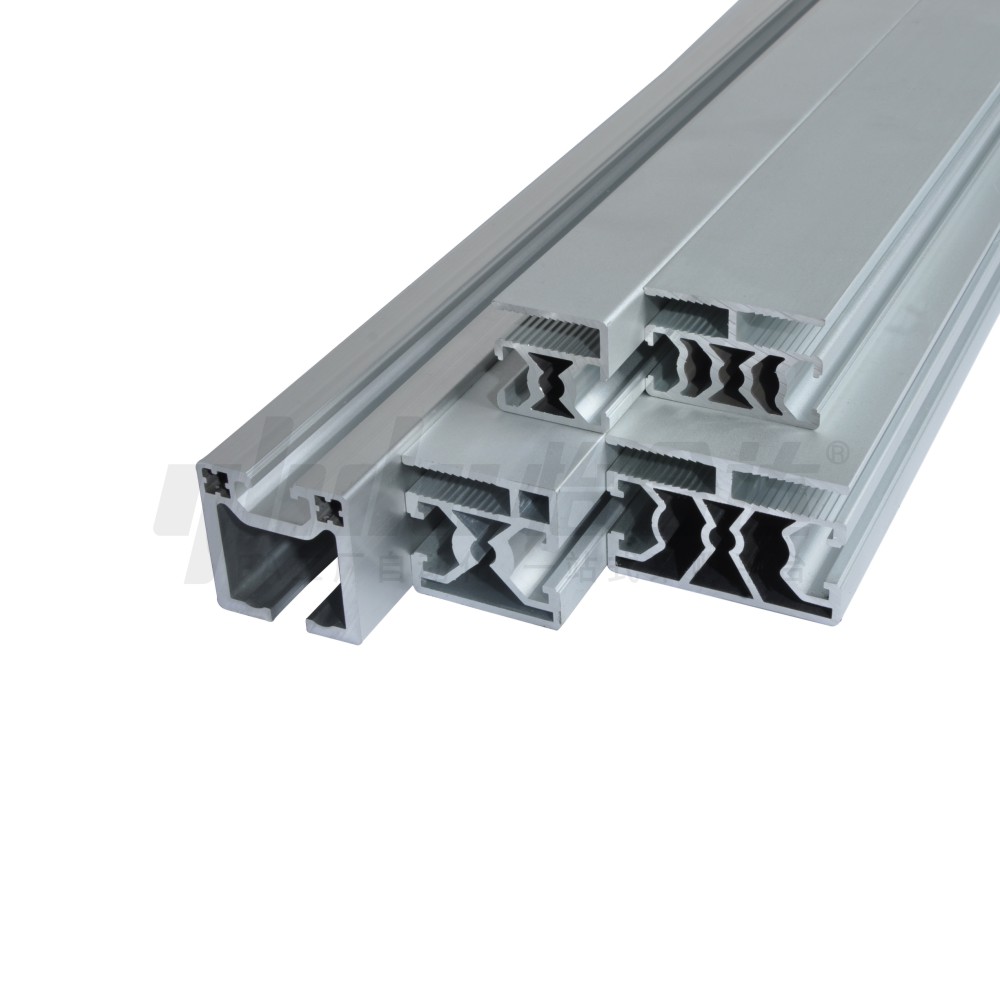

铝合金型材 机械防护栏30系列
条件筛选：
种类筛选 机械防护栏30系列
产品类型 型材
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
型号筛选
未生成型号，还有 4 项未选择
代码
参数选型
材质
表面处理
产品选型
L
50~6000
/0.5
规格参数
3D预览
可选加工参数

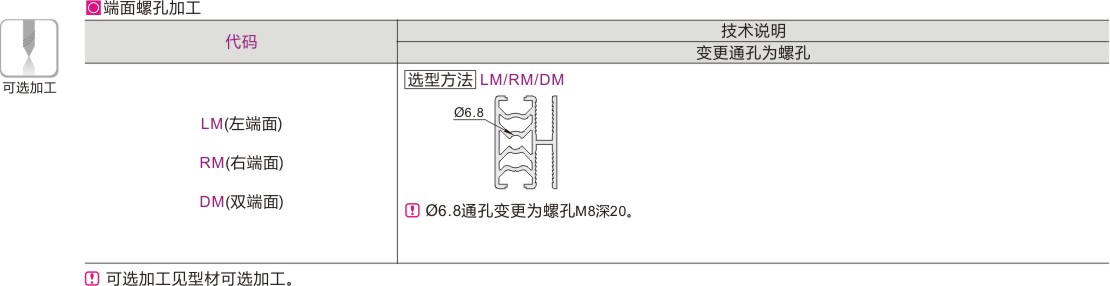

型材可选加工
材质图
参数图
材质图
| 代码 | 材质 | 表面处理 |
| ATS02 | A6063-T6 | 碱砂氧化 |
| ATS05 | A6063-T5 | 喷砂氧化 |
切断面未进行氧化处理。
最大使用长度：5800~5850mm；
整条标准长度：6000~6020mm。
可定制表面处理。

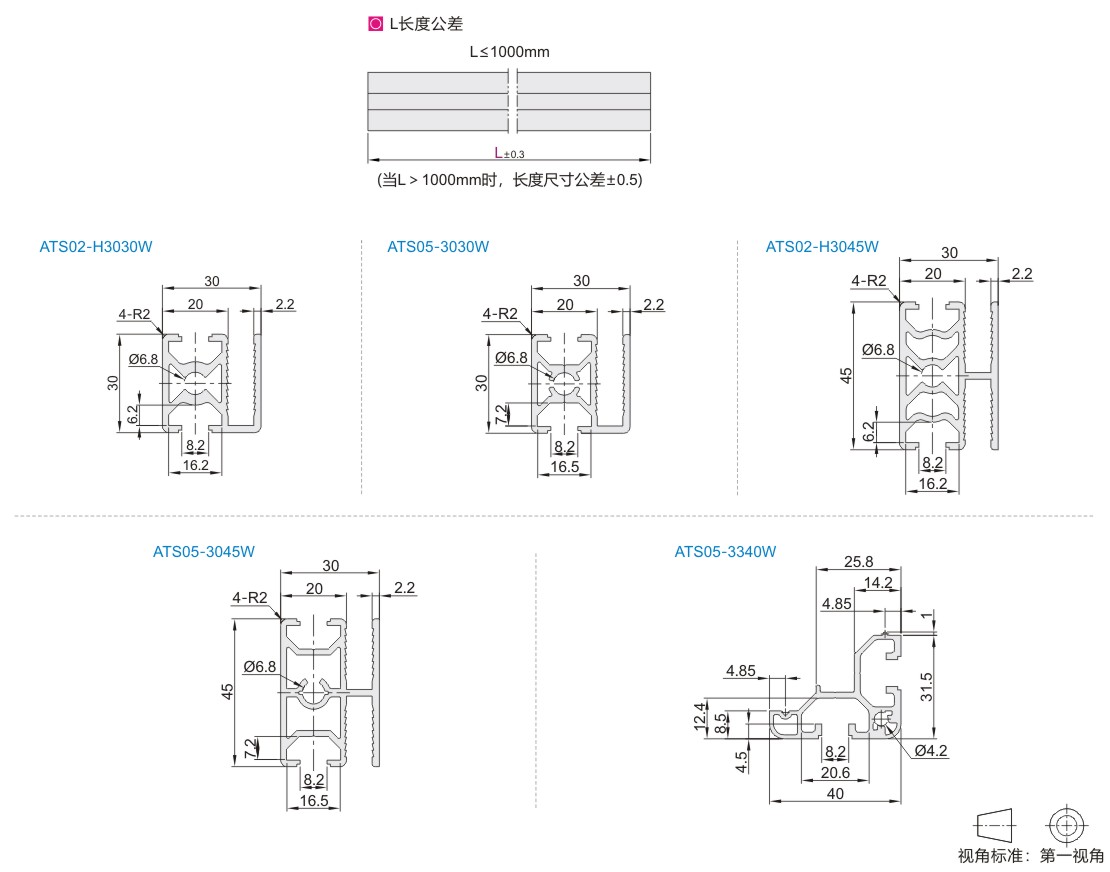

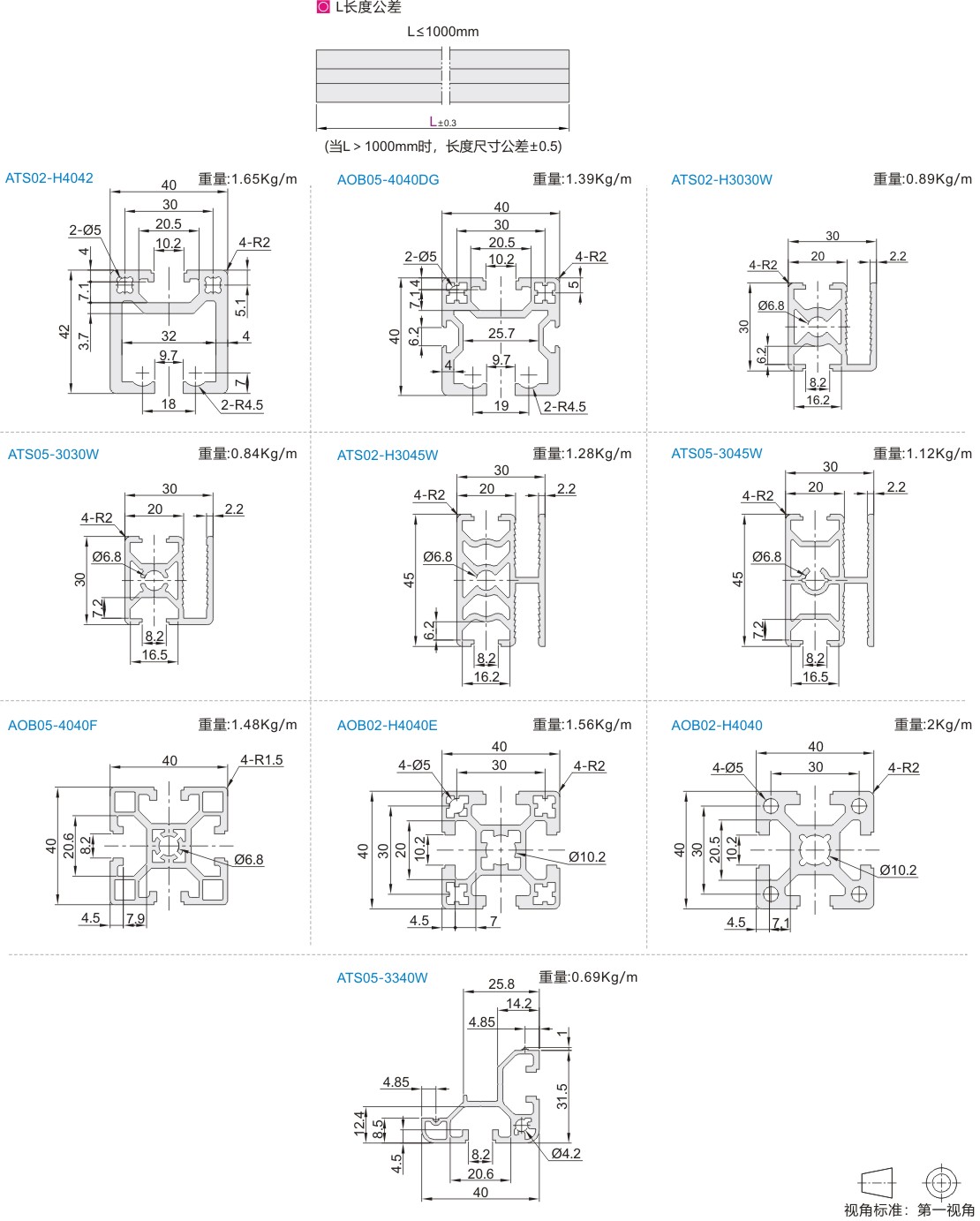

参数图
选型表
| 型号 | L 最小单位0.5 |
截面尺寸 | 每米重量Kg/m (理论值) |
截面积 (mm²) |
截面惯性矩 | 抗弯截面模数 | |||
| 代码 | 规格 | ℓx | ℓy | Wxmax(mm³) | Wymax(mm³) | ||||
| ATS02 | H3030W | 50~6000 | 30×30 | 0.89 | 322.09 | 2.46×104 | 3.16×104 | 1557.49 | 1990.44 |
| H3045W | 30×45 | 1.28 | 464.89 | 7.20×104 | 4.69×104 | 3200.71 | 2933.49 | ||
| ATS05 | 3030W | 30×30 | 0.84 | 303.08 | 2.32×104 | 3.04×104 | 1466.81 | 1951.66 | |
| 3340W | 31.5×40 | 0.69 | 251.66 | 2.15×104 | 3.46×104 | 1007.86 | 1360.19 | ||
| 3045W | 30×45 | 1.12 | 405.49 | 6.57×104 | 4.37×104 | 2912.87 | 2998.30 | ||
-
