查看大图
常规选型
图纸选型
型号筛选
未生成型号，还有 6 项未选择
代码
参数选型
主体材质
品名
强度等级
产品选型
自攻ST(mm)
长度L(mm)
图片仅供参考，请以已选的规格为准
十字沉头平尾自攻螺钉 尖尾型/平尾型 SUS304材质/SUS316材质/1022碳钢 PCS/盒装 全牙 粗牙
品牌名称：
怡合达
条件筛选：
类型 尖尾型
主体表面处理 镀蓝白锌
螺纹种类 粗牙
分类 自攻螺钉
螺纹结构 全牙
标准号 GB/T846
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品问答
材质图

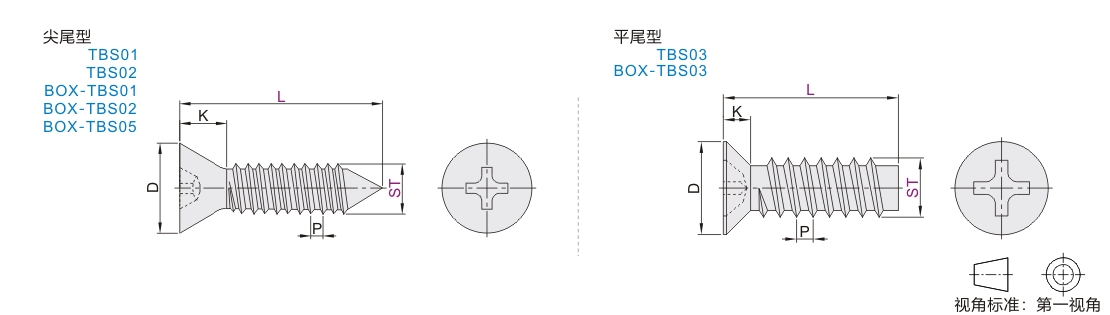

参数图
材质图
| 代码 |
类型 |
销售方式 |
材质 |
表面处理 |
|
| 尖尾型 | 平尾型 | ||||
| TBS01 | TBS03 | 十字沉头 自攻螺钉 |
PCS | SUS304 | — |
| TBS02 | — | SUS316 | |||
| BOX-TBS01 | BOX-TBS03 | 盒装 | SUS304 | ||
| BOX-TBS02 | — | SUS316 | |||
| BOX-TBS05 | 1022碳钢 | 镀蓝白锌 | |||
参数图
尖尾型（销售方式：PCS）
| 型号 | L |
P |
D |
K (max） |
||
| 代码 | ST | (max) | (min) | |||
| (SUS304) TBS01 (SUS316) TBS02 |
3.5 | 16 19 25 30 45 50 | 1.3 | 7.3 | 6.9 | 2.35 |
| 4.2 | 9.5 16 19 25 30 35 40 45 50 | 1.4 | 8.4 | 8 | 2.6 | |
| 4.8 | 9.5 16 19 25 30 35 40 45 50 | 1.6 | 9.3 | 8.9 | 2.8 | |
| 5.5 | 16 19 25 30 35 40 45 50 | 1.8 | 10.3 | 9.9 | 3 | |
| 6.3 | 19 25 30 35 40 | 1.8 | 11.3 | 10.9 | 3.15 | |
尖尾型（销售方式：盒装）
| 型号 | L | PCS/盒 | P | D | K (max) |
||
| 代码 | ST | max | min1 | ||||
| (SUS304) BOX-TBS01 (SUS316) BOX-TBS02 |
3.5 | 10 | 3500 | 1.3 | 7.3 | 6.9 | 2.35 |
| 12 | 3000 | ||||||
| 16 | 2300 | ||||||
| 18 | 1800 | ||||||
| 20 | 1600 | ||||||
| 25 | 1100 | ||||||
| 30 | 900 | ||||||
| 4.2 | 13 | 2000 | 1.4 | 8.4 | 8 | 2.6 | |
| 16 | 1600 | ||||||
| 18 | 1400 | ||||||
| 20 | 1200 | ||||||
| 25 | 850 | ||||||
| 30 | 700 | ||||||
| 35 | 600 | ||||||
| 4.8 | 16 | 1200 | 1.6 | 9.3 | 8.9 | 2.8 | |
| 20 | 950 | ||||||
| 25 | 700 | ||||||
| 30 | 550 | ||||||
| 35 | 450 | ||||||
| 40 | 380 | ||||||
| 45 | 320 | ||||||
| 5.5 | 20 | 750 | 1.8 | 10.3 | 9.9 | 3 | |
| 25 | 550 | ||||||
| 30 | 400 | ||||||
| 35 | 350 | ||||||
| 40 | 300 | ||||||
| 45 | 230 | ||||||
| 50 | 200 | ||||||
| 6.3 | 25 | 450 | 11.3 | 10.9 | 3.15 | ||
| 30 | 320 | ||||||
| 35 | 280 | ||||||
| 40 | 250 | ||||||
| 45 | 200 | ||||||
| 50 | 170 | ||||||
| 55 | 150 | ||||||
| 60 | 140 | ||||||
| 75 | 110 | ||||||
| (1022碳钢) BOX-TBS05 |
3.5 | 16 | 3800 | 1.3 | 7.3 | 6.9 | 2.35 |
| 25 | 2000 | ||||||
| 30 | 1600 | ||||||
| 35 | 1300 | ||||||
| 45 | 900 | ||||||
| 50 | 600 | ||||||
| 4.2 | 16 | 3000 | 1.4 | 8.4 | 8 | 2.6 | |
| 19 | 2400 | ||||||
| 25 | 1500 | ||||||
| 30 | 1200 | ||||||
| 35 | 1000 | ||||||
| 45 | 650 | ||||||
| 50 | 550 | ||||||
| 4.8 | 19 | 1900 | 1.6 | 9.3 | 8.9 | 2.8 | |
| 25 | 1200 | ||||||
| 35 | 800 | ||||||
| 40 | 650 | ||||||
| 50 | 450 | ||||||
| 5.5 | 16 | 1800 | 1.8 | 10.3 | 9.9 | 3 | |
| 19 | 1500 | ||||||
| 50 | 300 | ||||||
| 6.3 | 19 | 1200 | 11.3 | 10.9 | 3.15 | ||
| 25 | 800 | ||||||
平尾型
| 型号 | L | PCS/盒 | P | D | K | |
| 代码 | ST | BOX-TBS03 | ||||
| PCS TBS03 盒装 BOX-TBS03 |
3 | 6 | 12000 | 1.1 | 5.6 | 1.8 |
| 8 | 9500 | |||||
| 10 | 8000 | |||||
| 12 | 5000 | |||||
| 16 | 4000 | |||||
| 20 | 2200 | |||||
| 3.5 | 8 | 5000 | 1.3 | 6.8 | 2 | |
| 10 | 5000 | |||||
| 12 | 4000 | |||||
| 16 | 3000 | |||||
| 20 | 2200 | |||||
| 25 | 1800 | |||||
| PCS TBS03 盒装 BOX-TBS03 |
4 | 8 | 5200 | 1.34 | 7.3 | 2.5 |
| 10 | 4500 | |||||
| 12 | 3700 | |||||
| 16 | 2700 | |||||
| 20 | 2000 | |||||
| 25 | 1500 | |||||
| 30 | 1200 | |||||
| 5 | 10 | 2700 | 1.6 | 9 | 3.1 | |
| 12 | 2000 | |||||
| 16 | 1800 | |||||
-
