查看大图
常规选型
图纸选型
型号筛选
未生成型号，还有 5 项未选择
代码
参数选型
主体材质
主体表面处理
产品选型
光杆直径d(mm)
光杆长度L(mm)
图片仅供参考，请以已选的规格为准

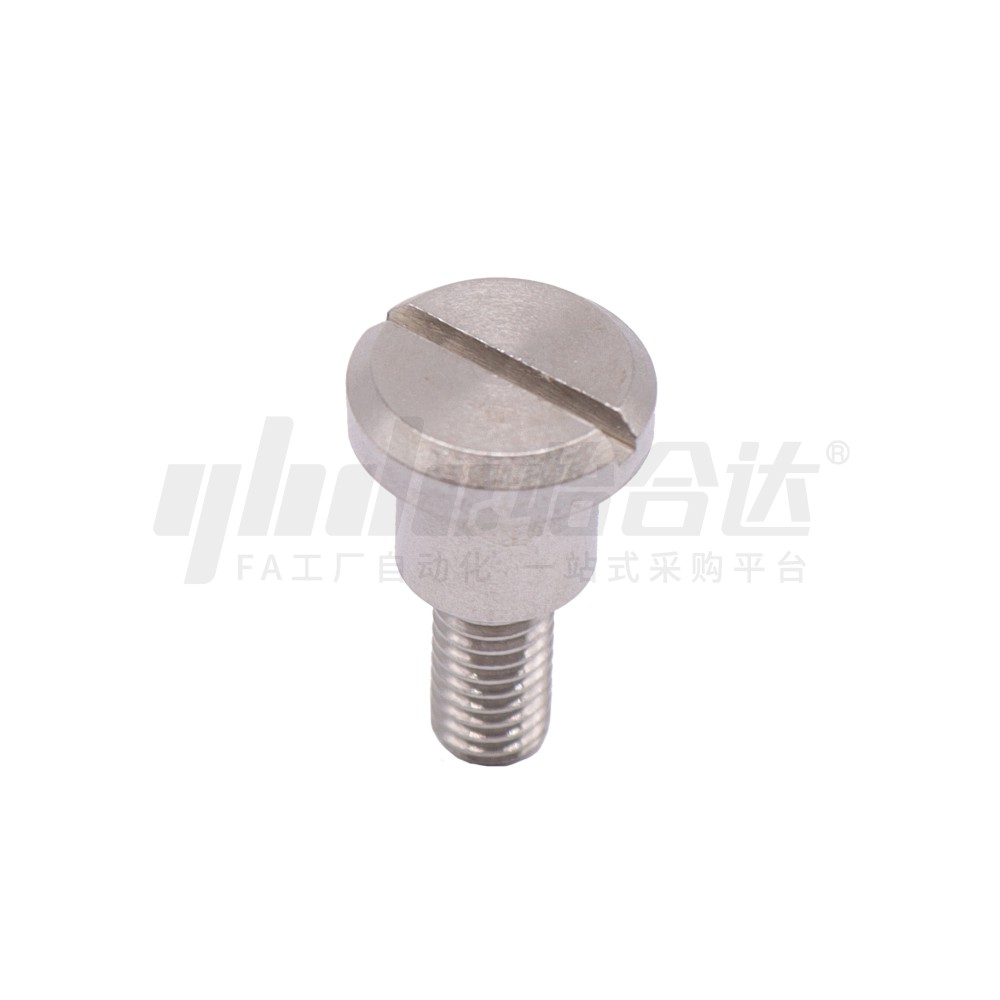

一字槽轴肩螺钉 经济型 SUS303材质/SUS304材质/S45C材质 粗牙
品牌名称：
怡合达
条件筛选：
类型 经济型
销售方式 PCS
品名 一字槽轴肩螺钉
硬度 40~45HRC
螺纹种类 粗牙
强度等级 A2-70
分类 非标螺钉
标准号 GB 830-1988
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品问答
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 硬度 | 表面处理 | 强度等级 | 适用标准 |
| TBH81 | 经济型 | S45C | 40~45HRC | 发黑 | 一 | 一 |
| TBH82 | SUS303 | 一 | 一 | |||
| TBH85 | SUS304 | 洗白 | A2-70 | GB 830-1988 |

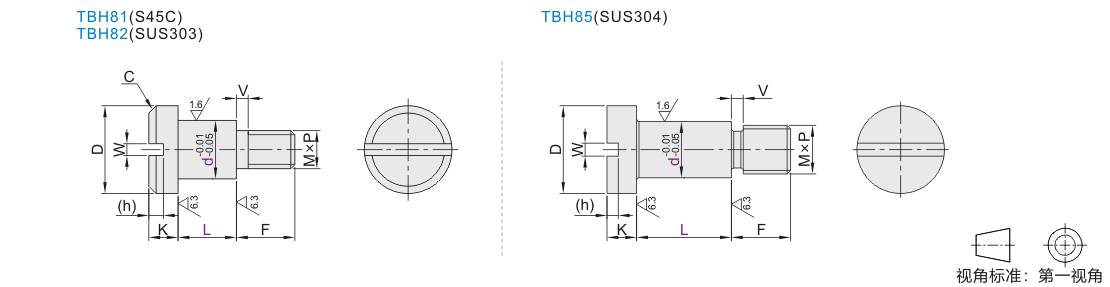

参数图
选型表
| 型号 | L | M | P 螺 距 |
D | K | F | V | W | (h) | C | |
| 代码 | d | ||||||||||
| (S45C) TBH81 (SUS303) TBH82 |
4 | 1 2 3 4 5 6 7 8 | 2.6 | 0.45 | 6 | 2 | 4 | 0.8 | 0.8 | 1 | 0.5 |
| 5 | 1 2 3 4 5 6 7 8 10 | 3 | 0.5 | 8 | 6 | 1 | |||||
| 6 | 2 3 4 5 6 7 8 10 |
4 | 0.7 | 10 | 2.5 | 8 | 1.2 | 1.2 | 1.5 | ||
| 8 | 5 6 7 8 9 10 12 20 | 5 | 0.8 | 12 | 3 | 10 | 1.4 | 1 | |||
| 10 | 5 6 7 8 9 10 12 15 20 | 6 | 1 | 16 | 4 | 12 | 1.5 | 1.4 | 1.8 | ||
| 12 | 6 7 8 9 10 12 13 15 20 | 8 | 1.25 | 18 | 5 | 1.5 | 2 | ||||
| 型号 | L | M | P 螺 距 |
D | K | F | V | W | (h) | |
| 代码 | d | |||||||||
| (SUS304) TBH85 |
3 | 3 4 5 6 8 10 12 14 16 20 | 2 | 0.4 | 4 | 1.52 | 3 | 1 | 0.5 | 0.5 |
| 3.5 | 3 4 5 6 8 10 12 14 16 20 | 2.5 | 0.45 | 5 | 1.82 | 3.5 | 0.6 | 0.6 | ||
| 4 | 2 3 4 5 6 8 10 12 14 15 20 25 30 | 3 | 0.5 | 6 | 2.1 | 4 | 0.8 | 0.7 | ||
| 5 | 2 3 4 5 6 8 10 12 14 15 16 20 25 30 | 4 | 0.7 | 8 | 2.7 | 5 | 1.5 | 1.2 | 1 | |
| 6 | 2 3 4 5 6 8 10 12 14 15 16 20 25 30 35 40 | 5 | 0.8 | 10 | 3.2 | 6 | 1.2 | |||
| 8 | 3 4 5 6 8 10 12 14 15 16 18 20 25 30 35 40 45 50 | 6 | 1 | 12 | 3.74 | 8 | 2 | 1.6 | 1.4 | |
-
