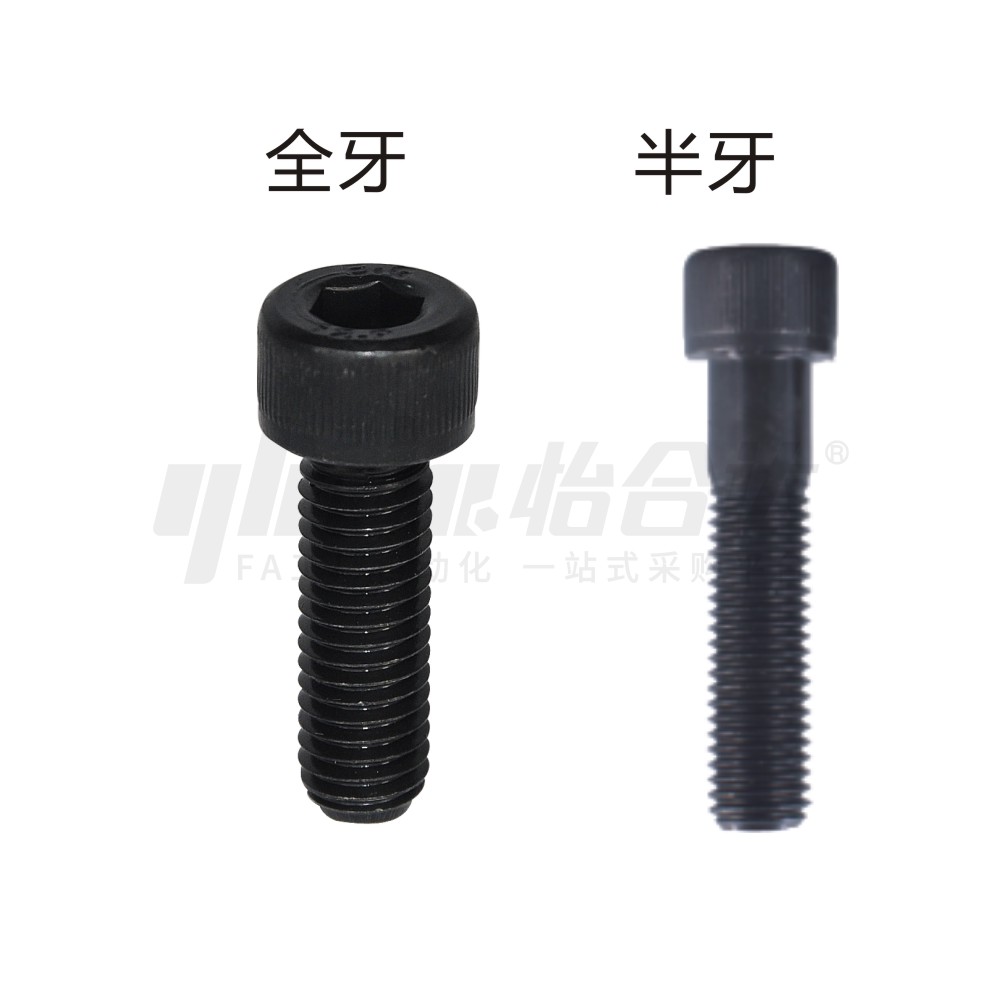

        内六角圆柱头螺钉标准型ML40Cr材质 发黑 全牙/半牙 粗牙/细牙

        品牌名称：

        怡合达

        条件筛选：

        类型 标准型
        主体材质 ML40Cr
        主体表面处理 发黑
        品名 内六角圆柱头螺钉
        强度等级 12.9
        分类 内六角机螺钉

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码 类型 螺纹 材质 表面处理 强度等级
            TAC01 标准型 全牙/半牙 粗牙 ML40Cr 发黑 12.9
            TAC04 全牙
            TAC06 全牙/半牙 细牙



            高品质代码：TAC07，SCM345材质，详情怡合达网站搜索TAC07。



            通用标准：DIN 912-1983、GB/T 70.1-2000

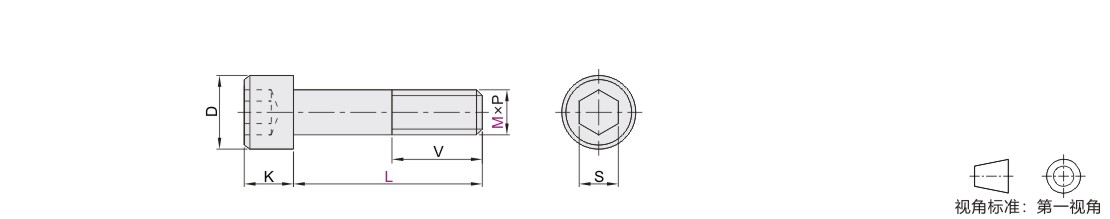

            参数图



            选型表

            型号 L V P D K    S
            代码 M 螺距 max min max min max min
            TAC01 2      3 4 5 6        8 10 12 14 16      20 全牙 0.4 3.98 3.62 2 1.86 1.56 1.52
            2.5         4 5 6        8 10 12      16 18 20      25 30 0.45 4.68 4.32 2.5 2.36 2.06 2.02
            2.6         4 5 6        8 10 12      16 18 20      25 30
            3         4 5 6  6.5 8 10 12 14 16 18 20 22 25 0.5 5.68 5.32 3 2.86 2.58 2.52
                                                                                 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 18
            4            5 6        8 10 12 14 16 18 20 22 25 全牙 0.7 7.22 6.78 4 3.82 3.08 3.02
                                                                                 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 20
            5               6        8 10 12 14 16 18 20 22 25 全牙 0.8 8.72 8.28 5 4.82 4.095 4.02
                                                                                 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 105 110 115 120 125 130 135 140 145 150 22
            6                         8 10 12 14 16 18 20 22 25 30 全牙 1 10.22 9.78 6 5.7 5.14 5.02
                                                                                      35 40 45 50 55 60 65 70 75 80 85 90 95 100 105 110 115 120 125 130 135 140 145 150 24
            8                            10 12 14 16 18 20 22 25 30 35 全牙 1.25 13.27 12.73 8 7.64 6.14 6.02
            40 45 50 55 60 65 70 75 80 85 90 95 100 105 110 115 120 125 130 135 140 145 150 160 170 180 190 200 28
            10                                            16 18 20 22 25 30 35 40  全牙 1.5 16.27 15.73 10 9.64 8.175 8.025
            45 50 55 60 65 70 75 80 85 90 95 100 105 110 115 120 125 130 135 140 145 150 160 170 180 190 200 260 32
            12                                            16      20      25 30 35 40 45 50  全牙 1.75 18.27 17.73 12 11.57 10.175 10.025
            55 60 65 70 75 80 85 90 95 100 105 110 115 120 125 130 135 140 145 150 160 170 180 190 200 210 220 230 240 250 36
            14                                                                25 30 35 40 45 50 55  全牙 2 21.33 20.67 14 13.57 12.212 12.032
            60 65 70 75 80 85 90 95 100 105 110 115 120 125 130 135 140 145 150 155 160 165 170 180 190 200 210 220 230 240 250 40
            16                                                                25 30 35 40 45 50 55 60  全牙 2 24.33 23.67 16 15.57 14.212 14.032
            65 70 75 80 85 90 95 100 105 110 115 120 125 130 135 140 145 150 155 160 165 170 180 190 200 210 220 230 240 250 260 270 280 290 300 44
            18                                                                     30 35 40 45 50 55 60 65 全牙 2.5 27.33 26.67 18 17.57
            70 75 80 85 90 95 100 110 120 125 130 140 150 160 170 180 190 200 210 220 230 240 250 260 270 280 290 300 48
            20                                                                     30 35 40 45 50 55 60 65 70 75 全牙 2.5 30.33 29.67 20 19.48 17.23 17.05
            80 85 90 95 100 110 120 125 130 135 140 145 150 160 170 180 190 200 210 220 230 240 250 260 270 280 290 300 310 320 330 340 350 52
            22                                                                     30 35 40 45 50 55 60 65 70 75 全牙 2.5 33.39 32.61 22 21.48
            80 85 90 95 100 110 120 130 140 150 160 170 180 190 200 210 220 230 240 250 260 270 280 290 300 310 320 330 340 350 56
            24                                                                               40 45 50 55 60 65 70 75 80 85 全牙 3 36.39 35.61 24 23.48 19.275 19.065
            90 95 100 110 120 125 130 135 140 145 150 160 170 180 190 200 210 220 230 240 250 260 270 280 290 300 310 320 330 340 350 600 60
            TAC04 3    30  35  40  45  50  全牙 0.5 5.68 5.32 3 2.86 2.58 2.52
            4    30  35  40  45  50 0.7 7.22 6.78 4 3.82 3.08 3.02
            5    30  35  40  45  50  55  60  65  70  75  80  90  100 0.8 8.72 8.28 5 4.82 4.095 4.02
            6          35  40  45  50  55  60  65  70  75  80  90  100 1 10.22 9.78 6 5.7 5.14 5.02
            8                40  45  50  55  60  65  70  75  80  90  100  110  120  130  140  150 1.25 13.27 12.73 8 7.64 6.14 6.02
            10                      45  50  55  60  65  70  75  80  90  100  110  120  130  140  150 1.5 16.27 15.73 10 9.64 8.175 8.025
            12                                  55  60  65  70  75  80  90  100  110  120  130  140  150 1.75 18.27 17.73 12 11.57 10.175 10.025
            14                                        60  65  70  75  80  90  100  110  120  130  140  150 2 21.33 20.67 14 13.5 12.212 12.032
            16                                              65  70  75  80  90  100  110  120  130  140  150  160  170  180  190  200 24.33 23.67 16 15.57 14.212 14.032
            18                                                    70  75  80  90  100  110  120  130  140  150 2.5 27.33 26.67 18 17.57
            20                                                                80  90  100  110  120  130  140  150  160  170  180  190  200 30.33 29.67 20 19.48 17.23 17.05
            24                                                                      90  100  110  120  130  140  150  160  170  180  190  200 3 36.39 35.61 24 23.48 19.275 19.065
            TAC06 6 10  12  16  20  25  30  全牙 0.75 10.22 9.78 6 5.7 5.14 5.02
                                                 35  40  45  50  24
            8       12  16  20  25  30  35  全牙 1 13.27 12.73 8 7.64 6.14 6.02
                                                       40  45  50  55  60  65  70        80       90  100 28
            10A                    20  25  30  35  40  45  全牙 16.27 15.73 10 9.64 8.175 8.025
                                                                    50       60  65  70  75  80        90  100 32
            12              16  20  25  30  35  40  45  50  全牙 1.5 18.27 17.73 12 11.57 10.175 10.025
                                                                          55  60  65  70  75  80  85  90  100 36
            14                          25  30  35  40  45  50  55 全牙 21.33 20.67 14 13.57 12.212 12.032
                                                                                60  65  70  75  80  85  90  100  40
            16                          25  30  35  40  45  50  55  60 全牙 24.33 23.67 16 15.57 14.212 14.032
                                                                                      65  70  75  80        90  100  110  120  130  140  150 44
            18                                            40  45  50  55  60  65  全牙 27.33 26.67 18 17.57
                                                                                            70  75  80         90  100  110  120          140  150 48
            20                                            40  45  50  55  60  65  70  75 全牙 30.33 29.67 20 19.48 17.23 17.05
                                                                                                         80  85  90  100  110  120  130  140  150 52
            22                                                         50  55  60  65  70  75  全牙 33.39 32.61 22 21.48
                                                                                                         80        90  100  110  120  130  140  150 56
            24A                                                         50  55  60  65  70  75  80  全牙 36.39 35.61 24 23.48 19.275 19.065
                                                                                                                     90  100  110  120  130  140  150 60
