查看大图
图片仅供参考，请以已选的规格为准
内六角圆柱头轴肩螺钉 精密型 SCM435材质/SUS304材质 L、F尺寸选择/指定型 PCS/袋装 公公差等级g6/h7/e9 包装数:20PCS/袋
品牌名称：
怡合达
条件筛选：
类型 精密型
品名 内六角圆柱头轴肩螺钉
螺纹种类 粗牙
分类 非标螺钉
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 9 项未选择
代码
参数选型
主体材质
公差等级
尺寸类型
强度等级
产品选型
光杆直径d(mm)
光杆长度L(mm)
10~40
/0.1
螺纹部长度F(mm)
3~20
/0.5
螺纹部分公称直径M(mm)
技术图档
3D预览
产品问答
材质图
参数图
材质图
| 代码 |
类型 |
销售 方式 |
公差 等级 |
材质 | 硬度 |
强度等级 | ||
| 国标 | 相当 | |||||||
| TBH15 | 精密型 | L尺寸选择型 | PCS | g6 | 35CrMo | SCM435 | 33~38HRC | 10.9 |
| TBH16 | 0Cr18Ni9 | SUS304 | 一 | A2-50 | ||||
| PACK-TBH15 | 袋 | 35CrMo | SCM435 | 33~38HRC | 10.9 | |||
| PACK-TBH16 | 0Cr18Ni9 | SUS304 | 一 | A2-50 | ||||
| PACK-TBH19 | h7 | 35CrMo | SCM435 | 33~38HRC | 10.9 | |||
| PACK-TBH20 | 0Cr18Ni9 | SUS304 | 一 | A2-50 | ||||
| PACK-TBH26 | e9 | 35CrMo | SCM435 | 30~35HRC | 10.9 | |||
| PACK-TBH44 | L.F尺寸指定型 | g6 | 35CrMo | SCM435 | 33~38HRC | |||
| PACK-TBH45 | 0Cr18Ni9 | SUS304 | 一 | A2-50 | ||||
| PACK-TBH46 | h7 | 35CrMo | SCM435 | 33~38HRC | 10.9 | |||
| PACK-TBH47 | 0Cr18Ni9 | SUS304 | 一 | A2-50 | ||||
如对产品防锈有要求，请优先选择SUS304材质产品。
h值测量误差较大，仅供参考。

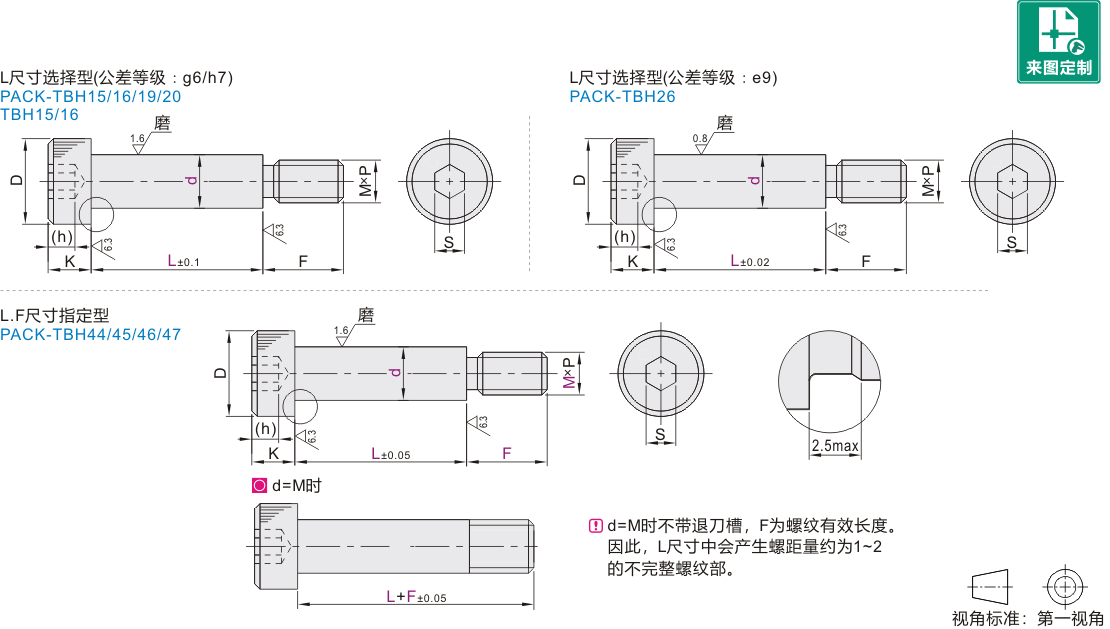

参数图
L尺寸选择型（公差等级：g6/h7）
| 型号 | L | PCS/袋 | M | P 螺距 |
D | S | h | K | F | |||
| 代码 | d | g6 | h7 | |||||||||
| 销售方式：PCS 销售方式：袋 (g6） (g6) TBH15 PACK-TBH15 TBH16 PACK-TBH16 (h7) PACK-TBH19 PACK-TBH20 |
4 | -0.004 -0.012 |
0 -0.012 |
10 15 20 25 30 | 20 | 2.5 | 0.45 | 6.5 | 2.5 | 1.6 | 3 | 5 |
| 5 | 10 15 20 25 30 | 3 | 0.5 | 8 | 2.5 | 1.6 | 3.5 | 6 | ||||
| 6 | 10 15 20 25 30 35 40 | 4 | 0.7 | 9 | 3 | 2 | 4 | 7 | ||||
| 8 | -0.005 -0.014 |
0 -0.015 |
10 15 20 25 30 35 40 45 50 | 6 | 1.0 | 13 | 5 | 3 | 6 | 9 | ||
| 10 | 10 15 20 25 30 35 40 45 50 55 60 | 8 | 1.25 | 16 | 6 | 4 | 8 | 12 | ||||
L尺寸选择型（公差等级：e9）
| 型号 | L | PCS/袋 | M | P 螺距 |
D | S | h | K | F | ||
| 代码 | de9 | ||||||||||
| PACK-TBH26 | 6.5 | -0.025 -0.061 |
10 15 20 25 30 40 | 20 | 5 | 0.8 | 10 | 4 | 2.5 | 5 | 9 |
| 8 | 10 15 20 25 30 35 40 45 | 6 | 1.0 | 13 | 5 | 3 | 6 | 9 | |||
| 10 | 10 15 20 25 30 35 40 45 50 | 8 | 1.25 | 16 | 6 | 4 | 8 | 12 | |||
| 13 |
-0.032 |
15 20 25 30 35 45 50 | 10 | 1.5 | 18 | 8 | 5 | 10 | 16 | ||
| 16 | 20 25 30 | 12 | 1.75 | 24 | 10 | 7 | 14 | 18 | |||
| 20 |
-0.040 |
20 25 30 | 16 | 2.0 | 27 | 14 | 9 | 18 | 24 | ||
L.F尺寸指定型
| 型号 | L 最小单位0.1 |
F 最小单位0.5 |
M | PCS/袋 | D | S | h | K | |||
| 代码 | d | g6 | h7 | ||||||||
| (g6) PACK-TBH44 PACK-TBH45 (h7) PACK-TBH46 PACK-TBH47 |
4 | -0.004 -0.012 |
0 -0.012 |
10.0~40.0 | 3.0~8.0 | 3 4 | 20 | 7 | 2.5 | 1.6 | 3 |
| 4.5 | |||||||||||
| 5 | 4.0~10.0 | 3 4 5 | 9 | 3 | 2.2 | 3.5 | |||||
| 5.5 | |||||||||||
| 6 | -0.005 -0.014 |
0 -0.015 |
5.0~12.0 | 4 5 6 | 10 | 4 | 2.5 | 5 | |||
| 6.5 | |||||||||||
| 8 | 6.0~16.0 | 5 6 8 | 13 | 5 | 3 | 6 | |||||
| 10 | 8.0~20.0 | 6 8 10 | 16 | 6 | 4 | 8 | |||||
L.F尺寸指定型（螺距）
| M | P 螺距 |
| 3 | 0.5 |
| 4 | 0.7 |
| 5 | 0.8 |
| 6 | 1.0 |
| 8 | 1.25 |
| 10 | 1.5 |
-
