常规选型
图纸选型
型号筛选
未生成型号，还有 4 项未选择
代码
参数选型
类型
产品选型
公称直径M(mm)
长度L(mm)
图片仅供参考，请以已选的规格为准
内六角圆柱头螺钉 法兰型/法兰带齿型 SUS304材质 全牙 粗牙
品牌名称：
怡合达
条件筛选：
主体材质 SUS304
品名 内六角圆柱头螺钉
螺纹种类 粗牙
强度等级 A2-70
分类 内六角机螺钉
螺纹结构 全牙
标准号 DIN 251
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品问答
材质图
参数图
材质图
| 代码 |
类型 |
螺纹 |
材质 |
强度等级 |
||
| 国标 | 相当 | |||||
| TAC71 | 法兰型 | 全牙 |
粗牙 |
OCr18Ni9 |
SUS304 |
A2-70 |
| TAC72 | 法兰带齿型 | |||||

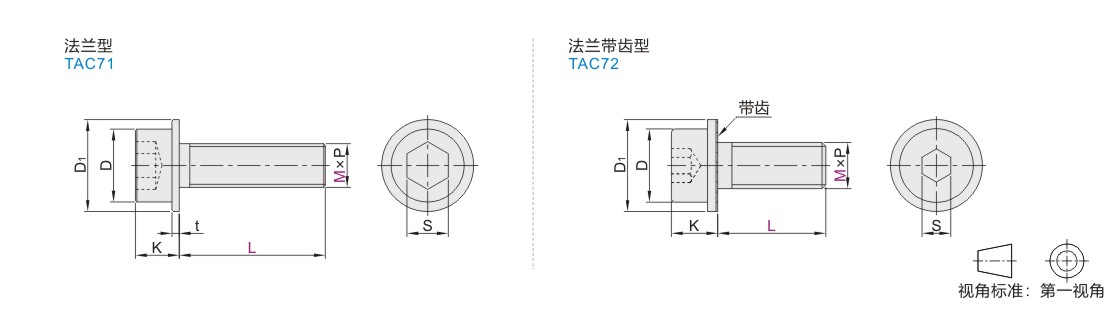

参数图
TAC71(法兰型）
| 型号 | L | P 螺距 |
D | D1 | K | S | t | |
| 代码 | M | |||||||
| TAC71 | 5 | 8 10 12 14 16 18 20 25 30 35 40 | 0.8 | 8 | 11 | 6 | 4 | 1.2 |
| 6 | 50 | 1 | 10 | 12.6 | 5 | 1.5 | ||
| 8 | 15 16 20 25 30 35 40 50 | 1.25 | 13 | 17 | 8 | 6 | 2 | |
| 10 | 16 20 25 30 35 40 45 50 55 60 | 1.5 | 16 | 21 | 10.8 | 8 | 2.2 | |
TAC72(法兰带齿型）
| 型号 |
L | P 螺距 |
D | D1 | K | t | S |
|||||
| 代码 | M | max | min | max | min | max | min | max | min | |||
| TAC72 | 5 | 8 10 12 14 16 18 20 25 30 35 40 | 0.8 | 8 | 7.72 | 11 | 10.7 | 5 | 4.82 | 1.2 | 1 | 4 |
| 6 | 8 10 12 14 16 18 20 25 30 35 40 45 50 55 60 | 1 | 10 | 9.7 | 12.6 | 12.3 | 6 | 5.7 | 1.5 | 1.3 | 5 |
|
| 8 | 12 15 16 20 25 30 35 40 45 50 | 1.25 | 13 | 12.7 | 16 | 15.7 | 8 | 7.7 | 2 | 1.8 | 6 |
|
| 10 | 16 20 25 30 35 40 45 50 55 60 | 1.5 | 16 | 15.7 | 20 | 19.7 | 10 | 9.7 | 2.2 | 2 | 8 |
|
| 12 | 20 25 30 35 40 45 50 55 60 | 1.75 | 18 | — | 24 | 一 | 12 | 一 | 2.4 | 一 | 10 |
|
-
