      主体表面处理

      螺纹结构

      产品选型

      公称直径M(mm)

      长度L(mm)

      图片仅供参考，请以已选的规格为准

        内六角圆柱头螺钉 标准型 SCM435材质 强度等级12.9 发黑/氧化发黑 全牙/半牙 粗牙

        品牌名称：

        怡合达

        条件筛选：

        类型 标准型
        主体材质 SCM435
        品名 内六角圆柱头螺钉
        螺纹种类 粗牙
        强度等级 12.9
        分类 内六角机螺钉
        标准号 DIN912

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码 类型
            		 螺纹 材质 表面处理
            		 强度等级
            国标 相当
            TAC07 标准型 全牙/半牙 粗牙 35CrMo SCM435   发黑 12.9
            TAC34 半牙 氧化发黑



            TACO7：规格M>20，材质为SCM440。





            适用标准：DIN 912-1983、GB/T 70.1-2000

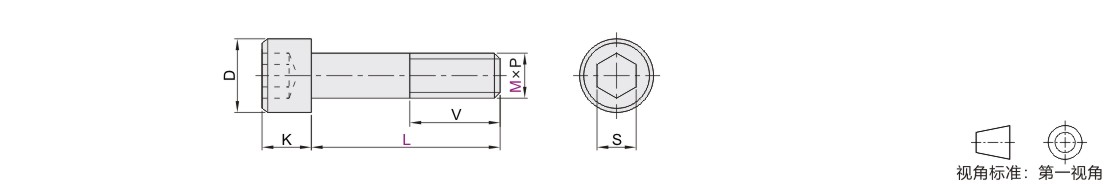

            参数图



            选型表

            型号 L V P D K S
            代码 M 螺距 max min max min max min
            TAC07 2    3  4  5  6  8  10  12  14  16  20  全牙 0.4 3.98 3.62 2 1.86 1.56 1.52
            2.5        4  5  6  8  10  12        16  18  20        25  30 0.45 4.68 4.32 2.5 2.36 2.06 2.02
            3        4  5  6  8  10  12  14  16  18  20  22  25 全牙 0.5 5.68 5.32 3 2.86 2.58 2.52
                                                                                    30  35  40  45  50  55  60  65  70  75  80  85  90  95  100 18
            4            5  6  8  10  12  14  16  18  20  22  25 全牙 0.7 7.22 6.78 4 3.82 3.08 3.02
               30  35  40  45  50  55  60  65  70  75  80  85  90  95  100  110  120  130  140  150 20
            5                6  8  10  12  14  16  18  20  22  25 全牙 0.8 8.72 8.28 5 4.82 4.095 4.02
               30  35  40  45  50  55  60  65  70  75  80  85  90  95  100  110  120  130  140  150  160  170  180  190  200 22
            6                    8  10  12  14  16  18  20  22  25  30 全牙 1 10.22 9.78 6 5.7 5.14 5.02
               35  40  45  50  55  60  65  70  75  80  85  90  95  100  110  120  130  140  150  160  170  180  190  200 24
            8                        10  12  14  16  18  20  22  25  30  35 全牙 1.25 13.27 12.73 8 7.64 6.14 6.02
               40  45  50  55  60  65  70  75  80  85  90  95  100  105  110  115  120  125  130  135  140  145  150  160  170  180  190  200 28
            10                                          16  18  20  22  25  30  35  40  全牙 1.5 16.27 15.73 10 9.64 8.175 8.025
               45  50  55  60  65  70  75  80  85  90  95  100  105  110  115  120  125  130  135  140  145  150  160  170  180  190  200 32
            12                                          16        20        25  30  35  40  45  50 全牙 1.75 18.27 17.73 12 11.57 10.175 10.025
               55  60  65  70  75  80  85  90  95  100  105  110  115  120  125  130  135  140  145  150  160  170  180  190  200 36
            14                                                                  25  30  35  40  45  50  55  全牙 2 21.33 20.67 14 13.57 12.212 12.032
               60  65  70  75  80  85  90  95  100  105  110  115  120  125  130  135  140  145  150  155  160  165  170  180  190  200 40
            16                                                                  25  30  35  40  45  50  55  60  全牙 2 24.33 23.67 16 15.57 14.212 14.032
               65  70  75  80  85  90  95  100  105  110  115  120  125  130  135  140  145  150  155  160  165  170  180  190  200 44
            18                                                                                     40  45  50  55  60  65  全牙 2.5 27.33 26.67 18 17.57
               70  75  80  85  90  95  100  110  120  130  140  150  160  170  180  190  200 48
            20                                                                        30  35  40  45  50  55  60  65  70  75 全牙 2.5 30.33 29.67 20 19.48 17.23 17.05
               80  85  90  95  100  110  120  130  140  150  160  170  180  190  200 52
            22                                                                        30  35  40  45  50  55  60  65  70  75 全牙 2.5 33.39 32.61 22 21.48
               80  85  90  95  100  110  120  130  140  150  160  170  180  190  200 56
            24                                                                                    40  45  50  55  60  65  70  75  80  85 全牙 3 36.39 35.61 24 23.48 19.275 19.065
               90  95  100  110  120  130  140  150  160  170  180  190  200 60
            27                                                                                                50  55  60  65  70  75  80         90  全牙 3 40.39 39.61 27 26.67
                           100  110  120  130  140  150  160  170  180  190  200 66
            30                                                                                                50  55  60  65  70  75  80         90  100 全牙 3.5 45.39 44.61 30 29.67 22.275 22.065
                                   110  120  130  140  150  160  170  180  190  200 72
            TAC34 10 210  220  230  240  250  260  270  280  290  300 32 1.5 16.27 15.73 10 9.64 8.175 8.025
            12 210  220  240  250  270  280  290 36 1.75 18.27 17.73 12 11.57 10.175 10.025
            14 210  220  230  240  250  260  270  280  290  300 40 2 21.33 20.67 14 13.57 12.212 12.032
            16    210  220  230  240  250  260  270  280  290  300  310  320  330  340  350  360  370  380  390  400  410  420  430  440
              450  460  470  480  490  500  510  520  530  540  550            		 44 24.33 23.67 16 15.57 14.212 14.032
            20 150  160  170  180  190  200  210  220  230  240  250  260  270  290  300  310  320  330  340  350  360  370
            380  390  400  410  420  430  440  450  460  470  480  490  500  510  520  530  540  550  560            		 52 2.5 30.33 29.67 20 19.48 17.23 17.05
            24 90  95  110  120  130  140  150  160  170  180  190  200  220  230  240  250  260  270  280  290  300  310  320  330  340
              350  360  370  380  390  400  410  420  440  450  460  470  480  490  500  520  530  540  550  560  570  590  600  610  660            		 60 3 36.39 35.61 24 23.48 19.275 19.065
            30 110  120  130  140  150  160  170  180  190  200  210  220  230  240  250  260  270  280  290  300  310  320  330  340
            350  360  370  380  390  400  410  420  430  440  450  470  480  490  500  510  520  540  550  560  570  580  600            		 72 3.5 45.39 44.61 30 29.67 22.275 22.065
            36 130  140  150  160  170  180  190  200  210  220  230  240  250  260  270  280  290  300  310  320  330
            340  350  360  370  380  390  400  410  420  430  440  450  540  610            		 84 4 54.46 53.54 36 35.61 27.275 27.065
