        怡合达自营 内六角圆柱头轴肩螺钉(袋装) 标准型 L尺寸选择型L.F尺寸指定型 袋装 公差等级e9 包装数：20PCS/袋

        品牌名称：

        怡合达

        条件筛选：

        类型 标准型
        主体表面处理 镀镍
        品名 内六角圆柱头轴肩螺钉
        螺纹种类 粗牙
        尺寸类型 L.F尺寸指定型
        分类 非标螺钉
        公差等级 e9

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 6 项未选择

            代码

            参数选型

            主体材质

            强度等级

            产品选型

            d

            L

            10~40
            /0.1

            F

            2.5~16
            /0.5

            技术图档

            3D预览

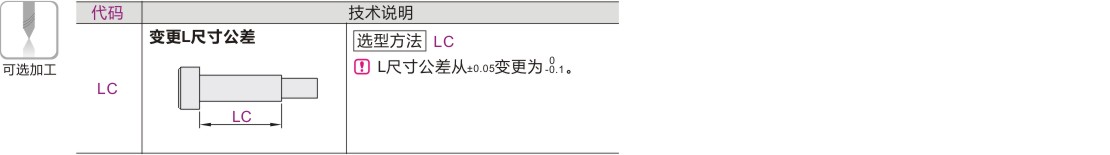

            可选加工参数

            产品问答

            材质图

            参数图

            材质图
                    代码
            		                    类型
            		 销售
            方式
            		 公差
            等级
            		 材质
            		 硬度
            		 表面处理
            		 强度等级
            国标 相当
            PACK-TBH05 标准型 L·F尺寸指定型
            		 袋 e9 OCr18Ni9 SUS304 — — A2-50
            PACK-TBH42 35CrMo SCM435 33~38HRC 镀镍 10.9

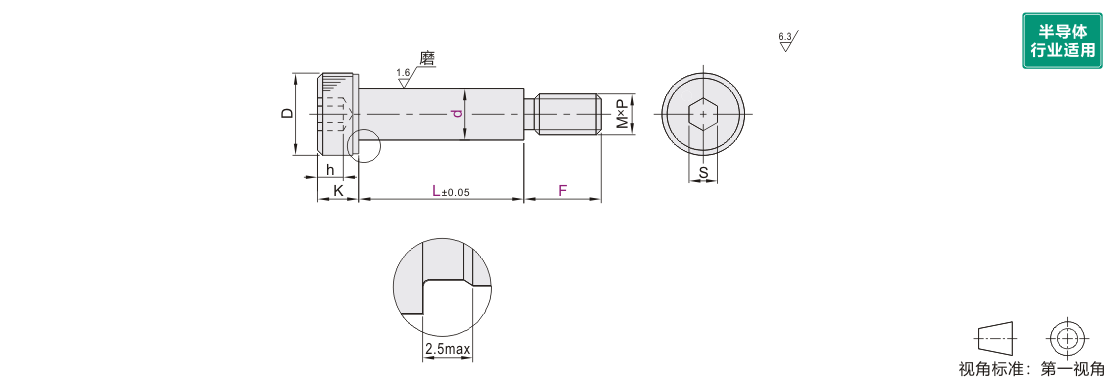

             仅PACK-TBH05适用半导体行业。


            h值测量误差较大，仅供参考。
            如对产品防锈有要求，请优先选择镀镍或SUS304材质产品。

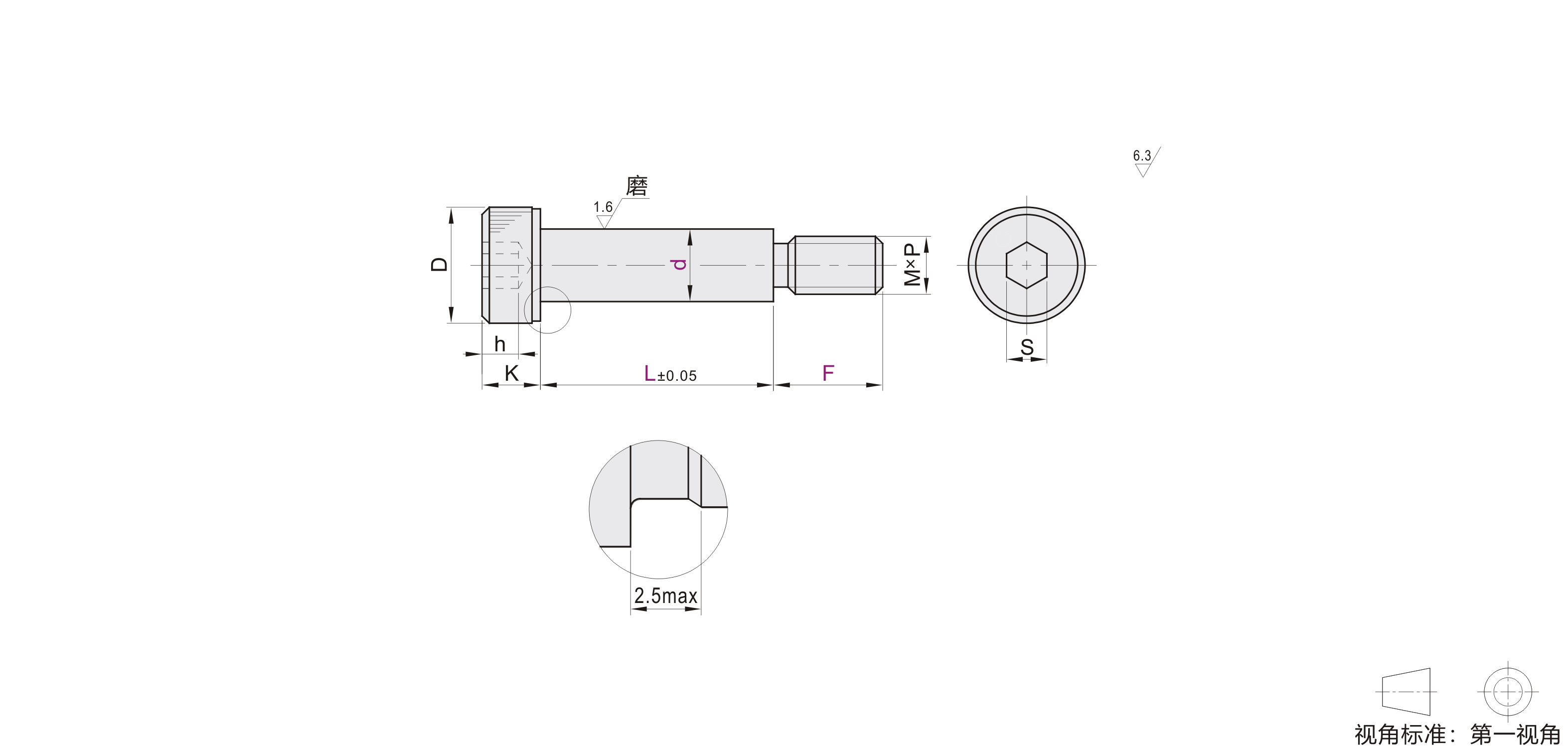

            参数图



            选型表

            型号
            		 L
            最小单位0.1            		 F
            最小单位0.5            		 PCS/袋 M P
            螺距            		 D S (h) K
            代码 de9
            PACK-TBH05
            PACK-TBH42            		 4 -0.020
            -0.050            		 10~40 2.5~5 20 2.5 0.45 7 2.5 1.6 3
            4.5 3~6 3 0.5
            5 9 3 2.2 4
            5.5 4~8 4 0.7
            6 10 4 2.5 5
            6.5 -0.025
            -0.061            		 5~10 5 0.8
            8 6~12 6 1 13 5 3 6
            10 8~16 8 1.25 16 6 4 8
