        内六角圆柱头螺钉 标准型 10B21材质 强度等级8.8 发黑/镀蓝白锌/镀彩锌 全牙/半牙 粗牙

        品牌名称：

        怡合达

        条件筛选：

        类型 标准型
        主体材质 10B21
        品名 内六角圆柱头螺钉
        螺纹种类 粗牙
        强度等级 8.8
        分类 内六角机螺钉

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码 类型
            		 螺纹 材质 表面处理 强度等级
            TAC08 标准型 全牙/半牙 粗牙 10B21   发黑 8.8
            TAC10 镀蓝白锌
            TAC13 全牙 镀彩锌



            TAC08带滚花，TAC10不带滚花。
            适用标准：DIN 912-1983、GB/T 70.1

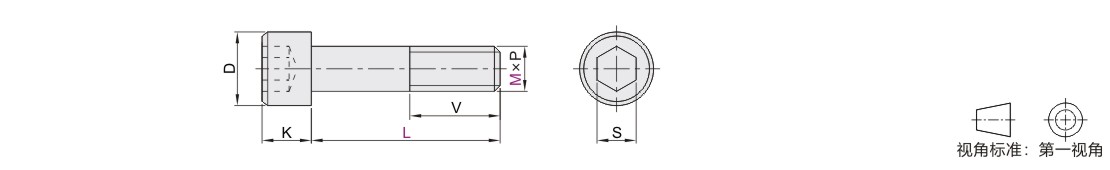

            参数图



            选型表

            型号                                                                     L
            		 V
            		 P
            螺距
            		 D
            		 K
            		 S
            代码 M max min max min max min
            (发黑)
            TAC08
            (镀蓝白锌)
            TAC10            		 4  8   10  12  16  20  25  全牙 0.7  7.22  6.78  4  3.82  3.08  3.02
                                                30  35  40  45  50  20
            5       10  12  16  20  25  全牙 0.8  8.72  8.28  5  4.82  4.095 4.02
                                                30  35  40  45  50  22
            6       10  12  16  20  25  30  全牙 1  10.22  9.78  6  5.7  5.14  5.02
                                                      35  40  45  50  55  60  24
            8             12  16  20  25  30  35 全牙 1.25  13.27  12.73  8  7.64  6.14  6.02
                                                            40  45  50  55  60  65  70  75  80  85  90  100 28
            10                   16  20  25  30  35  40  全牙 1.5  16.27  15.73  10  9.64  8.175  8.025
                                                                  45  50  55  60  65  70  75  80  85  90  100 32
            12                         20  25  30  35  40  45  50  全牙 1.75  18.27  17.73  12  11.57 10.175  10.025
                                                                              55  60  65  70  75  80  85  90  100  110  120 36
            14                                     30  35  40  45  50  55 全牙 2 21.33  20.67  14  13.57  12.212  12.032
                                                                                    60  65  70  75  80  85  90  100  110  120 40
            16                                     30  35  40  45  50  55  60  全牙 24.33  23.67  16  15.57  14.212  14.032
                                                                                          65  70  75  80  85  90  100  110  120 44
            18                                                 40  45  50  55  60  65  全牙 2.5 27.33  26.67  18  17.57
                                                                                                70  75  80  85  90  100  110  120 48
            20                                                 40  45  50  55  60  65  70  75 全牙 30.33  29.67  20  19.48  17.23 17.05
                                                                                                             80  85  90  100  110  120  52
            22                                                              50  55  60  65  70  75  全牙 33.39  32.61  22  21.48
                                                                                                             80  85  90  100  110  120  56
            24                                                              50  55  60  65  70  75  80  85 全牙 3 36.39  35.61  24  23.48  19.275  19.065
                                                                                                                         90  100  110  120  60
            (镀彩锌)
            TAC13            		 4                8  10  12        16        20  25  30  35  40 全牙 0.7  7.22  6.78  4 3.82  3.08  3.02
            5             8  10  12        16        20  25  30  35  40  45  50 0.8  8.72  8.28  5  4.82  4.095  4.02
            6                 10  12  14  16  18  20  25  30  35  40  45  50  55 1  10.22  9.78  6  5.7  5.14  5.02
            8                       12  14  16  18  20  25  30  35  40  45  50  55  60        70       80        100 1.25  13.27  12.73  8  7.64  6.14  6.02
            10                                    16        20  25  30  35  40  45  50  55  60  65             80 1.5  16.27  15.73  10  9.64  8.175  8.025
            12                                    16        20  25  30  35  40  45  50  55  60  65 1.75  18.27  17.73  12  11.57  10.175  10.025
            14                                                      25  30        40  45  50        60 2 21.33  20.67  14  13.57  12.212  12.032
            16                                                      25  30  35  40  45  50  55  60  65  70  75  80 24.33  23.67  16  15.57  14.212  14.032
            20                                                                  35        45  50  55  60         70  75  80  90  100 2.5  30.33 29.67  20  19.48 17.23  17.05
