        内六角圆柱头螺钉 标准型 SUS316材质/SUS316L材质/黄铜材质 全牙 粗牙

        品牌名称：

        怡合达

        条件筛选：

        类型 标准型
        品名 内六角圆柱头螺钉
        螺纹种类 粗牙
        分类 内六角机螺钉
        螺纹结构 全牙
        标准号 DIN912

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
              代码
            		 类型
            		 螺纹

            		 材质
            		 强度等级
            国标 相当
              TAD01 标准型 全牙 粗牙 0Cr17Ni12Mo2 SUS316 A4-70
              TAD16 022Cr17Ni12Mo2 SUS316L A4-80
              TAD02 一 黄铜 一





            适用标准：DIN 912-1983、GB/T 70.1-2000

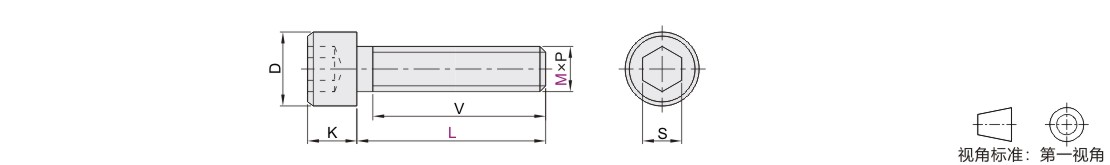

            参数图



             选型表

            型号                                                                              L                                                                             V P   D   K S
            代码 M 螺距 max min max min max min
            TAD01 2.5 4      6  8  10  12  全牙 0.45 4.68 4.32 2.5 2.36 2.06 2.02
            3     5  6  8  10  12        16        20  25  30 0.5 5.68 5.32 3 2.86 2.58 2.52
            4         6  8  10  12  14  16  18  20  25  30  35 0.7 7.22 6.78 4 3.82 3.08 3.02
            5             8  10  12        16  18  20  25  30  35  40  45  50 0.8 8.72 8.28 5 4.82 4.095 4.02
            6             8  10  12  14  16  18  20  25  30  35  40  45  50  55  60        70        80 1 10.22 9.78 6 5.7 5.14 5.02
            8                       12  14  16        20  25  30  35  40  45  50  55  60  65  70        80 1.25 13.27 12.73 8 7.64 6.14 6.02
            10                                   16        20  25  30  35  40  45  50  55  60  65  70  75  80  90  100 1.5 16.27 15.73 10 9.64 8.175 8.025
            12                                               20  25  30  35  40  45  50  55  60  65  70  75  80  90  100 1.75 18.27 17.73 12 11.57 10.175 10.025
            14                                                     25  30  35  40  45  50        60 2 21.33 20.67 14 13.57 12.212 12.032
            16                                                     25  30  35  40  45  50  55  60        70        80  90  100 2 24.33 23.67 16 15.57 14.212 14.032
            20                                                                       40  45  50  55  60  65  70        80  90  100 2.5 30.33 29.67 20 19.48 17.23 17.05
            TAD02 6                                                    10  12  16  20  25  30  全牙 1 10.22 9.78 6 5.7 5.14 5.02
            8                                                                      20  25  30  35  40        50 1.25 13.27 12.73 8 7.64 6.14 6.02
            10                  20  25  30  35  40        50  60 1.5 16.27 15.73 10 9.64 8.175 8.025
            12                               30  35  40  45  50  60  1.75 18.27 17.73 12 11.57 10.175 10.025
            TAD16 6                         25  30  35  40        50  55  60  65  70  75  80  90  100 全牙 1 10.22 9.78 6 5.7 5.14 5.02
            8                         25        35        45        55         65        75  80                           130         150 1.25 13.27 12.73 8 7.64 6.14 6.02
            10                         25                          50  55  60               75  80  90  100 1.5 16.27 15.73 10 9.64 8.175 8.025
            12                         25              40  45  50        60  65  70  75  80  90  100  120           140 1.75 18.27 17.73 12 11.57 10.175 10.025
            16                              30                                              70                            120 2 24.33 23.67 16 15.57 14.212 14.032
            20                                           40  45  50  55  60  65  70  75  80  90  100  120  130  140 2.5 30.33 29.67 20 19.48 17.23 17.05
