        内六角圆柱头螺钉 美制 ML40Cr材质/SUS304材质 发黑 全牙/半牙 粗牙

        品牌名称：

        怡合达

        条件筛选：

        品名 美制内六角圆柱头螺钉
        螺纹种类 粗牙
        强度等级 12.9
        分类 美制内六角机螺钉
        螺纹结构 全牙/半牙

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码 类型 螺纹 材质 表面处理 强度等级
            TAV03 美制内六角圆柱头螺钉 粗牙 ML40Cr 发黑 12.9
            TAV04 SUS304 — —



            适用标准：ANSI/ASME B18.3SH。

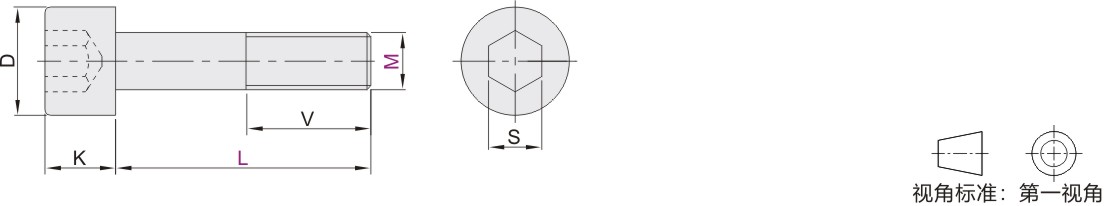

            参数图



             选型表

            型号
            		 L
            		 V
            		 牙数
            		 D
            		 K
            		 S
            代码 M max min max min
            ( ML40Cr)
            TAV03

            (SUS304)
            TAV04            		 1/4   3/8  1/2  5/8  3/4  1 5/4 全牙 20  9.53  9.27  6.35  6.2  4.8
                             3/2  7/4  2  9/4 5/2  11/4 3 半牙
            5/ 16          1/2  5/8  3/4  1  5/4 3/2 全牙 18  11.91  11.61  7.92  7.77  6.4
                                    7/4  2  9/4 5/2  11/4 3 半牙
            3/8                 5/8  3/4  1 5/4 3/2 7/4 2 全牙 16  14.27  13.97  9.52  9.35  7.9
                                               9/4  5/2  11/4  3  13/4  7/2  4 半牙
            7/16                                1  5/4  3/2  7/4 全牙 14  16.66  16.31  11.12  10.92  9.5
                                           2          5/2  11/4  3           7/2 半牙
            1/2                        3/4  1  5/4  3/2  7/4  2 全牙 13  19.05  18.67  12.7  12.5
                                               9/4  5/2  11/4  3  13/4  7/2  4 半牙
            5/8                                1  5/4  3/2  7/4  2 全牙 11  23.82  23.39  15.87  15.65  12.7
                                               9/4  5/2  11/4  3  13/4  7/2  4 半牙
            3/4                                    5/4  3/2  7/4  2  9/4  5/2  11/4 全牙 10  28.57  28.12  19.05  18.8  15.8
                                                                        3  13/4  7/2  4  9/2  5  11/2 半牙
            7/8                                                           2  9/4  5/2              3 全牙 9  33.32  32.85  22.22  21.95  19
                                                                                     7/2  4  9/2  5  11/2  6  13/2 半牙
