      型号：

      型号筛选

      未生成型号，还有 5 项未选择

      代码

      参数选型

      主体材质

      强度等级

      产品选型

      光杆直径d(mm)

      光杆长度L(mm)

      查看大图

      图片仅供参考，请以已选的规格为准

        RoHS认证

        内六角圆柱头轴肩螺钉 标准型 SUS304材质/40Cr材质 L尺寸选择型 公差等级e9

        条件筛选：

        类型 标准型
        品名 内六角圆柱头轴肩螺钉
        尺寸类型 L尺寸选择型
        分类 非标螺钉
        种类 螺钉
        公差等级 e9

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码
            		 类型
            		 公差等级
            		 材质 硬度 等级强度
            国标 相当
            Y-JAA41   标准型
            		 e9
            		 0Cr18Ni9  SUS304 — A2-50
            Y-JAA43 — 40Cr 39~44HRC 12.9





            h值测量误差较大，仅供参考。

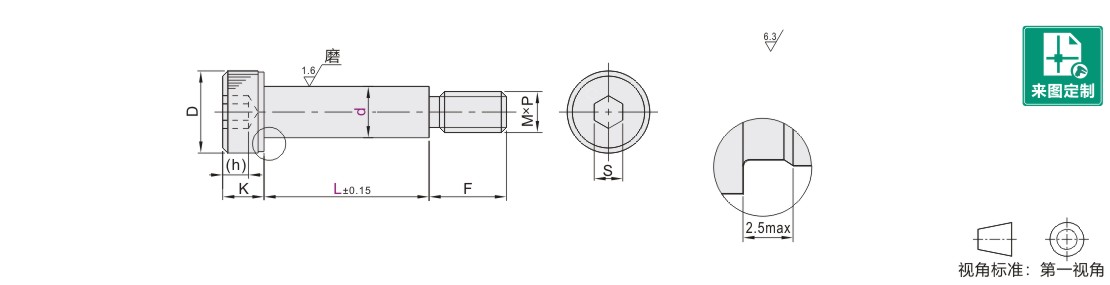

            参数图



            选型表

            型号 L M P
            螺距            		 D S (h) K F
            代码 de9
            (SUS304)
            Y-JAA41            		 4 -0.02
            -0.05            		 10  15  20  25  30 2.5 0.45 6.5 2.5 1.6 3 5
            4.5 10  15  20  25  30  35  40 3 0.5 7 6
            5 10  15  20  25  30        40 8 3.5
            5.5 10  15  20  25  30  35  40 4 0.7 9 3 2.2 4 7
            6 10  15  20  25  30        40 2
            6.5 -0.025
            -0.061            		 10  15  20  25  30  35  40  45  50 5 0.8 10 4 2.5 5 9
            8 10  15  20  25  30  35  40  45  50  55  60  65  70  75  80 6 1 13 5 3 6
            10 10  15  20  25  30  35  40  45  50  55  60  65  70  75  80  85  90 8 1.25 16 6 4 8 12
            (40Cr)
            Y-JAA43            		 4 -0.02
            -0.05            		 10  15  20  25  30  35  40  45 2.5 0.45 6.5 2.5 1.6 3 5
            4.5 10  15  20  25  30  35  40  45  50 3 0.5 7 6
            5 10  15  20  25  30  35  40  45  50 8 3.5
            5.5 10  15  20  25  30  35  40  45  50  55 4 0.7 9 3 2.2 4 7
            6 10  15  20  25  30  35  40  45  50  55  60  65  70 2
            6.5 -0.025
            -0.061            		 10  15  20  25  30  35  40  45  50  55  60  65  70  75  80 5 0.8 10 4 2.5 5 9
            8 10  15  20  25  30  35  40  45  50  55  60  65  70  75  80  85  90  100  110  120 6 1 13 5 3 6
            10 10  15  20  25  30  35  40  45  50  55  60  65  70  75  80  85  90  100  110  120 8 1.25 16 6 4 8 12
            12 -0.032
            -0.075            		       15  20  25  30  35  40  45  50  55  60  65  70  75  80  85  90  100 17
            13       15  20  25  30  35  40  45  50  55  60  65  70  75  80  85  90  100  110  120  130 10 1.5 18 8 5 10 16
