      查看大图

      图片仅供参考，请以已选的规格为准

        RoHS认证

        内六角圆柱头螺钉 标准型 SUS304材质/SUS316材质 强度等级A2-70/A4-70 全牙/半牙 粗牙

        品牌名称：

        怡合达

        条件筛选：

        类型 标准型
        品名 内六角圆柱头螺钉
        螺纹种类 粗牙
        分类 内六角机螺钉
        种类 螺钉
        标准号 DIN912

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码
            		 类型
            		 螺纹
            		 材质
            		 强度等级
            国标 相当
            Y-JAA01 标准型 全牙/半牙 粗牙 0Cr18Ni9 SUS304 A2-70
            Y-JAA04 全牙 0Cr17Ni12Mo2 SUS316 A4-70





            适用标准：DIN 912-1983、GB/T 70.1-2000

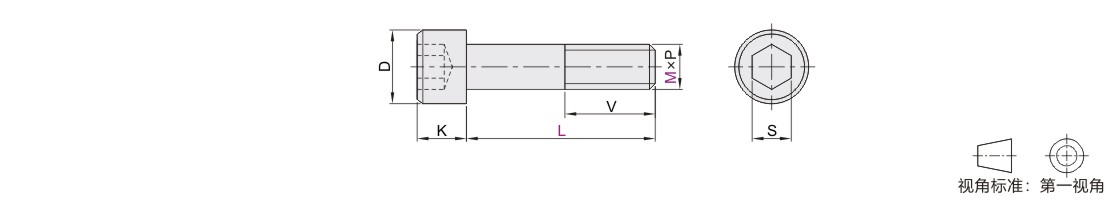

            参数图



            选型表

            型号 L V P D K S
            代码 M 螺距
            (SUS304)
            Y-JAA01            		 1.6   3  4  5  6  8  10  12  14  16 全牙 0.35 3 1.6 1.5
            2   3  4  5  6  8  10  12  14  16  18  20  22  25 0.4 3.8 2
            2.5   3  4  5  6  8  10  12  14  16  18  20  22  25  0.45 4.5 2.5 2
            3           5  6  8  10  12  14  16  18  20  22  25  30  35  40 0.5 5.5 3 2.5
            4           5  6  8  10  12  14  16  18  20  22  25 0.7 7 4 3
                                                                                   30  35  40  45  50  55  60 20
            5               6  8  10  12  14  16  18  20  22  25 全牙 0.8 8.5 5 4
                                                                                   30  35  40  45  50  55  60  65  70        80 22
            6                   8  10  12  14  16  18  20  22  25  30 全牙 1 10 6 5
                                                                                         35  40  45  50  55  60  65  70  75  80  85  90        100  110  120  130 24
            8                       10  12  14  16  18  20  22  25  30  35 全牙 1.25 13 8 6
                                                                                               40  45  50  55  60  65  70  75  80         90  95  100  110  120  130  140  150 28
            10                                          16  18  20        25  30  35 全牙 1.5 16 10 8
                                                                                                      45  50  55  60  65  70  75  80  85  90        100  110  120  130  140  150 32
            12                                                      20        25  30  35  40  45  50 全牙 1.75 18 12 10
                                                                                                                  55  60  65  70  75  80  85  90        100  110  120  130  140  150 36
            14                                                      20        25  30  35  40  45  50  55 全牙 2 21 14 12
                                                                                                                        60  65  70        80        90        100 40
            16                                                                  25  30  35  40  45  50  55  60 全牙 2 24 16 14
                                                                                                                              65  70  75  80        90        100  110  120  130  140  150 44
            20                                                                        30  35  40  45  50  55  60  65  70  75 全牙 2.5 30 20 17
                                                                                                                                                80        90        100  110  120  130  140  150 52
            24                                                                                                 50        60        70        80        90        100  110  120  130  140  150 全牙 3 36 24 19
            (SUS316)
            Y-JAA04            		 3     5  6  8  10  12        16        20        25  30 全牙 0.5 5.5 3 2.5
            4         6  8  10  12  14  16  18  20  22  25  30  35 0.7 7 4 3
            5             8  10  12        16  18  20        25  30  35  40  45  50 0.8 8.5 5 4
            6             8  10  12  14  16        20        25  30  35  40  45  50  55  60        70        80 1 10 6 5
            8                       12  14  16        20        25  30  35  40  45  50  55  60  65              80 1.25 13 8 6
            10                                   16        20        25  30  35  40  45  50  55  60  65  70  75  80  90  100 1.5 16 10 8
            12                                               20        25  30  35  40  45  50  55  60  65  70  75  80  90  100 1.75 18 12 10
            14                                                           25  30  35  40  45  50        60 2 21 14 12
            16                                                           25  30  35  40  45  50  55  60        70        80  90  100 2 24 16 14
            20                                                                             40  45  50  55  60  65  70        80  90  100 2.5 30 20 17
