        内六角圆柱头螺钉 特殊材质 钛合金/铝合金/陶瓷/双相不锈钢/哈氏合金

        品牌名称：

        怡合达

        条件筛选：

        销售方式 PCS
        品名 内六角圆柱头螺钉
        螺纹结构 全牙
        螺纹类型 粗牙
        种类筛选 特殊材质类

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质简介

            材质图

            参数图

            材质图
            代码 类型 螺纹 材质 适用标准
            TAE01 内六角
            圆柱头螺钉            		 全牙 粗牙 TC4(钛合金) DIN 912-1983
            TAE11 6061(铝合金)
            TAE21 ZrO2(陶瓷)
            TAE31 D2-80(双相不锈钢)
            TAE41 HastelloyC-276(哈氏合金)
            TAE05 SUS310S

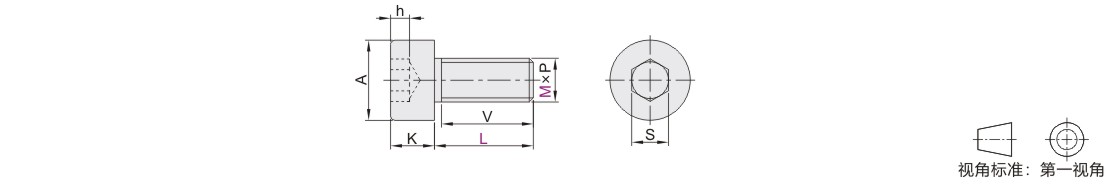

            参数图


            TC4(钛合金)

            型号
            		 L
            		 V
            		 P
            螺距
            		 A
            		 K
            		 S
            		 h
            (min)
            代码 M (max) (min) (max) (min) (max) (min)
            TAE01 3                   6  8         12 全牙 0.5   5.5 5.32 3 2.86 2.58 2.52 1.3
            4                   6  8  10  12  0.7   7 6.78 4 3.82 3.08 3.02 2
            5                            10  12         16  20  25  0.8   8.5 8.28 5 4.82 4.095 4.02 2.5
            6                            10  12  15  16  20  25  1   10 9.78 6 5.7 5.14 5.02 3
            8                                                         20  25  30 1.25   13 12.73 8 7.64 6.14 6.02 4



            圆柱头无滚花。



            6061(铝合金)

            型号
            		 L
            		 V
            		 P
            螺距
            		 A
            		 K
            		 S
            		 h
            (min)
            代码 M (max) (min) (max) (min) (max) (min)
            TAE11 2   5  6  8  10  全牙 0.4  3.98 3.62  2  1.86  1.56  1.52  1
            2.5   5  6  8  10  12  0.45  4.68 4.32  2.5  2.36  2.06  2.02  1.1
            3    6  8  10  12  16  0.5  5.68 5.32  3  2.86  2.58  2.52  1.3
            4    6  8  10  12  16  20  25  30  0.7  7.22 6.78  4  3.82  3.08  3.02  2
            5         8  10  12  16  20  25  30  35  40 0.8  8.72 8.28  5  4.82  4.095  4.02  2.5
            6         8  10  12  16  20  25  30  35  40  45  50  55  60 1  10.22 9.78  6  5.7  5.14  5.02  3
            8                     12  16  20  25  30  35  40  45  50  55  60 1.25  13.27 12.73  8  7.64  6.14  6.02  4
            10                                   20  25  30  35  40  45  50  55  60  65  70  75 1.5  16.27 15.73  10  9.64  8.175  8.025  5



            ZrO2(陶瓷)

            型号 L V P
            螺距            		 A K S h
            (min)
            代码 M (max) (min) (max) (min) (max) (min)
            TAE21 3  10                  25 全牙 0.5 5.5 5.32 3 2.86 2.58 2.52 1.3
            4 10   15                  0.7 7 6.78 4 3.82 3.08 3.02 2
            5 10          20           0.8 8.5 8.28 5 4.82 4.095 4.02 2.5
            6       10          20   25   30 1 10 9.78 6 5.7 5.14 5.02 3
            8      10          20   25   30 1.25 13 12.73 8 7.64 6.14 6.02 4



            圆柱头无滚花。

            D2-80(双相不锈钢)

            型号 L V P
            螺距            		 A K S h
            (min)
            代码 M (max) (min) (max) (min) (max) (min)
            TAE31 6 10  12  16  20  25  30  35  40                    全牙 1 10.22 9.78 6 5.7 5.14 5.02 3
            8    12  16  20  25  30  35  40  45  50 1.25 13.27 12.73 8 7.64 6.14 6.02 4
            10                          20  25  30  35  40  45  50  60 1.5 16.27 15.73 10 9.64 8.175 8.025 5
            12                                  40 1.75 18.27 17.73 12 11.57 10.175 10.025 6



            HastelloyC-276(哈氏合金)

            型号 L V P
            螺距            		 A K S h
            (min)
            代码 M (max) (min) (max) (min) (max) (min)
            TAE41 6                                 10        25  30  35  40  全牙 1 10 9.78 6 5.7 5.14 5.02 3
            8                                       20         30         40  50 1.25 13 12.73 8 7.64 6.14 6.02 4


            圆柱头无滚花。



            SUS310S

            型号 L V P A K S h
            代码 M 螺距 (max) (min) (max) (min) (max) (min) (min)
            TAE05 4  8  10  12  16  20  全牙 0.7  7.22   6.78  4  3.82  3.08  3.02  2
            5       10  12  16  20  25  30  35  40         50 0.8  8.72   8.28  5  4.82  4.1  4.02  2.5
            6       10  12  16  20  25  30  35  40  45  50  55  60  65 1  10.22   9.78  6  5.7  5.14  5.02  3
            8                      16  20  25  30  35  40  45  50  55  60
            		 1.25  13.27  12.73  8  7.64  6.14  6.02  4
            10                             20  25  30  35  40  45  50         60 1.5  16.27  15.73  10  9.64  8.18  8.025  5
            12                             20         30  35  40  45  50 1.75  18.27  17.73  12  11.57  10.2  10.025  6
