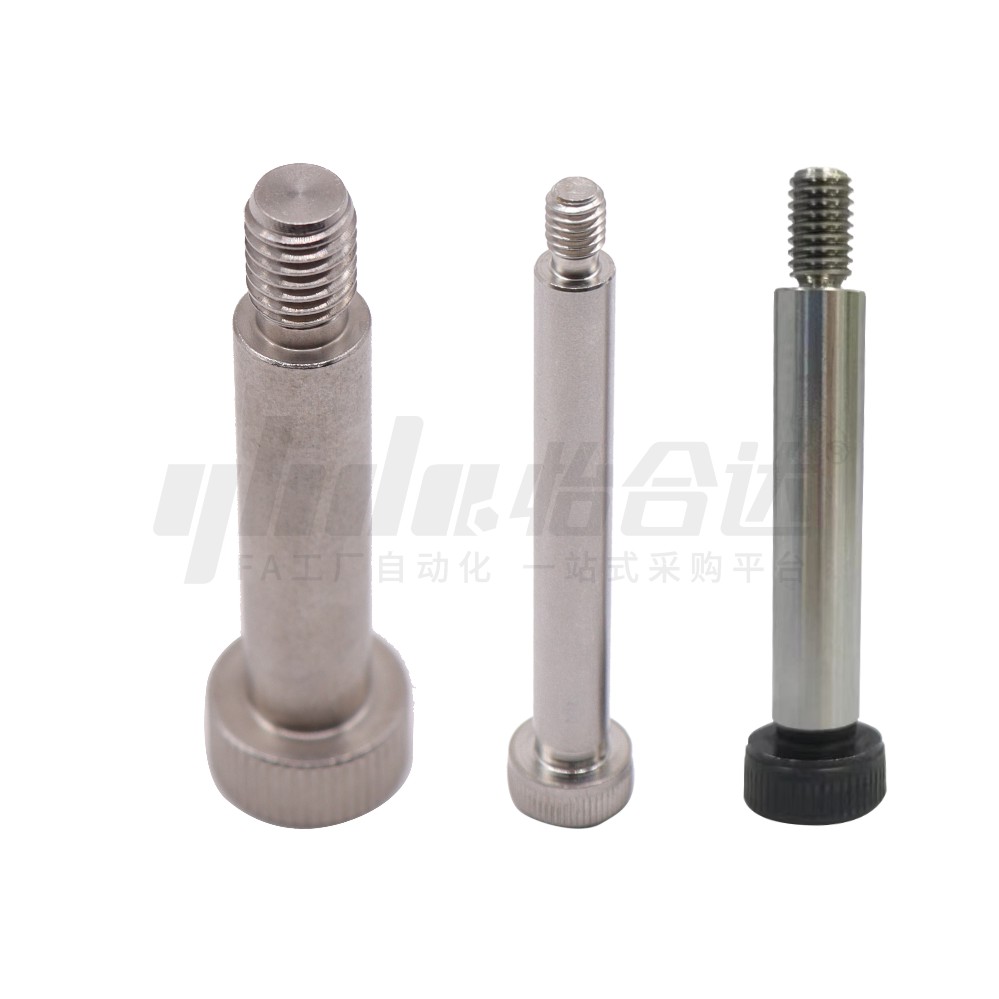

        内六角圆柱头轴肩螺钉 标准型 SCM435材质/SUS304材质 L尺寸选择型 公差等级e9

        品牌名称：

        怡合达

        条件筛选：

        类型 标准型
        销售方式 PCS
        品名 内六角圆柱头轴肩螺钉
        螺纹种类 粗牙
        尺寸类型 L尺寸选择型
        分类 非标螺钉
        公差等级 e9
        种类筛选 螺钉

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

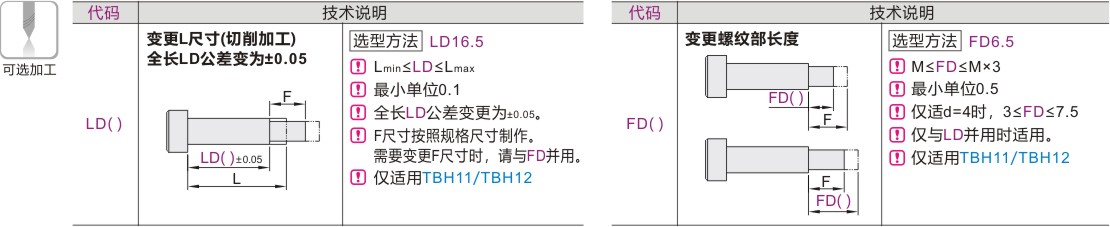

            可选加工

            材质图

            参数图

            材质图
            代码 类型  销售
            方式            		 公差
            等级            		 材质 硬度 强度等级
            国标 相当
            TBH02 标准型 L尺寸选择型 PCS e9 0Cr18Ni9 SUS304 — A2-50
            TBH11 35CrMo SCM435 39~44HRC 12.9
            TBH12 33~38HRC 10.9




            h值测量误差较大，仅供参考。
            如对产品防锈有要求，请优先选择SUS304材质产品。

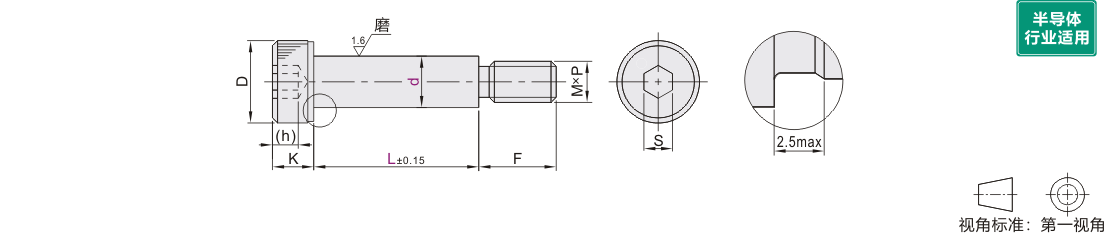

            参数图


             选型表

            型号                                                                              L                                                                               M P
            螺距            		 D S (h) K F
                        代码            de9
            （SUS304）
            TBH02            		 4 -0.020
            -0.050            		    10  15  20  25  30 2.5 0.45 6.5 2.5 1.6 3 5
            4.5    10  15  20  25  30  35  40 3 0.5 7 6
            5    10  15  20  25  30  40 8 3.5
            5.5    10  15  20  25  30  35  40 4 0.7 9 3 2.2 4 7
            6    10  15  20  25  30  40 2
            6.5 -0.025
            -0.061            		    10  15  20  25  30  35  40  45  50 5 0.8 10 4 2.5 5 9
            8    10  15  20  25  30  35  40  45  50  55  60  65  70  75  80 6 1 13 5 3 6
            10    10  15  20  25  30  35  40  45  50  55  60  65  70  75  80  85  90 8 1.25 16 6 4 8 12
            SCM435
            （强度等级12.9）
            TBH11            		 4 -0.020
            -0.050            		    10  15  20  25  30  35  40  45 2.5 0.45 6.5 2.5 1.6 3 5
            4.5    10  15  20  25  30  35  40  45  50 3 0.5 7 6
            5    10  15  20  25  30  35  40  45  50 8 3.5
            5.5    10  15  20  25  30  35  40  45  50  55 4 0.7 9 3 2.2 4 7
            6    10  15  20  25  30  35  40  45  50  55  60  65  70 2
            6.5 -0.025
            -0.061            		    10  15  20  25  30  35  40  45  50  55  60  65  70  75  80 5 0.8 10 4 2.5 5 9
            8    10  15  20  25  30  35  40  45  50  55  60  65  70  75  80  85  90  100  110  120 6 1 13 5 3 6
            10    10  15  20  25  30  35  40  45  50  55  60  65  70  75  80  85  90  100  110  120 8 1.25 16 6 4 8 12
            12 -0.032
            -0.075            		          15  20  25  30  35  40  45  50  55  60  65  70  75  80  85  90  100 17
            13          15  20  25  30  35  40  45  50  55  60  65  70  75  80  85  90  100  110  120  130 10 1.5 18 8 5 10 16
            16                20  25  30  35  40  45  50  55  60  65  70  75  80  85  90  100  110  120  130  140  150 12 1.75 24 10 7 14 18
            20 -0.040
            -0.092
            		                                         40        50        60        70        80        90  100  110  120  130  140  150 16 2 27 14 9 18 24
            SCM435
            （强度等级10.9）
            TBH12            		 4 -0.020
            -0.050            		    10  15  20  25  30  35 2.5 0.45 6.5 2.5 1.6 3 5
            4.5    10  15  20  25  30  35          50 3 0.5 7 6
            5 8 3.5
            5.5    10  15  20  25  30  35  40 4 0.7 9 3 2.2 4 7
            6    10  15  20  25  30  35  40  45 2
            6.5 -0.025
            -0.061

            		 5 0.8 10 4 2.5 5 9
            8    10  15  20  25  30  35  40  45  50  55  60 6 1 13 5 3 6
