        微调组件 紧定螺钉  经济型 内六角孔型 带扳手槽型 粗牙 细牙

        条件筛选：

        品名 紧定螺钉
        分类 微调组件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码
            		 类型
            		 螺纹
            		 材质
            		 硬度
            		 表面处理
            		 附件(1个螺帽)
            材质 表面处理
            TBD20 内六角孔型 细牙 S45C 35~45HRC 镀镍 SS400 镀锌
            TBD21 镀锌
            TBD22 SCM435 40HRC~
            TBD23 SUS304 — — SUS304 —
            TBD24 SUS420J2 40HRC~
            TBD25 粗牙 S45C 35~45HRC 镀镍 SS400 镀锌
            TBD26 镀锌
            TBD27 SCM435 40HRC~
            TBD28 SUS304 — — SUS304 —
            TBD29 SUS420J2 40HRC~
            TBD65 带扳手槽型 细牙 S45C 35~45HRC 镀锌 SS400 镀锌
            TBD66 SUS420J2 40HRC~ — SUS304 —
            TBD67 粗牙 S45C 35~45HRC 镀锌 SS400 镀锌
            TBD68 SUS420J2 40HRC~ — SUS304 —



            表中硬度是指端部淬火硬度。                              SUS304材质端部无淬火





            参数图



            TBD21~29

            型号 L
            代码 M

            细牙
            TBD21
            TBD23
            TBD24

            粗牙
            TBD26
            TBD28
            TBD29

            		 3    10 15 20 25 30 35 40
            4    10 15 20 25 30 35 40 45 50 60
            5    10 15 20 25 30 35 40 45 50 60
            6         15 20 25 30 35 40 45 50 60
            8              20 25 30 35 40 45 50 60
            10                   25 30 35 40 45 50 60 70 80 90 100
            12                        30 35 40 45 50 60 70 80 90 100
            16                                  40 45 50 60 70 80 90 100 120
            20                                       45 50 60 70 80 90 100 120





            TBD20~25

            型号 L
            代码 M

            细牙
            TBD20

            粗牙
            TBD25

            		 3      15  20  25
            4      15  20  25  30  35  40
            5      15  20  25  30  35  40
            6      15  20  25  30  35  40  45  50  60
            8            20  25  30  35  40  45  50  60
            10                        30  35  40  45  50  60  70
            12                                    40  45  50  60  70





            TBD22~27

            型号 L
            代码 M

            细牙
            TBD22

            粗牙
            TBD27

            		 3     20  25  30  35  40
            4     20  25  30  35  40  45  50  60
            5     20  25  30  35  40  45  50  60
            6     20  25  30  35  40  45  50  60
            8     20  25  30  35  40  45  50  60
            10                 30  35  40  45  50  60  70
            12                       35  40  45  50  60  70  80
            16                             40  45  50  60  70  80  100
            20                                   45  50  60  70  80  100  120





            TBD65~68

            型号 L
            代码 M

            细牙
            TBD65
            TBD66

            粗牙
            TBD67
            TBD68

            		 3  15  20  25  30  35  40
            4  15  20  25  30  35  40  45  50  60
            5  15  20  25  30  35  40  45  50  60
            6        20  25  30  35  40  45  50  60
            8              25  30  35  40  45  50  60
            10                    30  35  40  45  50  60  70
            12                          35  40  45  50  60  70  80
            16                                40  45  50  60  70  80  100
            20                                      45  50  60  70  80  100  120

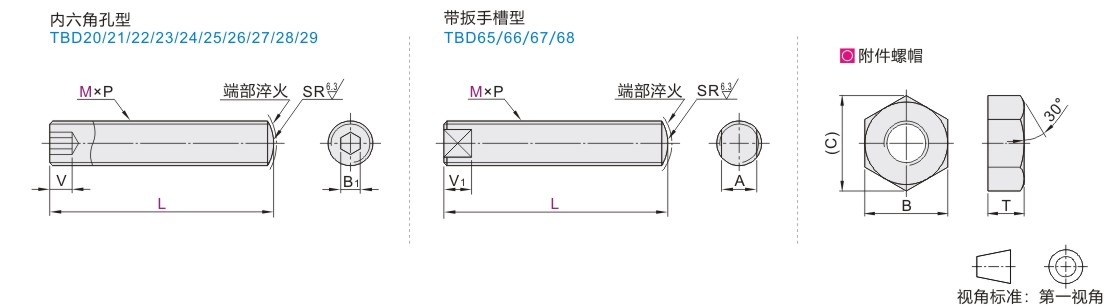

             紧定螺钉尺寸

              M
            		 M×P   A
            		 B1
            		 V
            		 V1
            		 SR
            细牙螺纹 粗牙螺纹
            3  3×0.35 3×0.5 2.5  1.5    1.5  4 3
            4  4×0.5 4×0.7 3  2    2.2  4
            5  5×0.5 5×0.8 4  2.5   2.8  5
            6  6×0.75 6×1.0 5  3        3  5  6
            8  8×0.75 8×1.25    6  4       4  6  8
            10  10×1.0 10×1.5 8  5        5  8  10
            12  12×1.0 12×1.75 10  6        6  10  12
            16  16×1.5 16×2.0 14  8        7  14  16
            20  20×1.5 20×2.5 17  10        8  17  20





            螺帽尺寸

                 M    B  C T
                3  5.5  6.4  2.4
                   4   7  8.1  3.2
                5       8  9.2  4
                6     10  11.5  5
                8  13  15  6.5
              10  17  19.6  8
              12  19  21.9  10
              16  24  27.7  13
              20  30  34.6  16
